计算电子减速机
可简单计算电子减速机。
请选择系列并输入希望机构实现的规格要求。按下“电子减速机计算”
按钮即可显示计算结果。
选择系列
↓请选择
AZ系列 脉冲序列输入型
AZ系列 FLEX 定位功能内藏型
AR系列 脉冲序列输入型
AR系列 FLEX 定位功能内藏型
ARL系列 CC-Link对应
RKII系列 FLEX 定位功能内藏型
DGII系列 脉冲序列输入型
DGII系列 FLEX 定位功能内藏型 AR系列搭载
DGII系列 FLEX 定位功能内藏型 RKII系列搭载
EAS/EAC系列 脉冲序列输入型
EAS/EAC系列 FLEX 定位功能内藏型
NX系列 脉冲序列输入型
所选系列的规格值
分辨率 下限值
[P/R]
分辨率 上限值
[P/R]
电子减速机A、B的下限值
电子减速机A、B的上限值
出厂时设定的电动机分辨率
[P/R]
要求规格的输入‧计算结果的显示
旋转机构的场合
转1圈的移动量
360
[deg]
最小移动量
(每1个脉冲的希望移动量)
[deg]
使用减速机型电动机
是
否
减速比
※DGII系列固定减速比为1:18
使用外部传动机构
是
否
负载侧的皮带轮外径和齿数
电动机侧的皮带轮外径和齿数
计算电子齿轮比
判定
电子减速机A
电子减速机B
分辨率[P/R]
滚珠螺杆机构的场合
使用滚珠螺杆的导程
[mm]
最小移动量
(每1个脉冲的希望移动量)
[mm]
使用减速机型电动机
是
否
减速比
※DGII系列固定减速比为1:18
使用外部传动机构
是
否
负载侧的皮带轮外径和齿数
电动机侧的皮带轮外径和齿数
计算电子齿轮比
判定
电子减速机A
电子减速机B
分辨率[P/R]
■

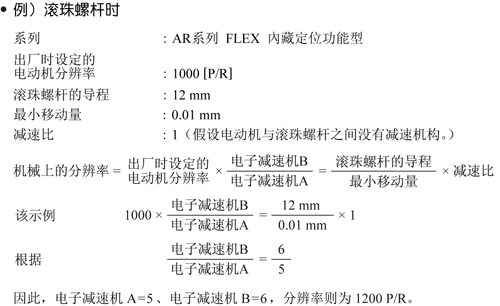

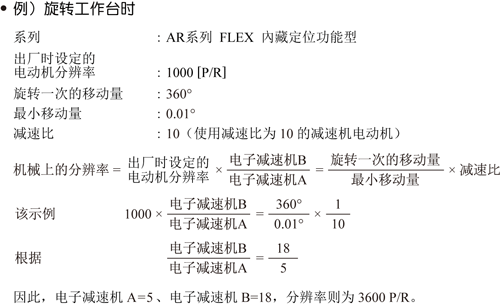

电子减速机A/B的计算方法
以实例说明电子减速机A/B的计算方法。
