电动传动装置
小型电动直线传动装置

DRL系列

drl_image

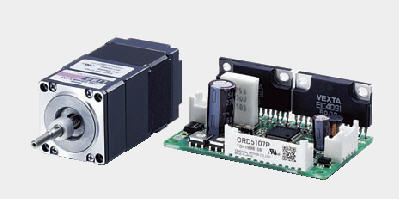

驱动源采用5相步进电动机和滚珠螺杆的小型电动直线传动装置DRL系列。
节省安装空间,实现了高精度定位。

小型、高精度

电动机专业厂商的创意、实现了传动装置的小型化。
在东方马达独创的技术下,步进电动机的旋转部与直动机构部全都收纳在小型的机体内。
支持顾客的机器、装置整体的小型化。


备有滚轧滚珠螺杆型、研磨滚珠螺杆型产品

drl_01

追求小型化的DC输入基板型驱动器

小型、轻量,实现微步驱动。
采用新型IC,进一步充实其功能。

● 搭载平滑驱动功能
● 可进行单脉冲/双脉冲输入方式转换
● 可设定25种微步驱动分辨率
● 搭载用于显示电源输入的LED电源
● 光耦合器输入规格
● 采用附锁定功能的连接器(MOLEX公司制造)
● 符合安全规格

drl_02

小型微步驱动方式驱动器

采用了可将传动装置基本分辨率最大设定成250分割的微步驱动方式。
可实现低速时的低振动与低噪音效果。
与原有产品的整步驱动方式的驱动器相比,尺寸缩小约45%,达到了小型化、轻量性,是一种高性能的驱动器。


具有平滑驱动功能,更低振动

平滑驱动功能是不需变更脉冲输入设定,就能以整步时的移动量、移动速度自行进行微步驱动的控制。
尤其在使用整步、半步时可以获得理想的效果。


drl_03
