电动传动装置
中空旋转式传动装置

DGII系列 标准型(搭载αSTEP AR系列)

elc_image

中空旋转式工作台和步进电动机的一体化产品DGII系列中,用途广泛的〈标准型〉(搭载AR系列)和高性价比的〈轻载型〉(搭载RKⅡ系列,其中DG60搭载AR系列)产品全新上市,满足用户多样化需求。



bx_image
特征

DGII系列〈标准型〉搭载闭环步进电动机αSTEP AR系列:


标准型的旋转式传动装置、电动机组合产品均采用了高性能产品。
拥有高负载、高刚性、高精度等优异性能,用途广泛。
·最大容许转矩50N·m
·最大容许轴向负载4000N
·反复定位精度±15arcsec(±0.004°)
·含税定价14,279元~(传动装置、电动机、驱动器套件)

结构与构造

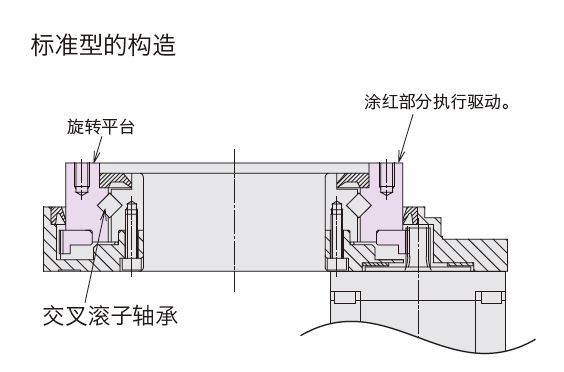

旋转平台采用交叉滚子轴承,实现了高输出功率与高刚性。

高输出功率·高刚性

高刚性的交叉滚子轴承与中空旋转平台一体化。

〈输出〉
最大容许转矩50N·m

〈刚性〉
最大容许轴向负载4000N
最大容许惯性力矩100N·m

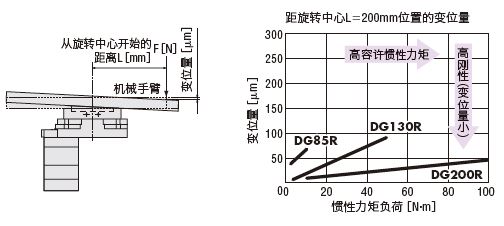

安装尺寸越大,容许惯性力矩负荷也越大,但对于惯性力矩负荷的变位量则会变小。

无齿隙的高精度定位

●无齿隙
●反复定位精度±15arcsec(±0.004˚)
请注意:精度是在一定负载、一定温度(常温)下的数值。

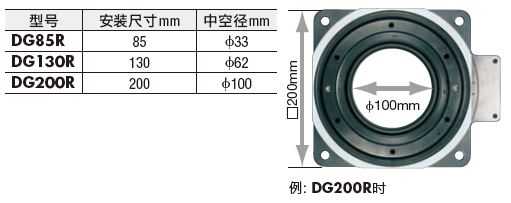

大口径中空旋转平台

搭载闭环步进电动机αSTEP AR系列

DGⅡ系列标准型产品搭载αSTEP AR系列电动机组合产品。与AR系列的控制方法相同,因此,装置启动时的驱动及维护方法也相同。内藏定位型elc_image也可以连接网络及多轴。是什么FLEX

搭载AR系列的产品群组对控制性进行了统一,驱动方式相同

数据设定软件、数据设定器可与AR系列通用

节能

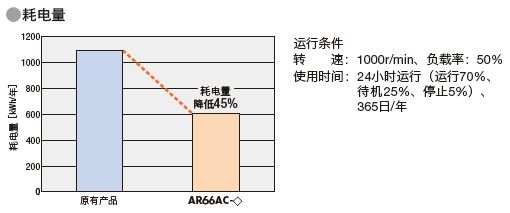

耗电量比原来降低了45%(与本公司产品比较)。

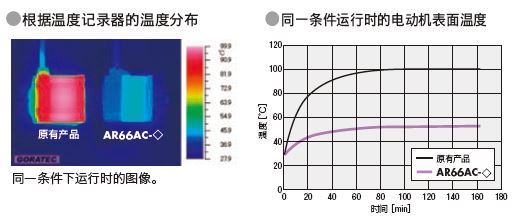

发热减少、可连续运行

通过高效率化大幅减少电动机的发热,可连续运行。



免增益调整

AR系列电动机组合产品在不过载等条件下能够通过开环控制执行同 步运行。开环控制无需调节增益,即使负载发生变动,也能够在免增益调整 的条件下执行设定的动作。

万一发生异常情况时会输出警报信号

电动机与驱动器间的距离可延长至30m

闭环步进电动机αSTEP AR系列 点击相应文字查看电动机详细:
AR系列AC电源输入
内藏定位型
脉冲序列输入型
AR系列DC电源输入
内藏定位型
脉冲序列输入型
