首页 > 产品介绍 > 电动传动装置 > DGII系列 轻载型(搭载RKⅡ系列)(特征)
电动传动装置
中空旋转式传动装置

DGII系列 轻载型(搭载RKⅡ系列)

elc_image

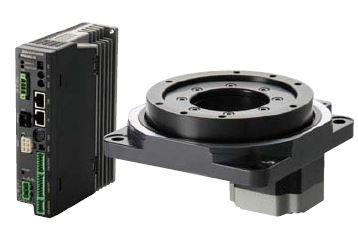

中空旋转式工作台和步进电动机的一体化产品DGII系列中,用途广泛的〈标准型〉(搭载AR系列)和高性价比的〈轻载型〉(搭载RKⅡ系列,其中DG60搭载AR系列)产品全新上市,满足用户多样化需求。



bx_image
特征


DGII系列〈轻载型〉搭载5相步进电动机组合产品RKⅡ系列(DG60搭载AR系列):


采用了高性价比、使用方便的旋转式传动装置。
·最大容许转矩12N·m
·最大容许轴向负载300N
·反复定位精度±30arcsec(±0.008°)
 *DG60为±15arcsec
·含税定价8,018元∼(传动装置、电动机、驱动器套件)

结构与构造

旋转平台采用了具有成本优势的深槽滚珠轴承。

输出·刚性

〈输出〉
最大容许转矩12N·m
〈刚性〉
最大容许轴向负载300N
最大容许惯性力矩20N·m
旋转平台使用了深槽滚珠轴承。

定位精度

● 齿隙 5arcmin*1(0.083˚)
● 反复定位精度 ±30arcsec*2(±0.008˚)
*1 DG60无齿隙
*2 DG60为±15arcsec
请注意:精度是在一定负载、一定温度(常温)下的数值。

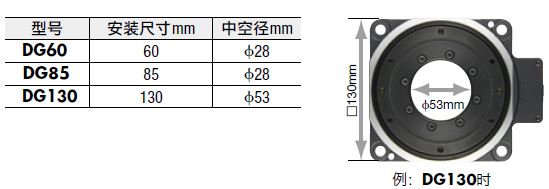

中空旋转平台


搭载5相步进电动机组合产品RKⅡ系列

轻载型搭载5相步进电动机组合产品RKⅡ系列。与RK系列的控制方法相同。(DG60搭载AR系列)

高性价比

与闭环控制相比,开环控制的部件数量较少,因此,性价比更高。

控制方法・配线简单

采用了开环控制,可实现简单驱动,配线数也更少。

5相步进电动机组合产品RKⅡ系列 点击相应文字查看电动机详细:

RKⅡ系列
AC电源输入



点击跳转回<标准型>、<轻载型>共同特征点击跳转到<标准型>特征
