首页 > 产品介绍 > 电动传动装置 > DG系列(特征)
电动传动装置
中空旋转式传动装置

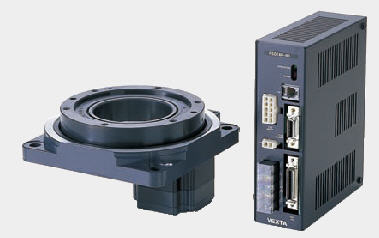

DG系列

dg_image
可直接安装工作台及机械手臂的旋转平台,以较大的中空径为特征的中空旋转式传动装置。
电动机部分使用了采用闭环控制的αSTEP。
在保持步进电动机使用方便的同时,实现了高精度定位。
特征
dg_01

通过直接连接提高可靠性

可直接将装置的工作台及机械手臂安装在旋转平台上。
与使用皮带轮等机构零件时相比,可减少机构设计、零件调配、皮带状态调节等的时间与费用。


dg_02

实现大功率、高刚性

高刚性的交叉滚子轴承✽与中空旋转平台一体化。
由于容许转矩提高,因此容许轴向负载、容许惯性力矩负荷得到提升。
✽ DG60除外


无齿隙的高精度定位

・ 无齿隙
・ 反复定位精度 ±15sec
・ 空转 2min


大口径中空旋转平台可简洁地配线、配管

大口径的中空孔(贯穿)可用于布线复杂的配线与配管等场合,使装置设计更为简洁。
dg_03

可对应急速的负载变动及紧急加速

是采用步进电动机αSTEP,在急速负载变动、紧急加速时也不会产生微振的免增益调整传动装置。
内藏检测转子位置的传感器,可监视转速、运转量的变动情形。
过载时,会立即切换到闭环模式实施控制。
此外,使用定位结束信号及位置检测功能,可确认传动装置的状态,同时提高可靠性。

dg_04

选购配件备有“原点传感器套件”

因备有原点返回时所需的所有部件,所以可节省安装传感器时在设计、制作、部件调配上所花费的时间和人力。


■可根据系统来选择驱动器


脉冲序列输入

利用用户自备的脉冲发生器,可进行电动机的控制。
绝对规格详情请洽询本公司客户咨询中心。


内藏定位功能(数据存储型)

内藏控制器功能,可通过可编程控制器的I/O进行直接控制。无需控制器,实现了节省空间。
最多可存储61个点的运行数据。绝对规格详情请洽询本公司客户咨询中心。


网络对应

CC-Link、DeviceNet、MECHATROLINK
详情请洽询本公司客户咨询中心。
