首页 > 产品介绍 > 电动传动装置 > EAS系列(特征1)
电动传动装置

电动滑台
  • 机械设计师也惊叹!
  • 电气设计师!
  • 维护工程师也安心!
  • 采购负责人也轻松

实现各种各样的动作!具备不受运行条件影响的实力!

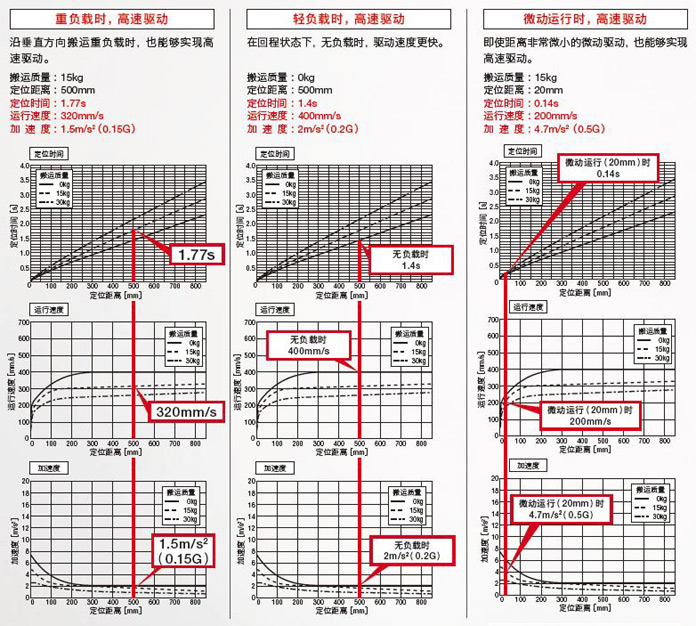

▎从轻负载到重负载,均实现高速驱动

从轻负载到重负载,以及微动运行时也能够进行高速驱动。

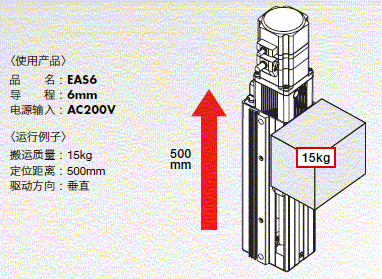

EAS6时


  • 东方马达公司的独特优点!

    可以从目录刊载的图表中轻松读取全部的定位时间、 运行速度、加速度。
    此外,即使变更了空载时及微动等运行条件,也能够根 据图表来设想相应动作,选定机型。


§图表的定位时间不包含整定时间。
§整定时间请以0.15s以内为基准值(可通过平滑功能调整)。

§启动速度请设定在6mm/s以下。

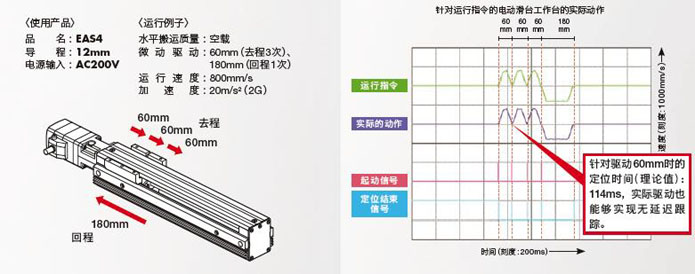

灵敏的响应性

充分利用闭环步进电动机的高响应性,
在短时间内驱动短距离定位。

闭环步进电动机按照脉冲指令进行同步运行,以小型机身输出高转矩,具备优越的加速性和响应性。

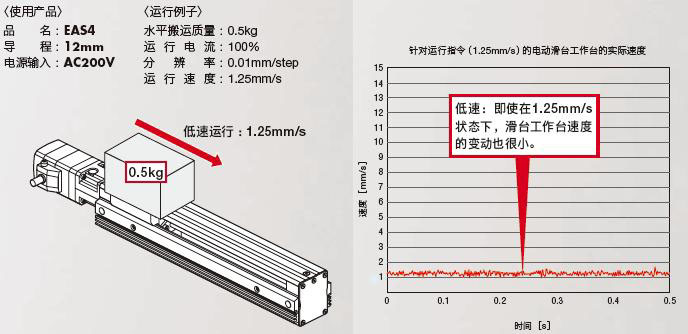

低速状态下的稳定性

可利用闭环步进电动机的微步驱动方式和平滑驱动功能,无需 通过减速机构等机械元件即可提升分辨率。因此,低速状态下,速 度变动也会较少,始终保持固定的速度。

*平滑驱动功能
是指无需变更脉冲输入设定,就能以整步时的移动量、移动速度进行微步驱动的控制。



小型· 高刚性滑台

EAS6型的可搬质量
・ 水平方向最大可搬質量 : 60kg
・ 垂直方向最大可搬質量 : 30kg
水平方向安装

伸出长度为1m时,最大可允许110N的按压力。

<静态容许惯性力矩>
停止状态下直线导轨 可容许的负载惯性力矩

垂直方向安装

伸出长度为0.24m时,最大可搬运10kg的负载。

<动态容许惯性力矩>
动作状态下直线导轨 可容许的负载惯性力矩

按压力及负载是根据EAS6的静态容许惯性力矩110.0N·m、动态容许惯性力矩31.8N·m 计算出的数值。
(未考虑板的重量。)

动态容许惯性力矩 [N・m] MP31.8 MY : 10.3 MR : 40.6
静态容许惯性力矩 [N・m] MP : 86.0 MY : 34.0 MR110.0

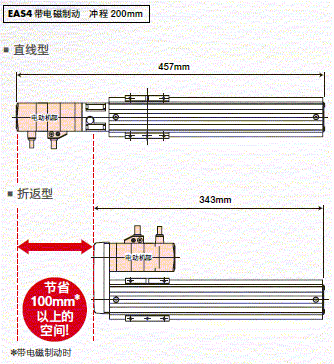

电动机安装方向

电动滑台· 电动缸全部标配电动机折返型产品。 全长缩短,满足节省空间的要求。
直线型/折返型的价格相同。

省スペース化

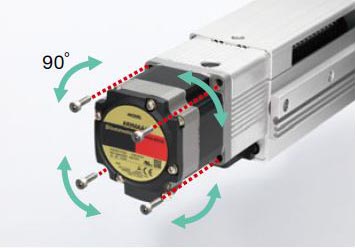

电缆线绕线方向

可变更为4个方向(折返型为3个方向)

电动机电缆线出线方向可自由改变。
此外,由于电动机电缆线从电动机侧面伸出,因此,电动机后面无需 留出空间,有助于节省装置的空间。
