电动传动装置
电动滑台

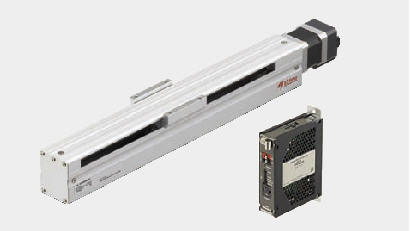

EZ limo ELS系列

ELS系列是搭载了EZ-Drive的电动滑台。
采用滚珠螺杆与LM导轨外框,达到了小型化与轻量化,为高性价比产品。

短时定位

利用EZ-Drive发挥步进电动机的最大能力,从而可设定较高的加速度。通过较高的加速度设定,实现了短时间定位。

小型、高可搬质量

小型、高可搬质量

高刚性

导轨采用刚性较强的THK公司制作的LM导轨,在保持小型化的同时,实现了较大的容许惯性力矩。

高精度

实现了滑动平行度 0.03mm

节省空间、使用简单

使用1根连接用电缆线,实现简单连接

传动装置和驱动器的配线只需1条连接用电缆线即可完成。电缆线出口部位简洁,使用连接器简单连接,减少配线作业的时间。

电缆线的出口方向有4种选择

电缆线从电动机侧面伸出,因此,电动机后面无需留出空间,能够缩短传动装置的安装全长。
电缆线的出口方向有4种选择。

内藏传感器

本公司备有预先安装了传感器的传感器内藏型产品。
传感器采用了小型磁性传感器。省去了用户后期安装传感器及处理配线的麻烦,实现了装置小型化。

2种工作台(X工作台、Y工作台)

根据电动滑台的设置条件,本公司备有2种工作台型号。

可满足要求的冲程(FACE)

备有以50mm为单位的产品。
此外,可用弹性冲程对应产品[FACE],选择10mm单位的冲程。

小型驱动器

小型、轻量

驱动器宽27mm×高100mm×深80mm,质量为115g,实现了小型化、轻量化。选购配件备有DIN导轨安装板。
