EZS系列(搭载αSTEP AR系列 、AZ系列)

ezsII_image

小型、高刚性、低发尘量的电动滑台。
通过电动滑台实现步进电动机特有的高响应、低振动、无微振运行。产品阵容丰富,包括直线型、折返型、无尘室对应,可根据装置空间、环境选用。

以下为简录的电子版和申请:
bx_image

薄型、高刚性、高精度导轨,小型滑台。折返型,节省空间。


1、高刚性·高精度

采用高刚性的导轨,在保持小型化的同时,实现了高容许惯性力矩。

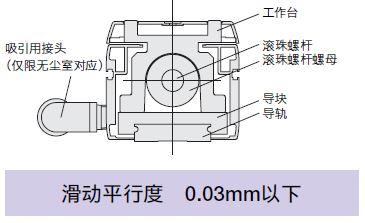

高刚性、高精度导轨
导轨采用THK制LM导轨※。属于薄型不锈钢导轨,可承受高容许惯性力矩。
也是一种高精度的导轨,滑动平行度可控制在0.03mm以下。
(※THK株式会社的注册商标。)

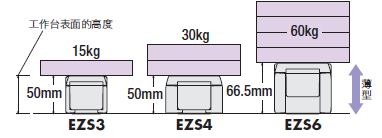

在保持薄型的同时, 实现了高可搬质量

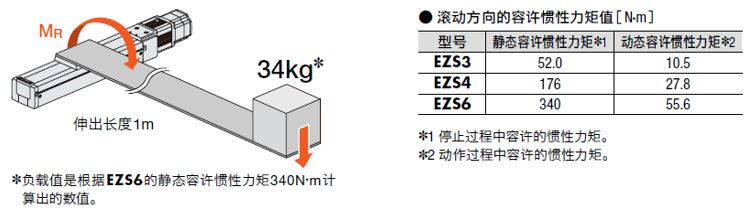

高容许惯性力矩
在保持小型化的同时,实现了高容许惯性力矩。


2、节省空间

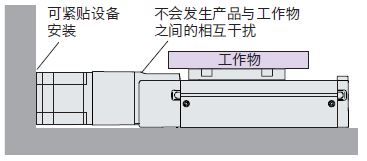

不会与工作物产生干扰, 因此,可最大限度利用空间。实现了高容许惯性力矩。

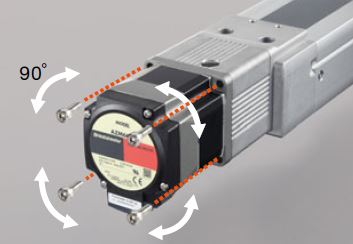

可更改电缆线出线方向
电动机的安装方向可在4个方向上※更改。(※折返型为3个方向。)

折返型
与直线型相比,折返型较短,全长最大可缩短136.4mm,有利于节省装置的空间。


全部机型采用简易防尘构造。更备有无尘室对应品。


1、简易防尘构造

采用不锈钢板的简易 防尘构造,可阻止异物进入,抑制发尘。

抑制粉尘产生
工作台部分采用低发尘的滚筒构造,与不锈钢板之间的摩擦不会产生粉尘。

防止异物进入
使用不锈钢板的简易防尘构造,防止外部异物进入。

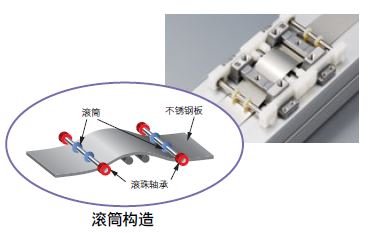

低发尘的滚筒构造(已取得专利)
工作台部分搭载低发尘的滚筒构造,与不锈钢板之间滚动接触,防止产生粉尘。
不仅抑制发尘,还能够提升不锈钢板的耐久性能。

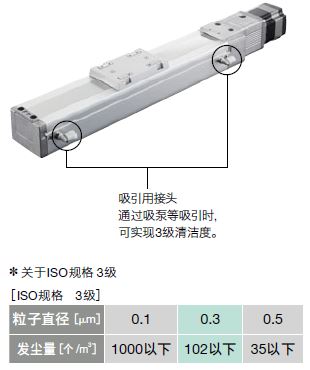

2、无尘室对应

在低发尘滚筒构造的基础上,
使用了低发尘的清洁润滑油,
从而实现了ISO规格 3级✽
(相当于FED规格 1级)的清洁度。

使用低发尘的清洁润滑油

滚珠螺杆及导轨、轴承等采用了
低发尘的清洁润滑油。

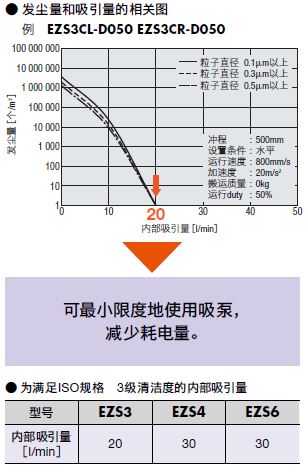

以小吸引量,实现3级清洁度
例如EZS3时,约20ℓ/min以上的内部
吸引
量时可实现ISO规格 3级的清洁度。




基于搭载αSTEP 的高性能


搭载αSTEP AR系列、AZ系列,实现高性能。

高响应
发挥步进电动机的高响应,在短时间内驱动短距离定位。
针对指令无延迟,执行追踪。

重负载时也能够实现短距离高速驱动
除步进电动机的高响应特征外,
由于使用了高刚性导轨,因此,即使是重负载也能够高速动。

低速下也能够顺畅运行
基于标配的微步驱动、平滑驱动功能※,能够抑制低速时
的振动,实现顺畅运行。
是指无需变更脉冲输入设
定,就能以与整步时的移动量、移动速度进行微步驱动
的控制。

独有的闭环控制
通常情况下与指令同步,通过开环
进行控制,过载等时,会切换到闭环控制,执行位置修正。
持续过载状态时,输出警报信号。

无微振,保持停止位置
由于是开环控制,因此无微振。能够切实保持停
止位置。

免增益调整
由于是开环控制,因此,无需增益调整等。
即使负载发生变动,无需调整也能够按设定要求运行。

节能、低发热
通过采用高效率电动机降低发热,减少耗电量。

搭载无需电池绝对式编码器特有的便利功能。(αSTEP AZ系列 点击查看AZ系列特征)


由于搭载绝对式编码器(ABZO编码器),因此,不需要保持位置信息的电池及原点传感器、外部传感器。

不需要外部传感器
由于是绝对式编码器,因此,不需要原点传感器及外部传感器。

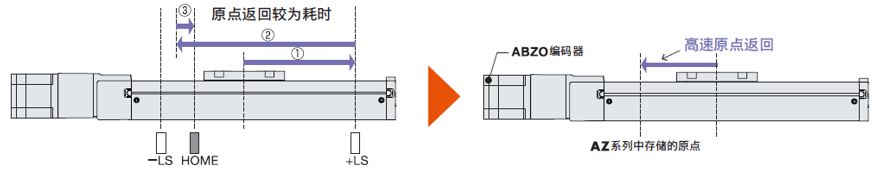

高速原点返回

通常的原点返回
在感应限位传感器及原点传感器的同时低速检测原点,
原点返回较为耗时

搭载AZ系列的原点返回
无需感应限位传感器及原点传感器,可高速移动到
ABZO编码器存储的原点位置。


无需电池
采用机械式编码器,因此,切断电源后仍能够保持位置信息。因为不需要电池,所以无需考虑出口海外时的限制等因素。

已设定参数,缩短装置起动时间
例如无需设定以下项目。
· 滚珠螺杆导程不同时电子减速机的计算·设定(最小移动量已设定为0.01mm)。
· 重新设定基于电动机安装方向(直线/折返)的移动方向坐标(与电动机安装方向无关,滑台向指令方向移动)。

闭环步进电动机αSTEP
搭载绝对式编码器AZ系列
点击相应文字查看电动机详细:
AZ系列AC电源输入
内藏定位型
脉冲序列输入型
AZ系列DC电源输入
内藏定位型
脉冲序列输入型
闭环步进电动机αSTEP
AR系列
点击相应文字查看
电动机详细:

AR系列AC电源输入
内藏定位型
脉冲序列输入型
AR系列DC电源输入
内藏定位型
脉冲序列输入型

可根据系统构成来选择驱动器。


内藏定位型驱动器

在驱动器上设定运行数据,通过PLC选择,执行运行数据的类型。东方马达的内藏定位型即指对应I/O控制、Modbus(RTU)控制、经由网络转换器实现的FA通信网络控制的总称。 *关于FLEX详细说明 详情请点击

脉冲序列输入型驱动器

利用用户自备的脉冲发生器,可进行电动机控制。

通过数据设定软件(MEXE02)可轻松进行设定、驱动。


如果搭载相同电动机,则控制方法相同。(实现配线、控制、保养部件的统)
