首页 > 产品介绍 > 调速电动机 > BLH系列(特征)
调速电动机
无刷电动机

BLH系列

OMBLV无刷电动机

采用DC24V小型驱动器的高转矩低噪音无刷电动机。小型·薄型电动机与驱动器实现了更加丰富的性能和功能。(新增电缆线型/带电磁制动电动机电缆线型/RS485通信型产品)
・输出功率:15~100W
・速度控制范围: 100~3000r/min
・速度变动率 ±0.5%

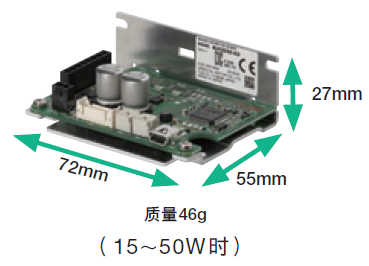

・小型·轻量驱动器(W72mm×D55mm×H27mm、质量46g ) 15∼50W时
▶BLH系列短交期产品点此查看!最短为2个工作日(欢迎洽询具体交期)



可根据用途选用电动机・驱动器

电动机
・输出功率:5W/30W/50W/100W

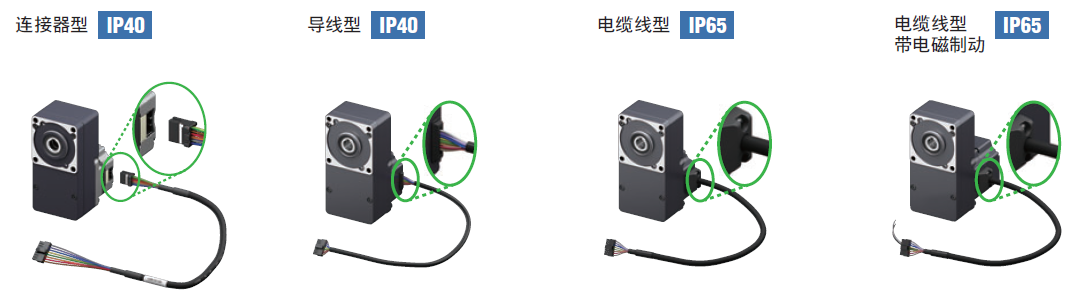

・电动机型:导线型(IP40)/电缆线型(IP65)/带电磁制动型(IP65)
・输出轴型:


驱动器

・模拟信号设定型:通过旋钮及外部模拟信号设定速度
・数字设定型:使用支援软件MEXE02设定速度;转矩限制、负载保持功能等丰富功能
・RS-485通信型:通过Modbus(RTU)设定速度;可从上一级系统远程监控;可节省装置的配线化

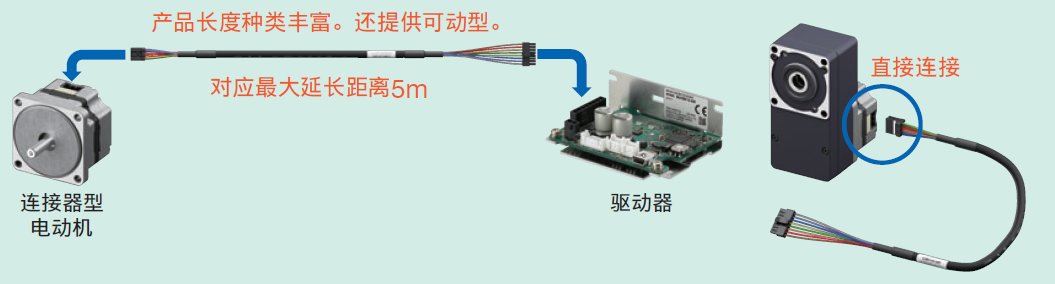

连接器型产品全新上市(适合机器组装设计的连接器型)
使用1根电缆线直接连接、无需中继

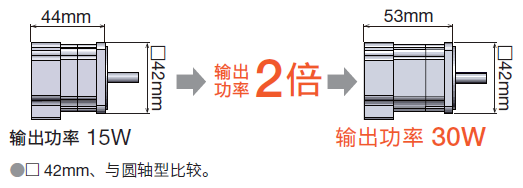

安装尺寸相同条件下提升输出功率

备有安装尺寸相同条件下提升输出功率的电动机!

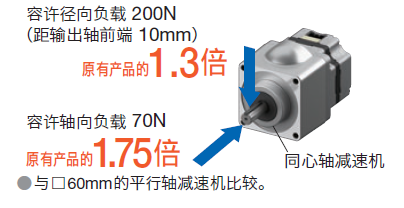

高强度CS减速电动机

提高耐负载。由于是同心轴减速机,因此便于设计及安装。

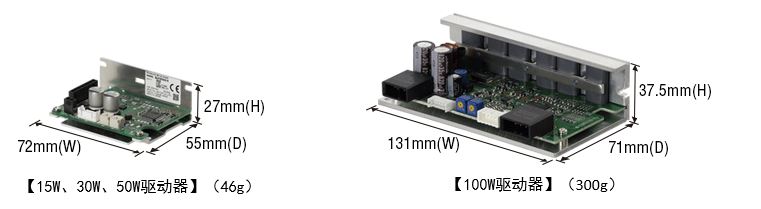

小型·轻量驱动器
可满足机器的小型化需求。BLH系列采用小型·轻量的基板型驱动器。尤其是15W、30W、50W的驱动器,比名片尺寸更小。有助于装置的小型化。

blh


通过小型驱动器的控制,为装置带来更多可能
●对象为数字设定型和RS-485通信型。

利用数字设定同速运行· 速度变动较小的运行
可以1r/min为单位进行设定。
速度再现性好,适用于双轴的同速运行。

(双轴传送带)

转矩限制功能

可调节转矩。 适用于紧固转矩调节等。

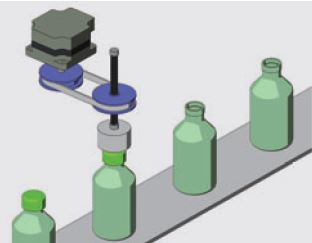

(罩盖紧固)

负载保持功能
通过电气保持制动保持负载。


(保持传送带)

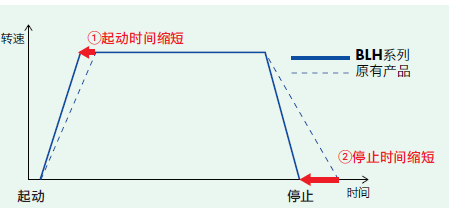

缩短装置的生产周期(Tact Time)

通过瞬时最大转矩运用的起动时间缩短和减速时间设定的停止 时间缩短,可缩短装置的生产周期。



无刷电动机的优势

无刷电动机内藏永磁磁钢,是小型大功率且高效率的电动机。内藏有传感器(霍尔IC),可经常监控电动机转速等。不管在任何负载状况 下,基于闭环控制,使指令速度与实际速度始终保持一致。

基于闭环控制下的速度稳定性
相当于IE4✽的高效率·节能电动机 (✽IE4的效率值是50Hz、1500r/min、无刷电动机的效率值为额定转速时的数值。)
广泛的速度控制范围和均匀转矩
小型·轻量·大功率

▶助力碳中和---使用无刷电动机 实现节能减排

为您介绍:什么是无刷电动机、无刷电动机的用途例、节能效果及产品种类


中空轴扁平减速机的特征

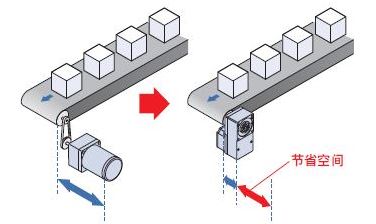

实现了省空间化
由于不使用联轴器,可直接与驱动器连结,
实现装置的省空间化。

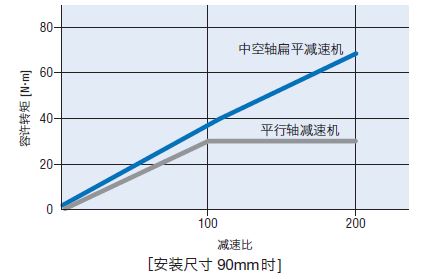

不饱和的容许转矩

中空轴扁平减速机即使在高减速比下,容许转矩也不饱和。可以很好地运用电动机的转矩。




可配合使用环境选用电动机
备有电动机保护等级IP65对应等,符合各种环境的机型。 备有水平驱动时需要保持用途的带电磁制动电动机。



利用电磁制动, 实现静止和保持 (带电磁制动电动机)
可保持水平驱动时的位置
● 装置停止后,重新装载或加工工作物时,可保持停止位置。
● 在发生停电等的突发事态时仍可保持负载。

✽无法在下降运行等上下驱动的用途使用。
✽电磁制动控制需客户自行准备。


电磁制动工作时, 请务必停止电动机运行后再保持负载。 旋转过程中电磁制动工作, 可能会导致产品破损。

✽数字设定型、RS-485通信型可使用MOVE输出, 确认电磁制动 OFF的定时。

✽模拟信号设定型没有MOVE输出。 旋转检测需要设置外部传感器。

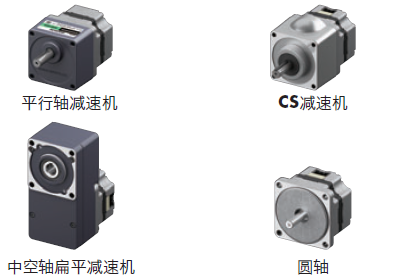

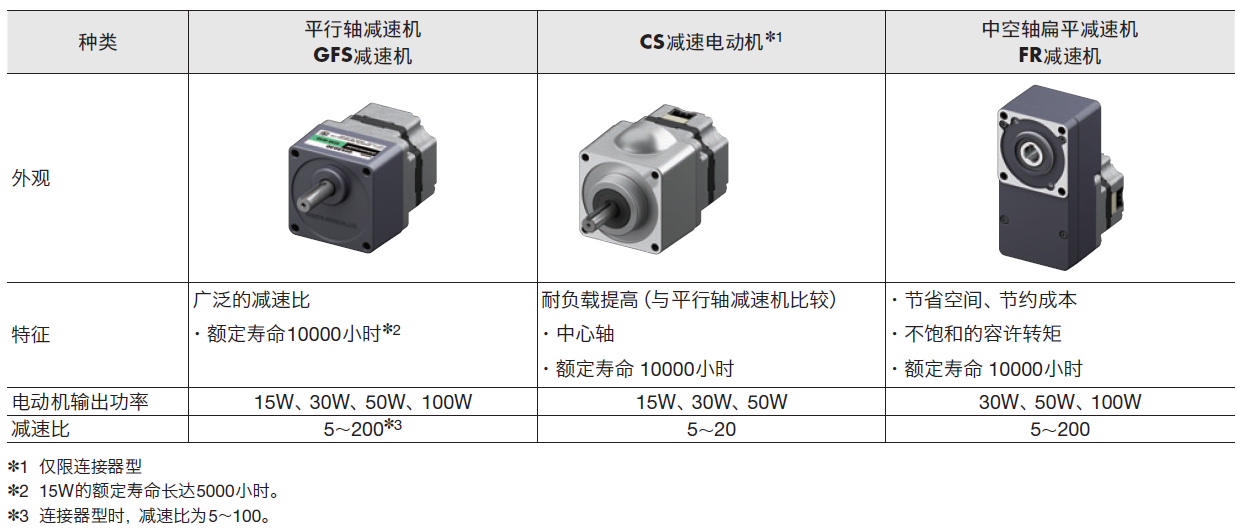

减速机的种类

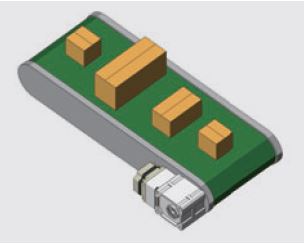

可用于粉尘较多或易溅水的环境 电缆线型(保护等级IP65)
电缆线型电动机及带电磁制动电动机对应保护等级IP65✽。
(✽ 圆轴型的安装面除外。轴材质为铁。)

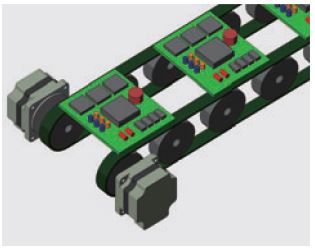

同步运行· 速度变动小的运行
同步运行

・可通过数字设定改善
速度再现性,实现同步运行

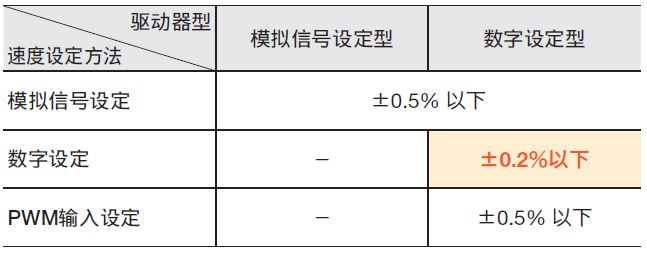

速度变动小的运行

・即使工作物的重量发生
 变化,速度也会稳定
(速度变动率±0.2%以下)

速度变动率

▶点此查看无人搬运车样机演示视频




符合在静音环境下的用途

静音性提高
BLH系列采用正弦波驱动方式, 因此, 转矩波动较少, 也可在低速领域中平滑稳定地旋转。与原有产品相比,实现了低噪音化。



转矩调节(数字设定型、RS-485通信型)

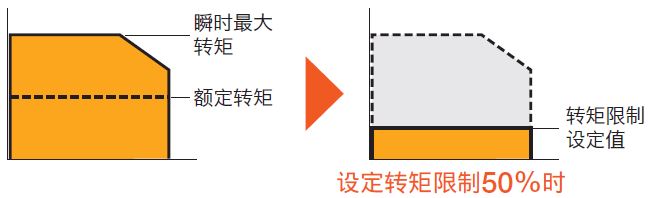

转矩限制功能
什么是“转矩限制”?(▶点此查看详情

通过限制供应给电动机的电流,抑制电动机输出转矩的限制功能。

・锁紧力量的调整等
・防止破损(低推力)
・可监控负载率



除用于紧固转矩调节等用途外,还可用作夹取及防止装置破损的安全措施中使用。以额定转矩时为100%,瞬时最大转矩的范围最多可设定0~200%

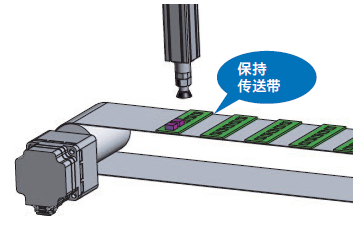

施加外力时发生保持力(数字设定型、RS-485通信型)

负载保持功能(施加外力时,可发生保持力。)
负载保持功能, 即使没有机械制动, 也可以在停止时作为电气保持制动✽使用。
例如, 适用于在搬运用传送带上进行停止状态下作业的用途。
✽可保持最大为额定转矩50%的负载。保持传送带

●无需维护
由于没有机械性的磨损部位,所以有助于长寿命。还适用于反复进行频繁运行和停止的用途。

●满足装置的节省空间
无需机械制动,因此,有助于节省装置内的空间,轻量化。

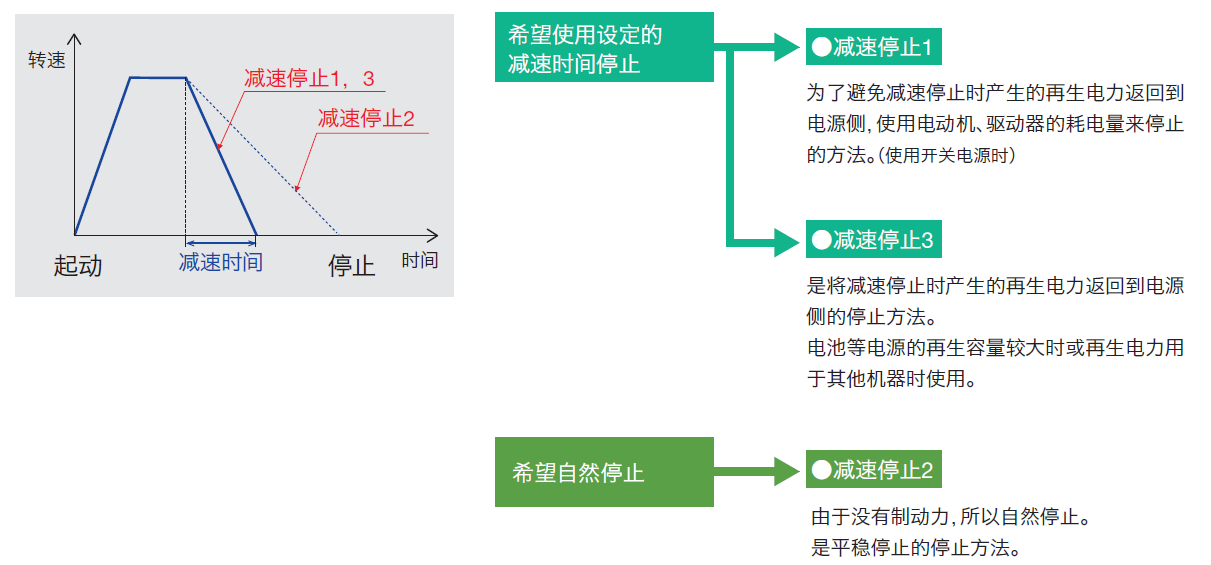

减速停止方法的选择

减速停止
数字设定型、RS-485通信型可选择“选择减速停止动作”参数,然后再选择减速停止时的动作。

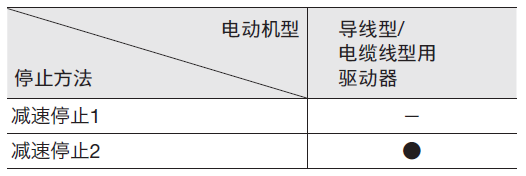

・模拟信号设定型的停止方法
模拟信号设定型的停止方法因适用电动机型而有所不同。由于是出厂时设定, 无法改变停止方法。



有利于设备研发

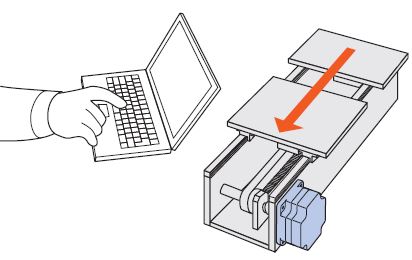

示教· 遥控运行

可在电脑画面上设定运行数据。可以不连接上一级 系统进行试运行,直接作为运行数据保存。

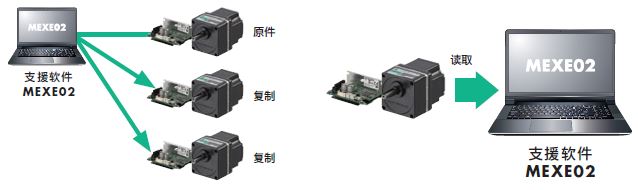

运行数据的复制和读取



使用多台时,可将运行数据复制到驱动器中,或读取驱动器侧的数据。

有助于缩短系统启动时间。

▶点此进入支援软件MEXE02下载页面



通过“可视化”预知保全
什么是“预知保全”?▶点此查看详情
时常监控电动机状态,通过出现变化的征兆时进行保全,可避免发生故障。



状态监控
可经常检查负载率及驱动器温度等状态







信息信号监控

通过使用预先设定的阈值来输出信息信号,可作为维护时期的基准。




不警报监控(发生异常时)

可监控警报信息。除可确认异常状态的处理方法 外,还可将警报原因作为履历予以保留。
