首页 > 产品介绍 > 调速电动机 > DSC系列(特征)
调速电动机
调速电动机组合产品

DSC系列

DSC系列AC调速电动机

东方马达全新AC调速电动机组合产品,采用了高转矩,高强度的高性能KⅡ电动机,与闭环控制的调速器。设定简单快捷,产品响应性高速度稳定,具有标准型与带电磁制动型可供选择。
bx_image

DSC的产品概要

●速度控制范围
50Hz:90✽~1400r/min
60Hz:90✽~1600r/min
(✽进行上下驱动时为300r/min)
●通过主体操作面板可实现简单的4速设定
●运行功能丰富
多段变速/瞬时正反运行/瞬时停止/
缓慢加速· 缓慢减速/测试运行/
部速度输入(模拟旋钮·电压)测试运行/
最多20台的组合并列运行/上下驱动
(带电磁制动)
●速度变动率 ±1%(参考值)
●监控功能
转速(显示电动机轴、减速机输出轴、传送带速度)/  警报/警告/I/O监控
●采用高转矩· 搭载高强度减速机的电动机(K 系列)
●价格实惠的调速器、电动机、减速机组合产品

产品有标准型(平行轴联体型/圆轴型)与带电磁制动型(平行轴联体型)

标准型/平行轴联体型 标准型/圆轴型 带电磁制动型/平行轴联体型
最大容许转矩40N·m
输出功率 6W~90W
电  源 单相110/115V
单相220/230V
额定转矩0.73N·m
输出功率 6W~90W
电  源 单相110/115V
   单相220/230V行
最大容许转矩40N·m
输出功率 6W~90W
电  源 单相110/115V
单相220/230V


设定快速、简单

连接 运行速度设定·测试运行 运行·监控
无螺丝型连接器可轻松完成配线 可利用主体面板直接设定,测试运行 运行功能丰富。即使工作物品种更改,通过I/O切换数据即可运行,实际速度监控更便捷

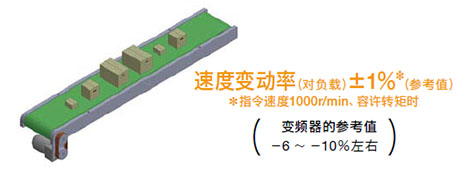

对指令速度的响应性高

用户负载发生变化的场合 在倾斜传送带或上下驱动的情况下,也可稳定控制速度


带电磁制动,可实现上下驱动

带电磁制动型可在上下驱动或
倾斜传送带等用途时实现速度控制


基于闭环控制的调速器

通过AC电动机搭载的比率发电机可始终对转速进行监视。
在负载出现变动时也能够将转速维持在设定速度。

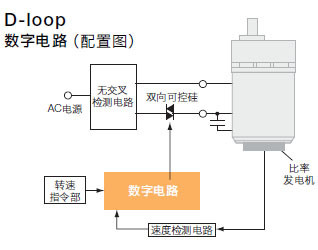

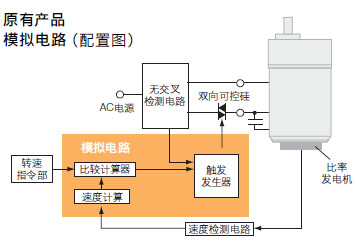

电路数字化
将大部分原有的模拟电路进行数字化处理,嵌入CPU,大幅减少电路部件。从而实现了前所未有的小型化和低价格。此外,通过数字化可使速度指令值和速度检测值的偏差接近于零,速度变动率从-5%提高到±1%(参考值)*
*指令速度1000r/min、容许转矩时

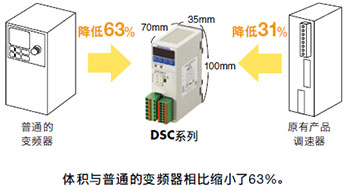

节省空间

小型 通过紧凑安装节省空间 薄型电控柜上也可安装

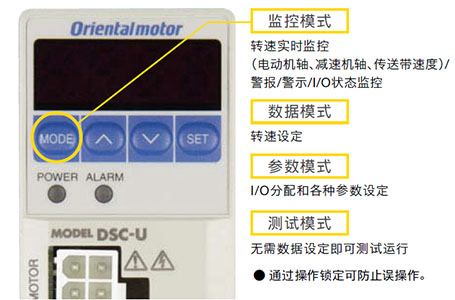

体积轻巧,功能完备的设定器

*监控模式
借助闭环控制,可将电动机的状态实时反馈给调速器。因过载等 原因导致电动机锁定等异常时,会输出警报信号,并停止向电动机供电。
*可记录最多9个履历
警报的内容
电动机过热
电动机锁定
过速
EEPROM(保存数据异常)
初始时禁止运行
外部停止

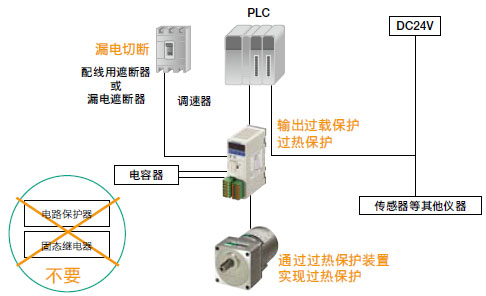

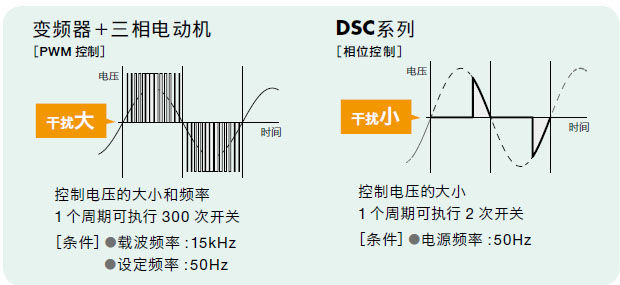

干扰低,减少周边设备安装的时间、劳力与成本

很少产生干扰,因此系统构成变得简单

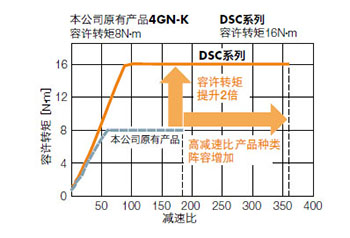

采用高容许转矩·高强度减速机

采用容许转矩·强度均十分卓越的KⅡ系列电动机·减速机。

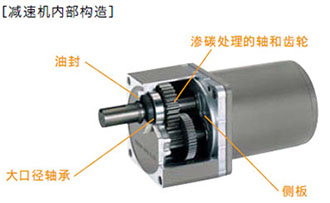

借助独创的侧板技术提高了减速机外壳刚性,此外,齿轮也经过了热处理(渗碳淬火),从而提高了减速机强度。

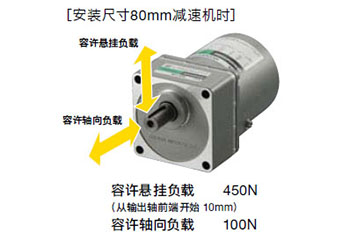

平行轴联体型
采用容许转矩·强度均十分卓越的KⅡ系列电动机·减速机。
