产品百科·Q＆A > 产品百科Q&A > Q219.想将无刷电动机BMU系列的警报输出接到上位。如何连接呢？
Ｑ＆Ａ
Q：

想将无刷电动机BMU系列的警报输出接到上位。如何连接呢？
A：

上位不同，连接方法也不同。
请参照以下内容。

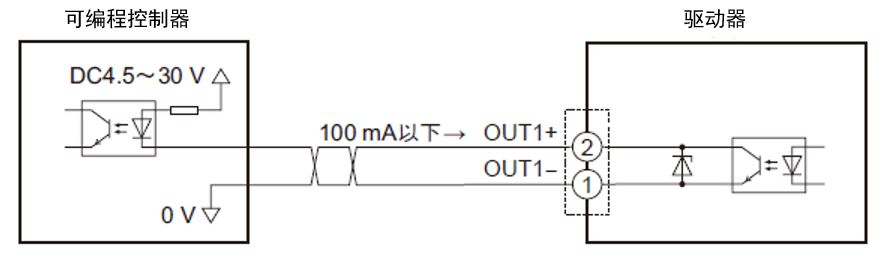

●PLC输入(漏型)的情况

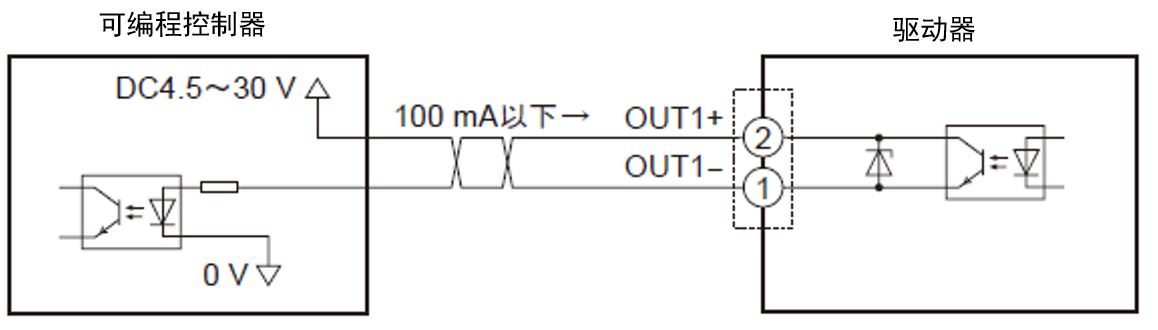

●PLC输入(源型) 的情况

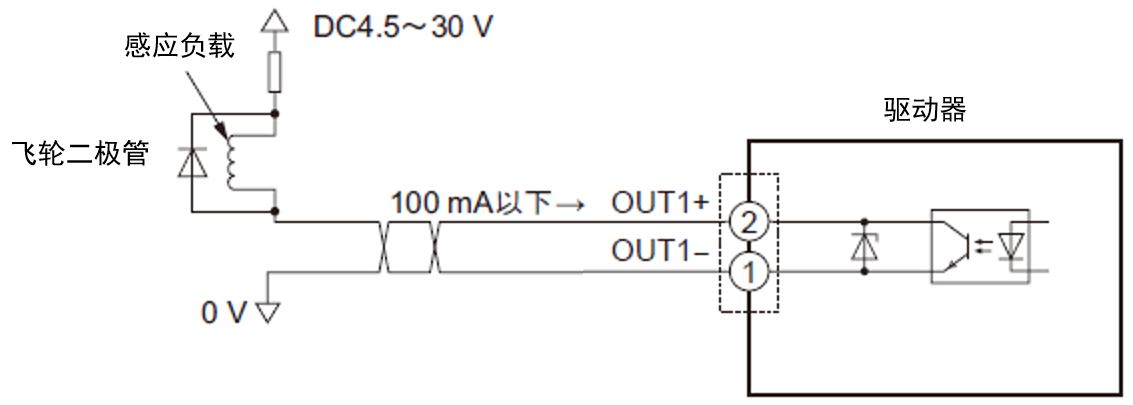

 ●继电器的情况


为了检出警报而连接继电器(感应负载)时，请连接二极管，对继电器进行反激电压控制。
或者使用内藏飞轮二极管的继电器。

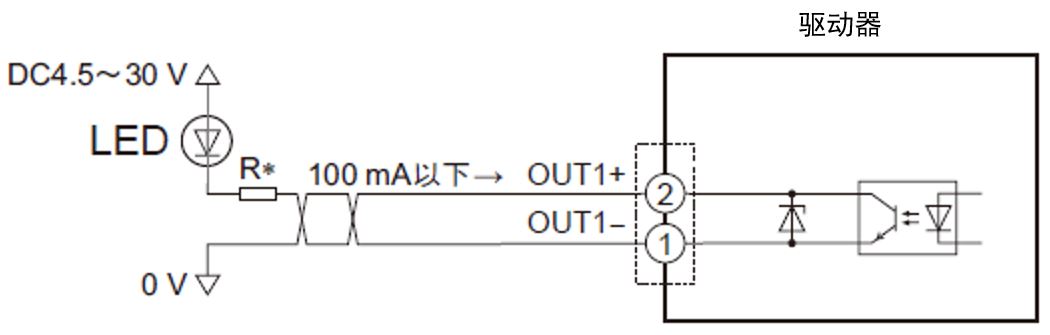

●LED的情况

请根据LED的规格来选择电阻值R。


※关于输出信号
输出信号为光耦合器·开路集电器输出。输出电路的ON电压最大为1.5V。
使用输出信号电路驱动各元件时，请使用ON电压。
请确保外部电源为DC DC4.5～30V，动作电流为100mA以下。
