List of Q＆A 2.0 > Q(ts_st004). 5相步进电动机（10引线）如何与新五角形驱动器连接？
Ｑ＆Ａ
Q：

5相步进电动机（10引线）如何与新五角形驱动器连接？
A：

向您介绍10根引线电动机和新五角形驱动器的连接方法。
●按照驱动器功能的不同，可能需要电流表，这时请在 □ 处接入电流表。
●电流值的设定请查看电动机和驱动器的目录资料或说明书。
●请注意不要将电流值设定为高于电动机和驱动器的额定电流，否则可能导致电动机和驱动器发热过高或损坏电动机和驱动器。

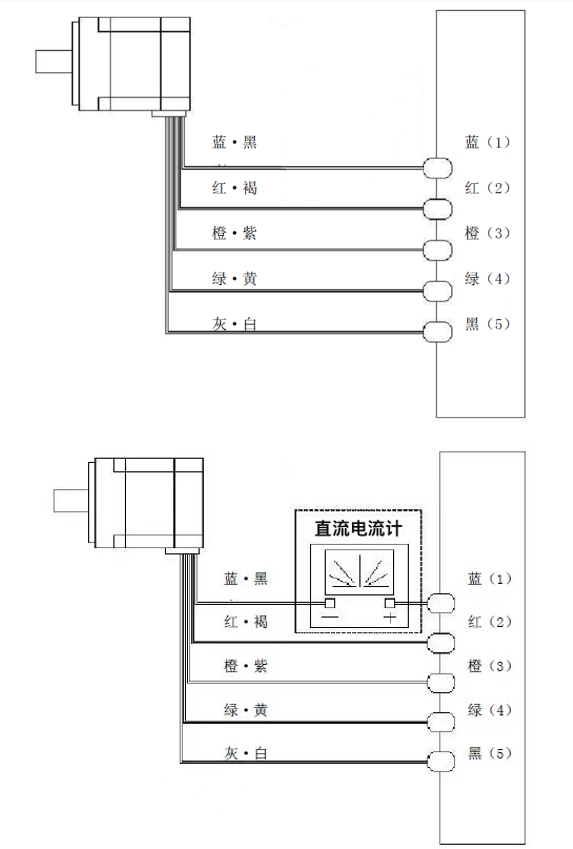

1、连接CVK系列驱动器

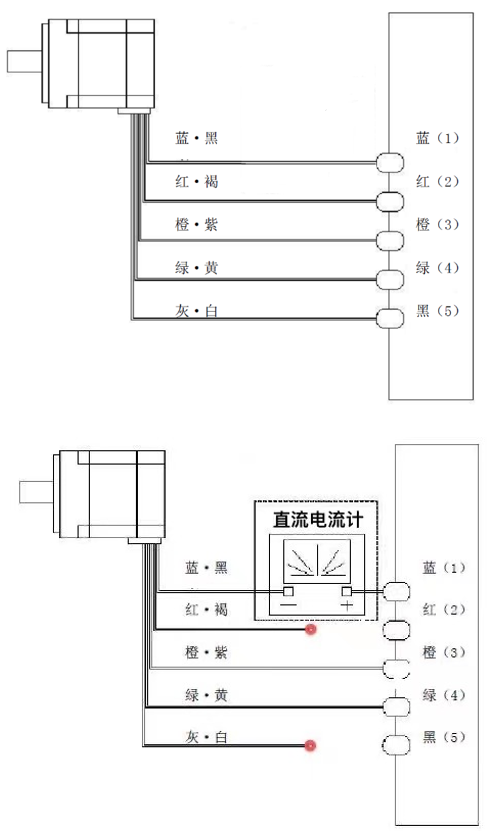

2、连接CRK系列驱动器（测量电流时需要断开 红.褐 以及 灰.白 的线）
