List of Q＆A 2.0 > Q(ts_st010). 如何判断5相步进电动机线圈阻值是否正常？
Ｑ＆Ａ
Q：

如何判断5相步进电动机线圈阻值是否正常？
A：

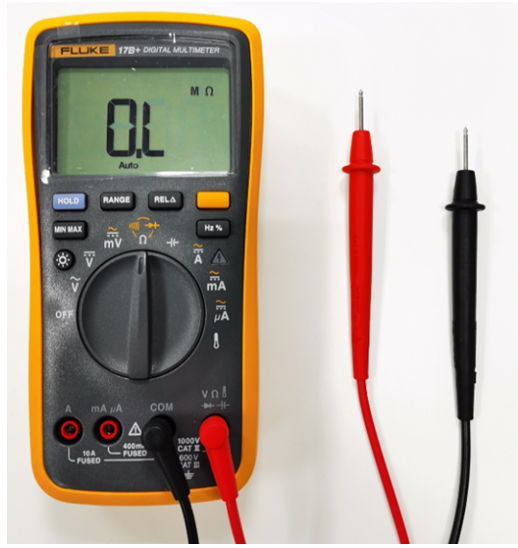

断电后，断开电动机与驱动器的连接，去除电动机延长电缆线，使用万用表分别测量
蓝-红、红-橙、橙-绿、绿-黑、黑-蓝线之间的阻值。
●阻值测量结果参考：蓝红=红橙=橙绿=绿黑=黑蓝
●如果测量结果小于0.1Ω或者无穷大，线圈可能已经损坏。

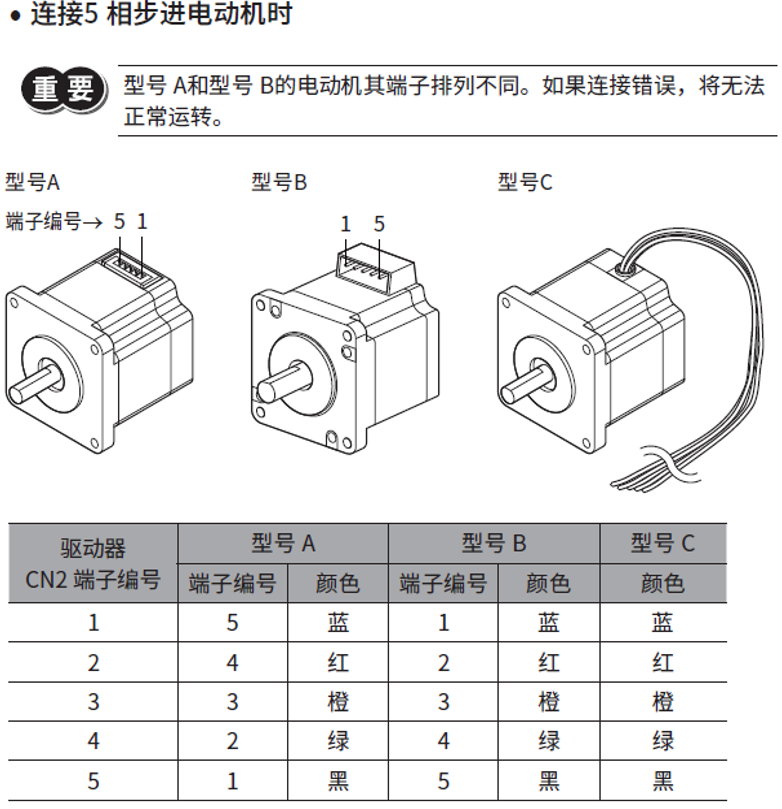

*5相步进电动机的出线形式参考如下：
