在没有驱动器的情况下如果打开电磁制动器（电磁刹车），请按下列步骤操作：
1、准备
・CC_VZF-B电缆线。 （AZ系列的电磁刹车连接电缆线）
・使用DC24V电源。

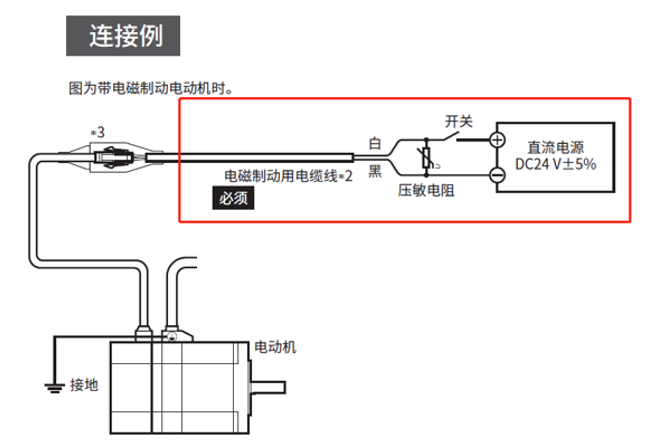

2、连接方式
・连接直流电源输出和电缆线： 白色为+ 24V，黑色为0V。
・在直流电源侧安装一个开关。
・连接电磁制动电缆线和电动机侧电磁制动连接器。

3、打开电磁刹车
・连接后，连接电源并接通，可打开电磁制动器。
・电源关闭时的电磁制动器会锁住。

4、注意事项
・直流电源的输出在DC24V + 7％ ~ -8％之内，
・在直流侧安装开关时，将压敏电阻接在电磁制动器的+和-之间。
（压敏电阻：石冢电子Z15D121）

*若未连接压敏电阻，有可能造成直流电源损坏，请注意。
