当AZ系列SSCNETⅢ/H网络对应多轴驱动器实际使用的轴数少于驱动器本身的轴数时,需要通过我司设定软件MEXE02设定有效轴数以及将无连接轴设定为虚拟轴以确保正常的通讯控制使用。
以MEXE02 Ver.3.70为例:
STEP1:设定有效轴数:
a.连接多轴驱动器主电源以及控制电源并通电,连接MEXE02软件(点此下载)。

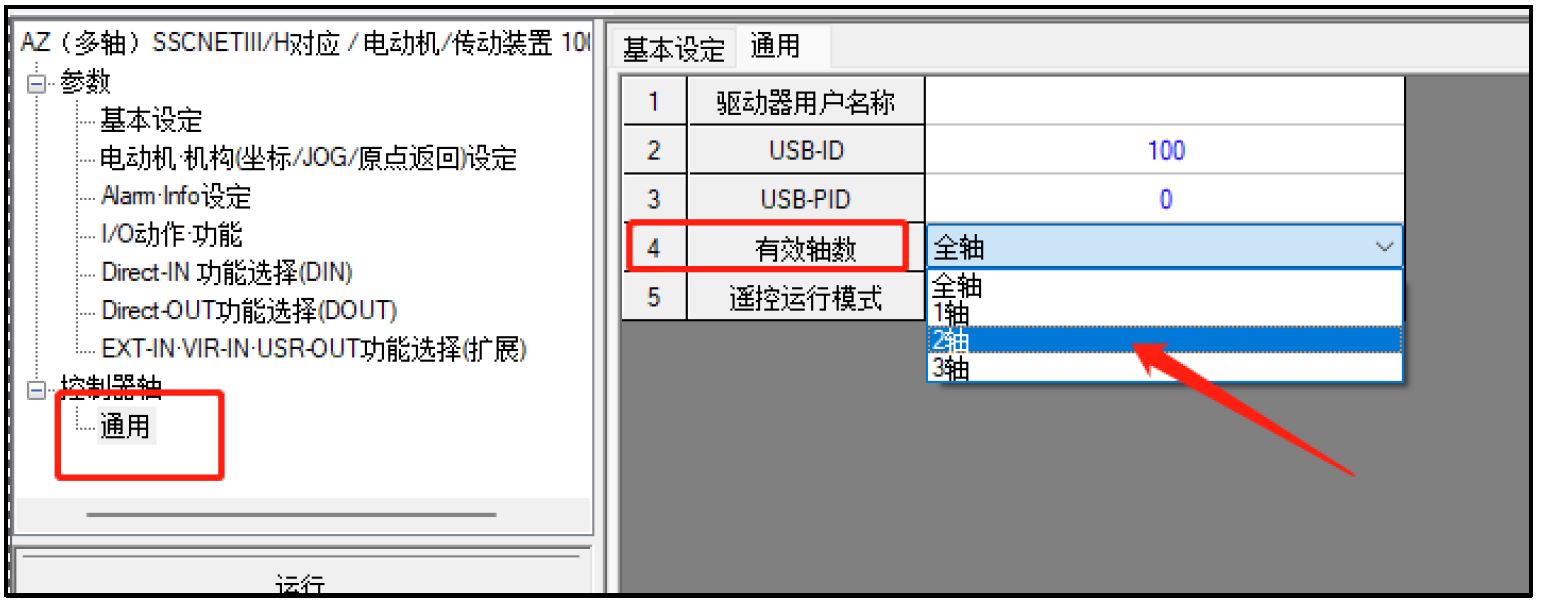

b.左侧信息栏选择“通用”→“4 有效轴数”,根据实际使用轴情况设定
c.备注:驱动器实际链接电机需要按照轴1、2、3的顺序,不能“跳空”。
STEP2:设定虚拟轴:

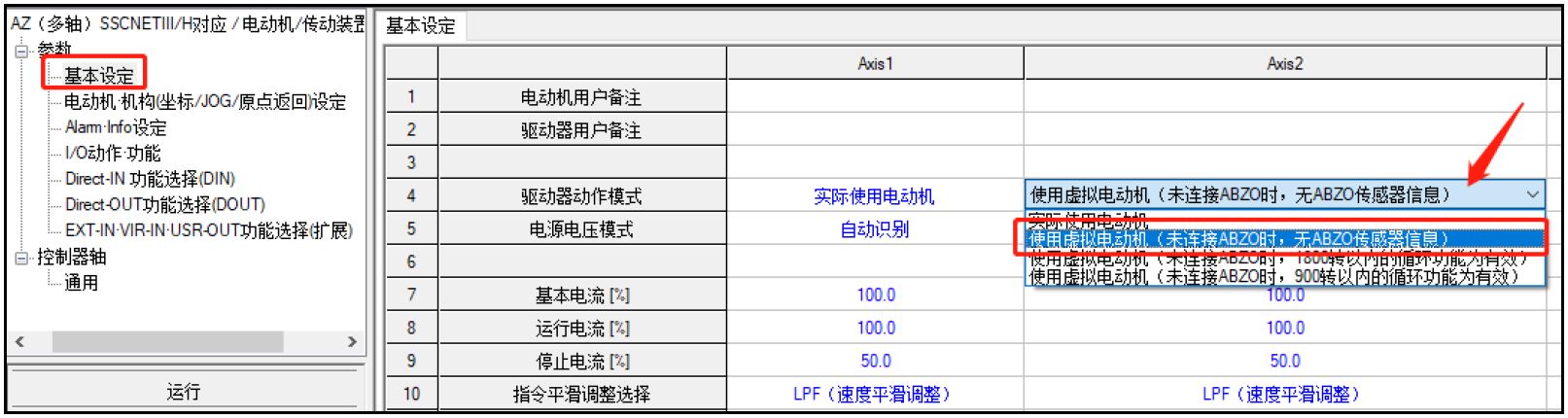

a.左侧信息栏选择“基本设定”→ 在需要设定的轴下“驱动器动作模式”修改为“使用虚拟电机(未连接ABZO时,
无ABZO传感器信息)

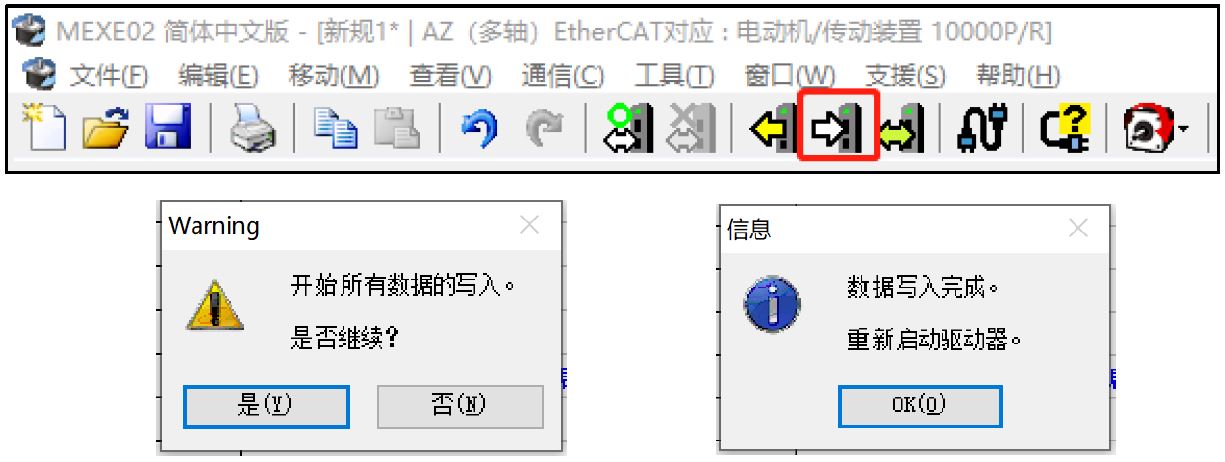

STEP3:点击“数据写入”,确认并根据提示重启驱动器,重启驱动后设定生效。
