实现食品包装机省空间的AZ系列mini驱动器

课题：实现食品包装机自动化的同时，还想实现设备小型化

以往的问题点

• 在食品包装机的新机型开发中，希望将以往需要手动操作的工序自动化，提高作业的可重复性
• 随着可自动化工序的增加，预计轴数也会增加，需要确保相应电控柜的空间
• 当前设备采用的伺服电动机驱动器体积过大，没有足够的空间安装相同尺寸的驱动器

解决方案：采用αSTEP AZ系列mini驱动器，实现省空间

在食品包装机的开发中，增加可自动化工序以解决人手不足问题，以及实现设备小型化是重要课题。然而，如果增加自动化工序，则轴数预计会增加，设备体积会变得更大。
采用αSTEP AZ系列mini驱动器，可以在增加食品包装机可自动化工序的同时，实现省空间。

采用小型驱动器助力实现设备小型化

通过实现驱动器的小型化，从而可使电控柜更加小型化。αSTEP AZ系列mini驱动器以W69mm×D56mm×H30mm（网络对应时）的小型化尺寸，有助于实现设备省空间。
相较传统DC输入单轴驱动器，体积缩减63%，不仅可在电动机周边等狭小空间安装，更能通过分布式布局驱动系统与控制系统，满足设备整体小型化需求。

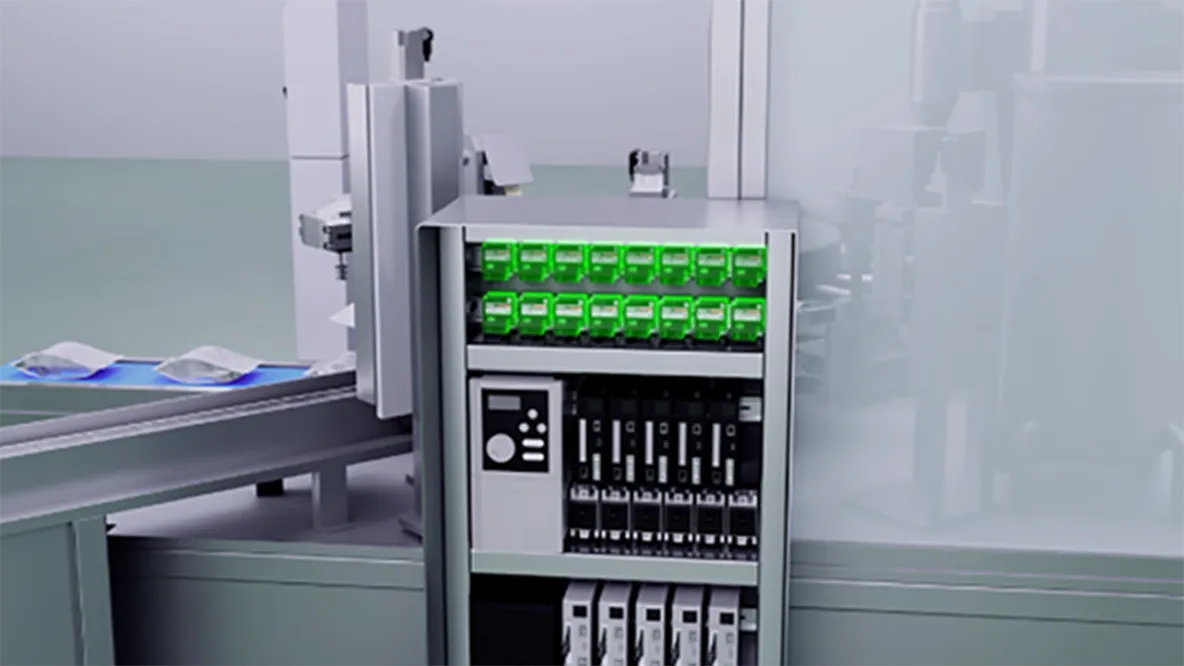

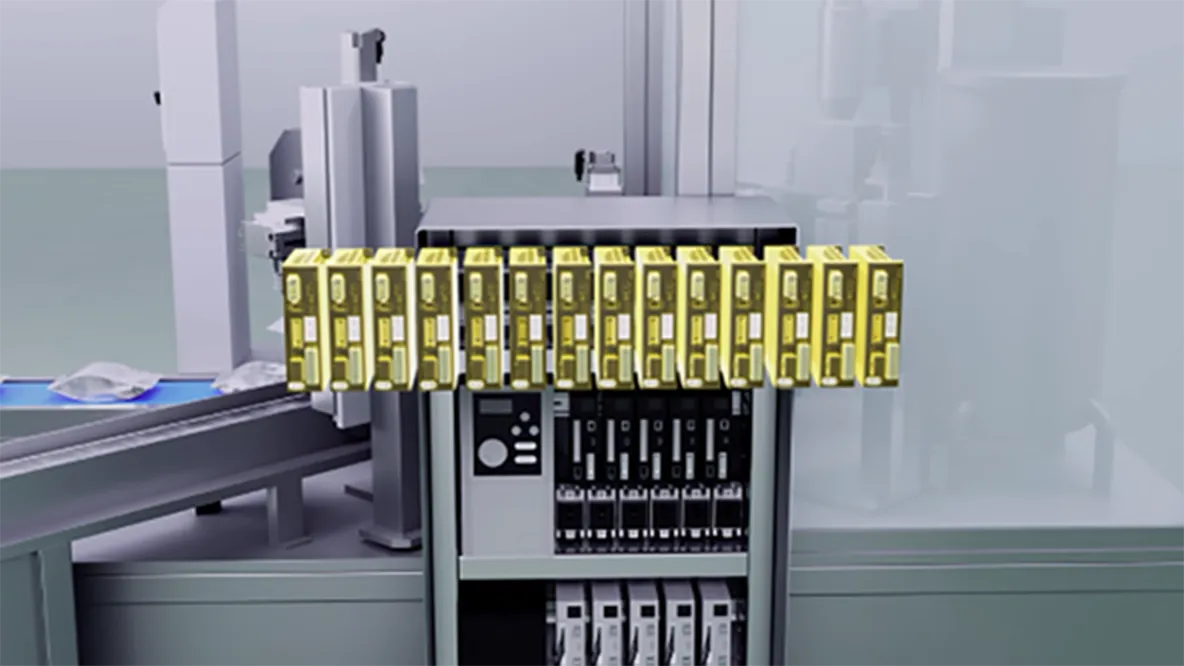

αSTEP AZ系列mini驱动器空间优化效果对比

单轴驱动器与mini驱动器规格对比

单轴驱动器 网络对应※	mini驱动器 网络对应※
W45mm×D70mm×H100mm	W69mm×D56mm×H30mm
重量：180g	重量：110g

• ※ 规格参数不受网络类型影响

支持多种FA网络协议，包括EtherCAT等

αSTEP AZ系列mini驱动器可支持多种FA网络协议，因此即使轴数增加，也能使用同一网络实现统一控制。

	接口类型	驱动器型号	电源输入
		对应EtherCAT	DC24/48V
		对应EtherNet/IPTM	DC24/48V
		对应PROFINET	DC24/48V
	Modbus（TCP、UDP）	Ethernet型	DC24/48V
	Modbus（RTU）	RS-485通信型	DC24/48V
	脉冲	带RS-485通信的脉冲序列输入型	DC24/48V

• ※ EtherCAT适配型号已通过官方EtherCAT一致性测试。
• ※ RS-485通信型号配合另售的网络转换器(网关)，可支持CC-Link、MECHATROLINK控制协议。

同时实现伺服电动机的可靠性与步进电动机的易用性

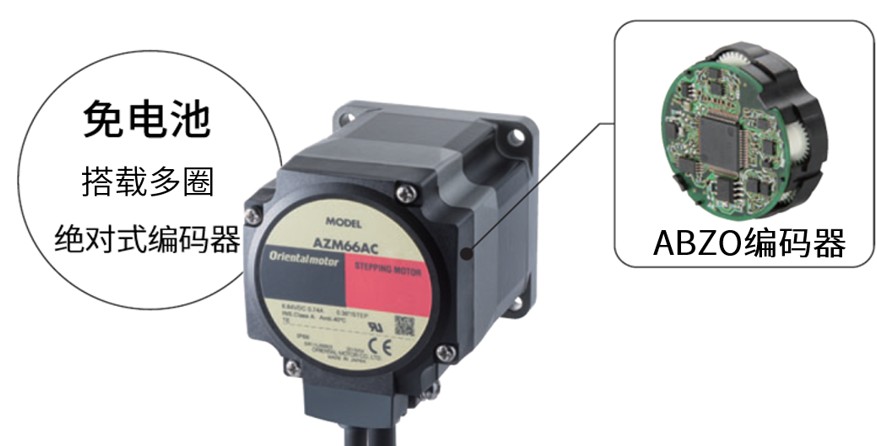

αSTEP AZ系列是通过混合开环与闭环控制技术，融合步进电动机与伺服电动机的优势特性的定位电动机。搭载免电池绝对式编码器，无需增益调整即可实现无失步运行，轻松获得高可靠性运动性能。

适用产品：αSTEP AZ系列 mini驱动器

可组合使用的电动机

• AZ系列 DC电源输入（安装尺寸 □20 mm、□28 mm、□42 mm、□60 mm）

可组合的电动传动装置

• 电动滑台 EZS系列 DC电源输入 搭载AZ系列
• 电动缸 EAC系列 DC电源输入 搭载AZ系列
• 小型电动缸DR系列／DRS2系列 搭载AZ系列
• 中空旋转式传动装置 DGII系列 DC电源输入 搭载AZ系列
• 电动夹爪EH系列

• ※ 我们分别提供支持EtherCAT、EtherNet/IP、Ethernet类型 / CC-Link IE Field Basic、PROFINET等协议的产品。
