AC小型标准电动机
AC带电磁制动电动机
AC带电磁制动电动机
●上下驱动、停止时可保持负载
●搭载无励磁动作型电磁制动
●备有适合变频器控制的三相高效率电动机
●输出功率：6~200W
●搭载无励磁动作型电磁制动
●备有适合变频器控制的三相高效率电动机
●输出功率：6~200W
特征
---带电磁制动电动机的特征---
搭载无励磁动作型电磁制动

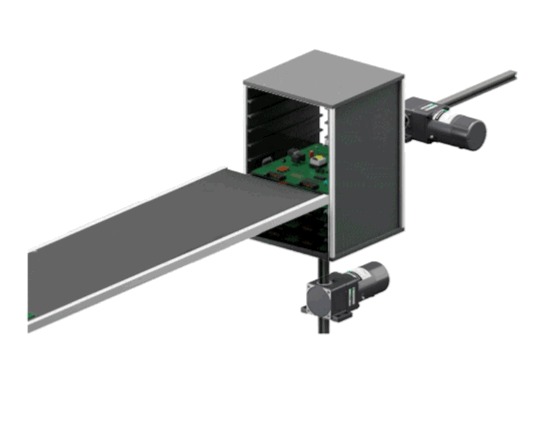

是搭载了无励磁动作型电磁制动的机械式制动电动机。停电等电源OFF时，电动机轴可静止。适合上下驱动等需要保持负载的用途。
通过制动器使电动机瞬时停止
|
减小感应电动机的过转，适合于瞬时停止。制动器SB50W搭载了在电动机内藏的过热保护功能运作时，可输出警报信号的功能。
|
 制动器SB50W
|
符合安全规格
全机型符合各种安全规格，内藏过热保护装置。|
适用规格 UL/CSA规格认证取得中国强制产品认证制度（CCC制度）认证 执行CE标志（低压指令） 电动机过热保护装置 过热保护装置、阻抗保护器 |
 |
备有三相高效率电动机
|
减小感应电动机的过转，适合于瞬时停止。制动器SB50W搭载了在电动机内藏的过热保护功能运作时，可输出警报信号的功能。
|
 三相高效率电动机
KⅡS系列 |
|
最大功率为80% 采用磁设计和专用零部件，最大效率达到80%的高效率三相电动机。大幅降低损耗，实现了电动机 输出功率提升和无风扇化。 ●最大功率比较（参考值）  [额定输出功率60Hz时] ※ 三相380/400/415V达到IE3基准值。 IE4、IE3为国际规格的IEC 60034-30-1的效率等级。 |
耗电量最多减少约10% 在相同条件下和原有产品的90W产品相比，
耗电量最多减少了10%。有助于装置的节能。 |
|
电动机的输出功率提高 通过高效率化，安装尺寸90mm可达到100W的输出功率。并且总长度比原有产品缩短15mm，有助于实现装置小型化。 |
无风扇化 损耗降低能够抑制发热。因此取消了
过去搭载在原有60W 以上产品上的冷却用风扇。  没有粉尘飞散等问题 由于没有冷却用的风扇，因此不存在粉尘飞扬问题。 |
---减速机、直线减速机的特征---
减速机：简单实现减速、转矩提升
|
通过电动机与减速机组合，可实现减速到目标速度及转矩提升。
|
 |
直线减速机：将电动机的选装转换为直线动作
|
通过与直线减速机组合使用，可将电动机的旋转动作转换为直线动作。使用直线减速机，可轻易在水平方向或垂直方向实现直动机构。
|
 |
种类丰富
根据用途，可使用不同的减速机。
高强度减速机
为需要提升转矩、小型化的情况，准备了更高强度的减速机。
平行轴GV减速机

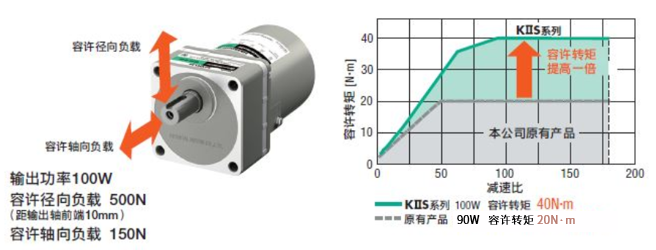

通过提高输出轴的轴承尺寸及采用经过渗碳处理的齿轮，和原有减速机产品相比，提高了转矩。
---适合变频器驱动的三相高效率电动机---
可与其他公司变频器组合使用
| 三相高效率电动机KⅡS系列，可与客户使用的其他公司变频器组合使用。 可通过手头惯用的变频器简单控制速度。 ▶点此查看KⅡS系列与其他公司变频器连接的组合数据 |
三相高效率电动机
KⅡS系列 |
KⅡS系列与变频器组合使用有助于提升装置性能
|
广泛的速度控制范围 使用变频器，可在3∼最大120Hz（90～3600r/min)*的宽广范围内进行速度控制。 包括减速机可对应高转速的使用。*速度控制范围因品名而异。详情请洽询客户咨询中心。或距离您最近的销售点（▶点此查看各销售点联络方式）  |
通过矢量控制改善低速～中速领域的转矩 通过将变频器的控制方式设为矢量控制，
实现低速高转矩。  |
|
提升速度稳定性 通过与变频器组合使用，即使负载发生变化，电动机速度也不容易下降，因此可进行稳定的速度控制。 |
对应高速运转 圆轴型电动机采用了防蠕变轴承，
零部件选择和设计方面可对应变频器控制下的高速运转。  |
通过强化绝缘，在电源电压高的地域也可以对应（输出功率200W）
三相380/400/415V输入的电动机（仅限输出功率200W），强化对于变频器驱动时产生的微浪涌电压的绝缘，因此可方心与变频器组合使用。
注意：请务必使用变频器的电子过热保护功能或电磁开关。
电动机未内藏过热保护装置，为防止过载及输出轴堵转时烧坏电动机，请使用电磁开关及变频器的电子过热保护功能。
---电磁制动的构造、制动动作特性---
无励磁动作型电磁制动的动作原理

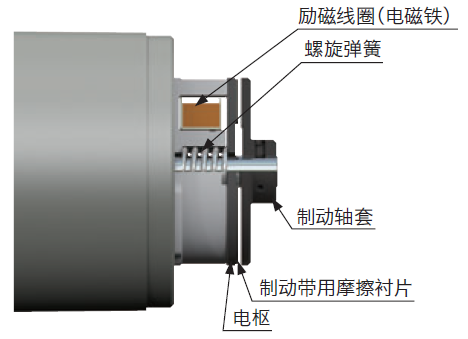

带电磁制动电动机采用无励磁动作型电磁制动。 构造例如下所示。
在励磁线圈上施加电压时，电枢受电磁铁吸引而压迫螺旋弹簧使制动
开放，电动机轴即可自由旋转。
在未施加电压的状态下电枢会释放，制动带用摩擦衬片受螺旋弹簧挤
压至制动轴套，电动机轴遭固定。
制动控制特性

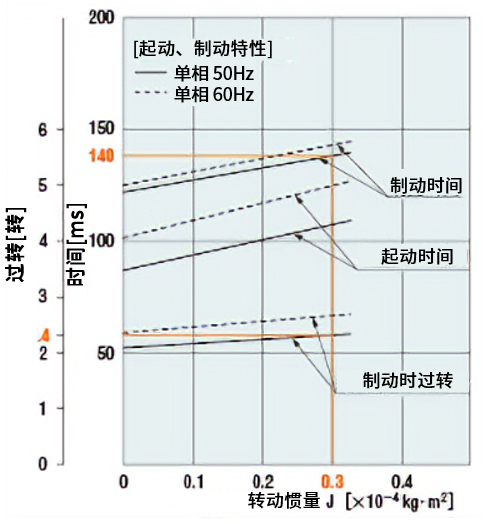

下图为带电磁制动的转动惯量和制动特性（制动时间、过转）的关系示意。制动时间及过转是切断电源的瞬间到电动机停止的时间及过转。25W的情况下，电动机轴换算的转动惯量以0.3［×10-4kg・m2］运行时，制动时间为140msec、オー过转为2.4转。
