规格

特性

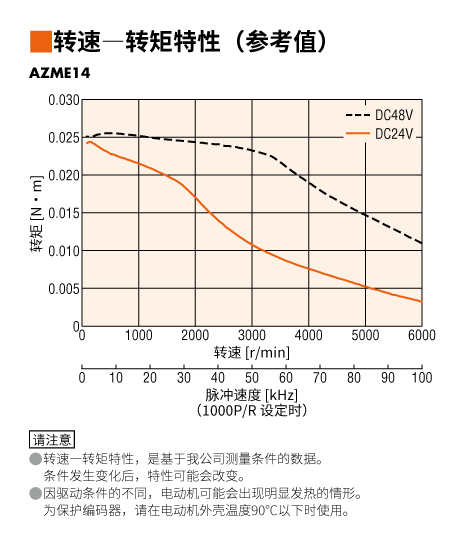

转速-转矩特性 (参考值)

转速-转矩特性 (参考值)

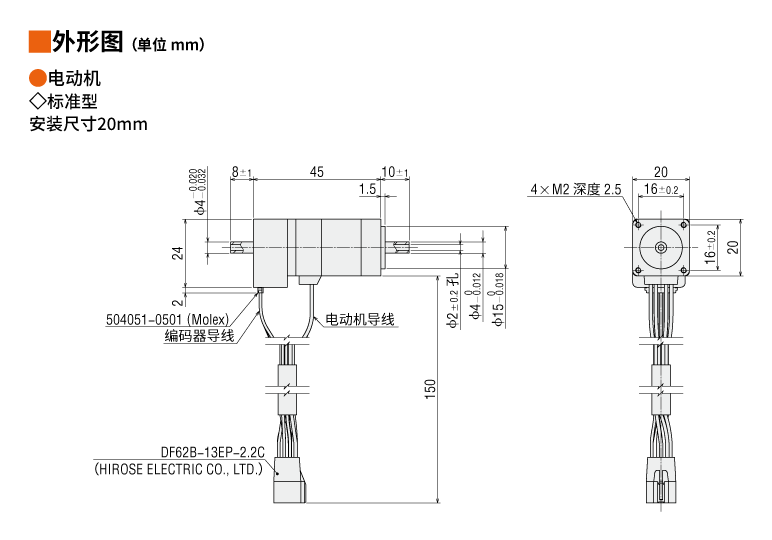

外形图

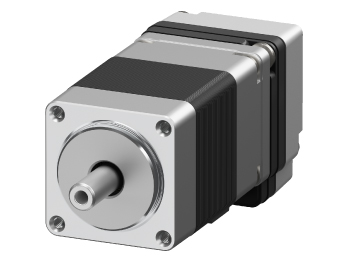

电动机

电动机

资料下载

其他规格

电动机 一般规格

项目		规格
使用环境 （运行时）	环境温度	0～+40℃（无冻结）
	环境湿度	85%以下（无结露）
	环境	电缆线型：无腐蚀性气体、无尘埃。水、油等不可直接接触。 连接器型：无腐蚀性气体、无尘埃。油等不可直接接触。
静止角度误差		AZM14、AZM15、AZM24、AZM26、AZME14、AZME24：±5分（±0.083°） AZM46、AZM48：±4分（±0.067°） AZM66、AZM69：±3分（±0.05°）
转轴振幅		0.05 T.I.R.（mm）∗
安装嵌合部相对于轴 的同心度		0.075 T.I.R.（mm）∗
安装面相对于轴 的垂直度		0.075 T.I.R.（mm）∗
非通电状态下的 多回转检测范围		AZM14、AZM15、AZM24、AZM26：±450旋转（900旋转） AZM46、AZM48、AZM66、AZM69、AZME14、AZME24：±900旋转（1800旋转）

∗

T.I.R.（Total Indicator Reading）：表示以基准轴心为中心，将测量部件旋转一圈时，百分表读数的总量。

容许径向负载・容许轴向负载

单位 =N

类型	电动机 安装 尺寸	电动机 品名	减速比	容许径向负载					容许 轴向负载
				距轴端的距离　mm
				0	5	10	15	20
标准型	20mm	AZM14 AZM15 AZME14	-	12	15	-	-	-	3
	28mm	AZM24 AZM26 AZME24		25	34	52	-	-	5
	42mm	AZM46		35	44	58	85	-	15
		AZM48		30	35	44	58	85
	60mm	AZM66 AZM69		90	100	130	180	270	30
	85mm	AZM98 AZM911		260	290	340	390	480	60
TS减速机型	42mm	AZM46	3.6、7.2、10	20	30	40	50	-	15
			20、30	40	50	60	70	-
	60mm	AZM66	3.6、7.2、10	120	135	150	165	180	40
			20、30	170	185	200	215	230
	90mm	AZM98	3.6、7.2、10	300	325	350	375	400	150
			20、30	400	450	500	550	600
PS减速机型	28mm	AZM24	7.2、10	45	60	80	100	-	40
	42mm	AZM46	5	70	80	95	120	-	100
			7.2	80	90	110	140	-
			10	85	100	120	150	-
			25	120	140	170	210	-
			36	130	160	190	240	-
			50	150	170	210	260	-
	60mm	AZM66	5	170	200	230	270	320	200
			7.2	200	220	260	310	370
			10	220	250	290	350	410
			25	300	340	400	470	560
			36	340	380	450	530	630
			50	380	430	500	600	700
	90mm	AZM98	5	380	420	470	540	630	600
			7.2	430	470	530	610	710
			10	480	530	590	680	790
			25	650	720	810	920	1070
			36	730	810	910	1040	1210
			50	820	910	1020	1160	1350
HPG减速机型	40mm	AZM46	5	150	170	190	230	270	430
			9	180	200	230	270	320	510
	60mm	AZM66	5	250	270	300	330	360	700
			15	360	380	420	460	510	980
	90mm	AZM98	5	600	630	670	710	750	1460
			15	830	880	930	980	1050	2030
谐波 减速机型	30mm	AZM24	50、100	100	135	175	250	-	140
	42mm	AZM46		180	220	270	360	510	220
	60mm	AZM66		320	370	440	550	720	450
	90mm	AZM98		1090	1150	1230	1310	1410	1300
FC减速机型	35mm	AZM24	7.2、15、25	80	120	180	230	-	80
	42mm	AZM46	7.2、10、20、30	180	200	220	250	-	100
	60mm	AZM66		270	290	310	330	350	200

• 品名​​为可用于识别产品名称的字符
• PS、PN、HPG减速机型​​：当设备仅承受​​悬挂负载​​或​​推力负载​​中的单一负载时，其使用寿命的容许值设定为​​20,000小时​​。

  ​​电动机或减速机寿命详情​​请参阅此处

径向负载与轴向负载

安全规格

法律法规资料

对应的法律法规资料可以从产品详情页的“资料下载”标签中下载。
（可下载的文件类型因产品而异。）

各国的法律法规说明请点击这里查看。

我司产品各系列对应的法律法规适应情况请点击这里查看。

有害物质

不含有超过RoHS指令（2011/65/EU,2015/863/EU）规定值的物质（10种物质）。

我司产品对产品含有化学物质规定的应对措施请点击这里查看。
