αSTEP 搭载无需电池绝对式编码器 AZ系列

AZME24B2K

汇总产品信息并打印
AZME24B2K

电动机
スクロールできます
产品类别 规格型号 交货期 未税定价(RMB) 未税折扣单价(RMB)
电动机 AZME24B2K 29个工作日 2,627.00 2,364.00
数量： (PCS)
数量： (PCS)
• 本产品为步进电动机单体品。需与驱动器、连接电缆线组合才能驱动。
• 详细规格及各种数据可能刊载在组合品名页面。请在组合品名页面确认。
• 交货期从我司收到货款并安排下订后开始计算（当日14:00截止下订，逾时顺延1个工作日）。详细请点击此处。

附属品

  • 电动机: 无

规格

特性

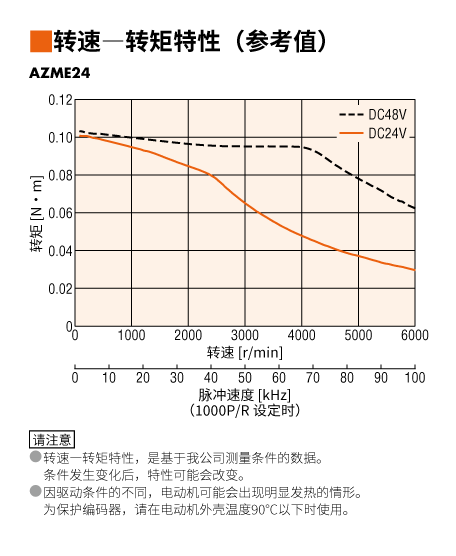

转速-转矩特性 (参考值)
转速-转矩特性 (参考值)

转速-转矩特性 (参考值)

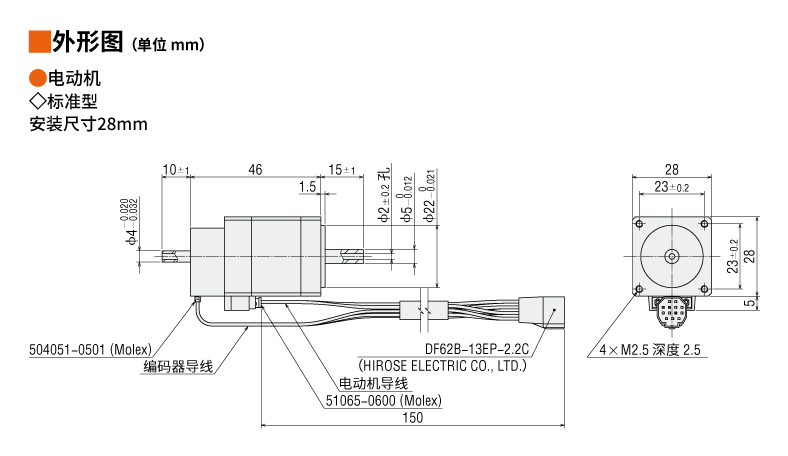

外形图

电动机
电动机

电动机

资料下载

其他规格

电动机 一般规格

项目 规格
使用环境
（运行时）		 环境温度 0～+40℃（无冻结）
环境湿度 85%以下（无结露）
环境 电缆线型：无腐蚀性气体、无尘埃。水、油等不可直接接触。
连接器型：无腐蚀性气体、无尘埃。油等不可直接接触。
静止角度误差 AZM14、AZM15、AZM24、AZM26、AZME14、AZME24：±5分（±0.083°）
AZM46、AZM48：±4分（±0.067°）
AZM66、AZM69：±3分（±0.05°）
转轴振幅 0.05 T.I.R.（mm）∗
安装嵌合部相对于轴
的同心度		 0.075 T.I.R.（mm）∗
安装面相对于轴
的垂直度		 0.075 T.I.R.（mm）∗
非通电状态下的
多回转检测范围		 AZM14、AZM15、AZM24、AZM26：±450旋转（900旋转）
AZM46、AZM48、AZM66、AZM69、AZME14、AZME24：±900旋转（1800旋转）
∗
T.I.R.（Total Indicator Reading）：表示以基准轴心为中心，将测量部件旋转一圈时，百分表读数的总量。
T.I.R.（Total Indicator Reading）：表示以基准轴心为中心，将测量部件旋转一圈时，百分表读数的总量。

容许径向负载・容许轴向负载

单位 =N
类型 电动机
安装
尺寸		 电动机
品名		 减速比 容许径向负载 容许
轴向负载
距轴端的距离　mm
0 5 10 15 20
标准型 20mm AZM14
AZM15
AZME14		 - 12 15 - - - 3
28mm AZM24
AZM26
AZME24		 25 34 52 - - 5
42mm AZM46 35 44 58 85 - 15
AZM48 30 35 44 58 85
60mm AZM66
AZM69		 90 100 130 180 270 30
85mm AZM98
AZM911		 260 290 340 390 480 60
TS减速机型 42mm AZM46 3.6、7.2、10 20 30 40 50 - 15
20、30 40 50 60 70 -
60mm AZM66 3.6、7.2、10 120 135 150 165 180 40
20、30 170 185 200 215 230
90mm AZM98 3.6、7.2、10 300 325 350 375 400 150
20、30 400 450 500 550 600
PS减速机型 28mm AZM24 7.2、10 45 60 80 100 - 40
42mm AZM46 5 70 80 95 120 - 100
7.2 80 90 110 140 -
10 85 100 120 150 -
25 120 140 170 210 -
36 130 160 190 240 -
50 150 170 210 260 -
60mm AZM66 5 170 200 230 270 320 200
7.2 200 220 260 310 370
10 220 250 290 350 410
25 300 340 400 470 560
36 340 380 450 530 630
50 380 430 500 600 700
90mm AZM98 5 380 420 470 540 630 600
7.2 430 470 530 610 710
10 480 530 590 680 790
25 650 720 810 920 1070
36 730 810 910 1040 1210
50 820 910 1020 1160 1350
HPG减速机型 40mm AZM46 5 150 170 190 230 270 430
9 180 200 230 270 320 510
60mm AZM66 5 250 270 300 330 360 700
15 360 380 420 460 510 980
90mm AZM98 5 600 630 670 710 750 1460
15 830 880 930 980 1050 2030
谐波
减速机型		 30mm AZM24 50、100 100 135 175 250 - 140
42mm AZM46 180 220 270 360 510 220
60mm AZM66 320 370 440 550 720 450
90mm AZM98 1090 1150 1230 1310 1410 1300
FC减速机型 35mm AZM24 7.2、15、25 80 120 180 230 - 80
42mm AZM46 7.2、10、20、30 180 200 220 250 - 100
60mm AZM66 270 290 310 330 350 200
  • 品名​​为可用于识别产品名称的字符
  • PS、PN、HPG减速机型​​：当设备仅承受​​悬挂负载​​或​​推力负载​​中的单一负载时，其使用寿命的容许值设定为​​20,000小时​​。

    ​​电动机或减速机寿命详情​​请参阅此处

径向负载与轴向负载

径向负载_轴向负载

安全规格

法律法规资料

对应的法律法规资料可以从产品详情页的“资料下载”标签中下载。
（可下载的文件类型因产品而异。）

各国的法律法规说明请点击这里查看。

我司产品各系列对应的法律法规适应情况请点击这里查看。

有害物质

不含有超过RoHS指令（2011/65/EU,2015/863/EU）规定值的物质（10种物质）。

我司产品对产品含有化学物质规定的应对措施请点击这里查看。
