电动传动装置
中空旋转式传动装置
DH系列
采用中空转子的传动装置。
可简化配线、配管，减少安装机构的零件。
有助于装置整体的小型化、轻量化和减少设计工时。

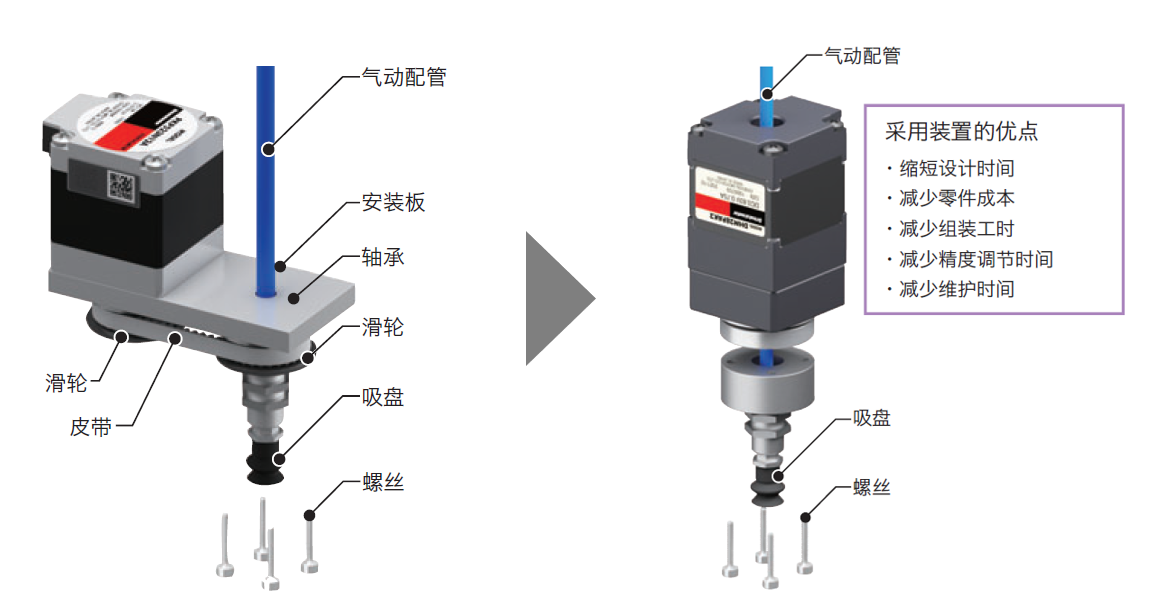

中空结构，简化装置前端的配管、配线
5相步进电动采用中空法兰的传动装置。中空部可通过气动配管、配线、光线，有助于简化装置前端的设计、小型化、轻量化。

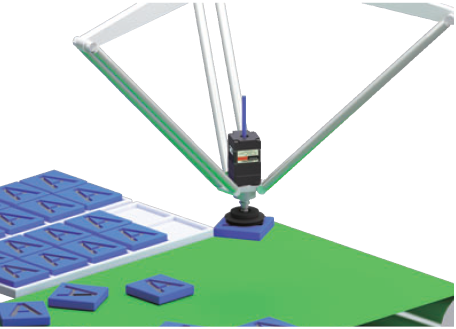

并联机器人吸盘的θ轴
|

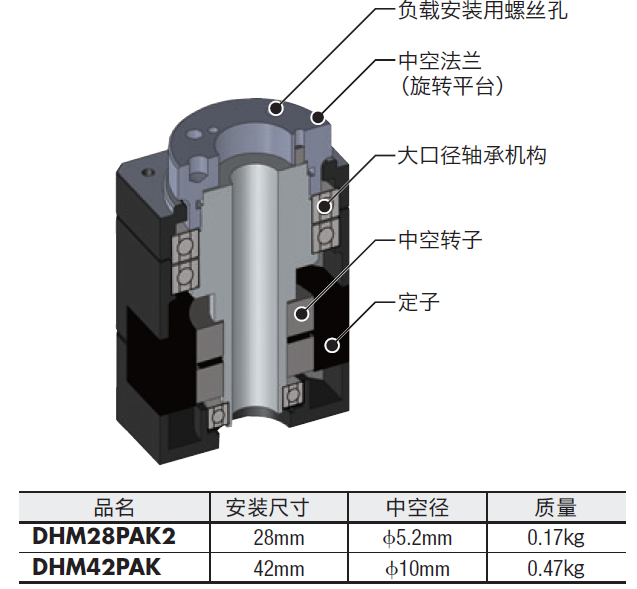

●DH系列构造 |
凸缘安装有助于减少可动部周边零件
中空法兰可直接安装负载。有助于减少可动部周边的零件数量。

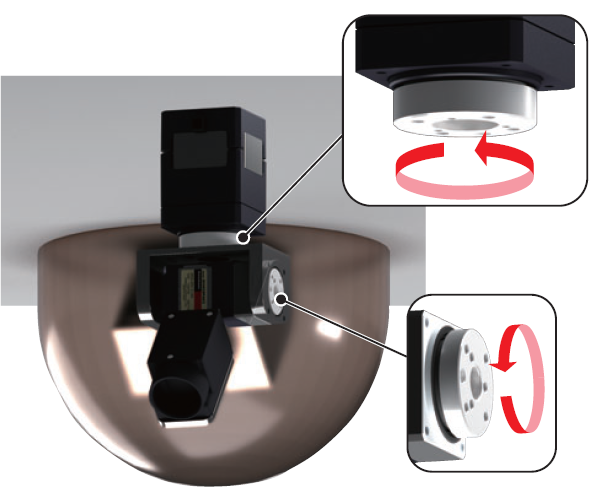

防盗摄像机的旋转轴
|

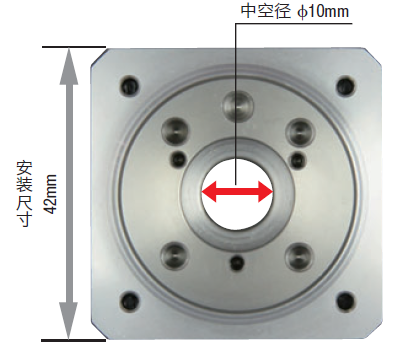

●中空径 例：DHM42PAK时
|
另外，可缩减在组装及安装精度调节上花费的时间，有助于提高客户的生产效率。

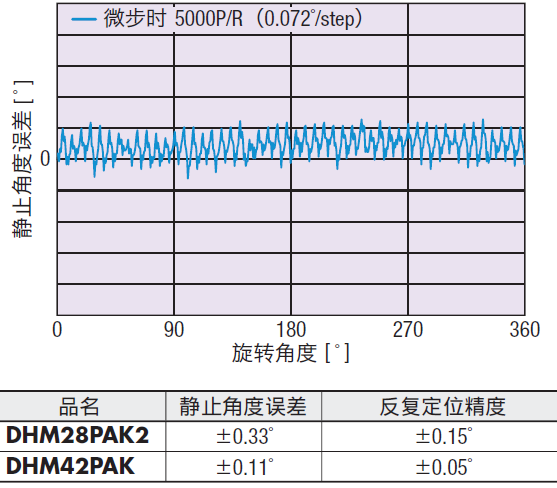

实现高精度定位
搭载5相步进电动机，可稳定重复高精度定位、细微动作。与CVD驱动器组合，通过微步驱动、平滑驱动功能，可实现抑制低速运行时振动的平滑动作。此外，中空法兰不使用联轴器或皮带等传动机构，因此不会因零件的刚性和组合误差而影响精度。

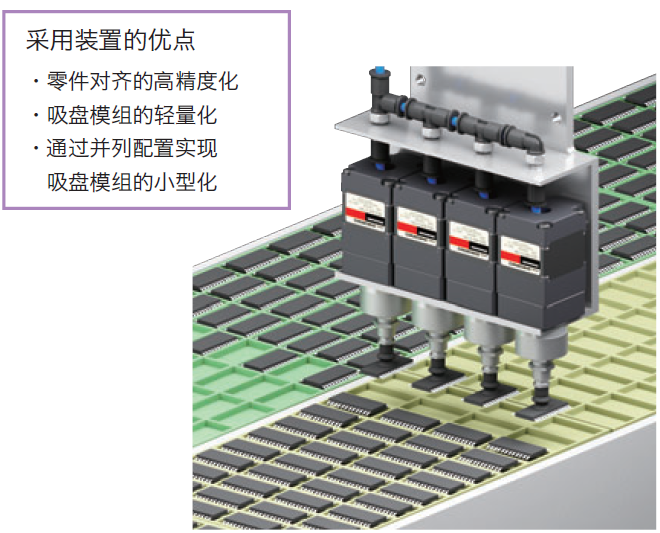

部件贴片机
并列吸盘的θ轴
|
 |
驱动器特征
▶步进电动机驱动器CVD系列（点此了解详情）●使用微步驱动，低振动
采用全数字控制的微步驱动器，大幅改善振动幅度，在全速度状态下实现更低振动，更小噪音。
●小规格的高性能驱动器
・有利于节省空间的小型、轻量驱动器
・可提早发现驱动器异常的保护功能
・可实现平衡运行的平滑驱动功能
・可通过数字开关设定运行电流
・带安装板水平出线型
|
・带安装板垂直出线型
|
|
