首页 > 产品介绍 > 电动传动装置 > 小型电动缸DR系列 搭载αSTEP AZ(规格·选购)
电动传动装置
小型电动缸

DR系列（搭载αSTEP AZ系列）

DR搭载AZ

滚珠螺杆与步进电动机组合的直动机构传动装置。实现了装置的小型化、轻量化。
驱动电动机搭载混合控制系统αSTEPAZ系列，
AZ系列采用无需电池的绝对式编码器（ABZO编码器），因此无需原点传感器、
限位传感器等外部传感器。

下载目录PDF

相关解决方案

关联产品

相关样机视频

申请纸质目录



特征
规格・选购

请分别购买小型电动缸、驱动器、连接用电缆线。
（点击相应的电动机类型，会出现相应的小型电动缸、驱动器、连接用电缆线品名间以“+”相连接的形式）

搭载αSTEP AZ系列

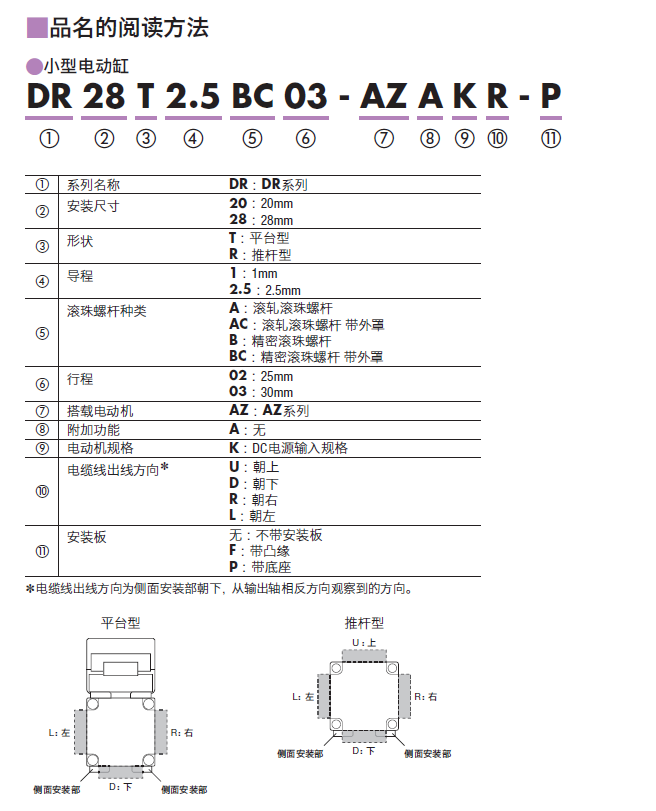

品名阅读方法

选购配件

类型
安装尺寸
冲程
滚珠螺杆种类
安装版
连接用电缆线
28mm
30mm
精密/
带精密外罩
无 /
带凸缘 /
带底座
0.5m ～ 20m
无
无 /
带底座
无

选购配件
电缆线
连接用电缆线/可动连接用电缆线
种类 品名
连接用电缆线 CC005VZ2F2 CC010VZ2F2
CC015VZ2F2 CC020VZ2F2
CC025VZ2F2 CC030VZ2F2
CC040VZ2F2 CC050VZ2F2
CC070VZ2F2 CC100VZ2F2
CC150VZ2F2 CC200VZ2F2
可动连接用电缆线 CC005VZ2R2 CC010VZ2R2
CC015VZ2R2 CC020VZ2R2
CC025VZ2R2 CC030VZ2R2
CC040VZ2R2 CC050VZ2R2
CC070VZ2R2 CC100VZ2R2
CC150VZ2R2 CC200VZ2R2

其他配件
其他配件
种类 品名
传感器组件 PADR-SN28T PADR-SP28T
PADR-SN28G PADR-SP28G
定心轴 PACS-DR28

※如需购买其他配件，可在搜索栏直接搜索品名或垂询客户咨询中心：400-820-6516。
