电动传动装置
齿条·齿轮系统
L系列
搭载AC调速电动机DSC系列
可轻松构建直线动作机构的齿条·齿轮系统L系列。
搭载AC调速电动机，实现合理的速度控制。
“轻松”构建直线动作机构
轻松构建小型的直线动作机构齿条· 齿轮系统可以轻松将电动机的旋转动作变成直线动作。
直动机构部保持小型化设计的同时，由于经过高强度加工，也可实现大负载的搬运。
|

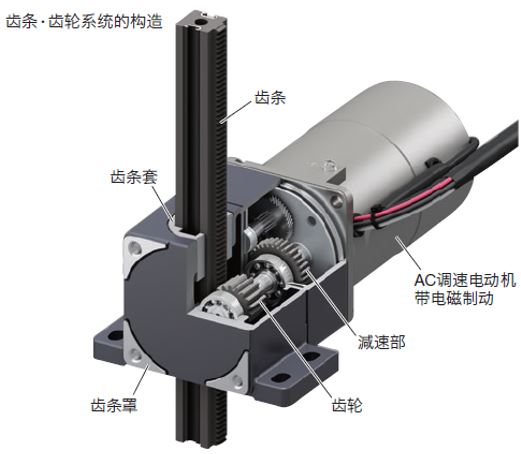

齿条·齿轮系统的动作 齿轮轴电动机由减速机（减速部）承载， 再通过齿轮传递到齿条，转变成直线运动。 |

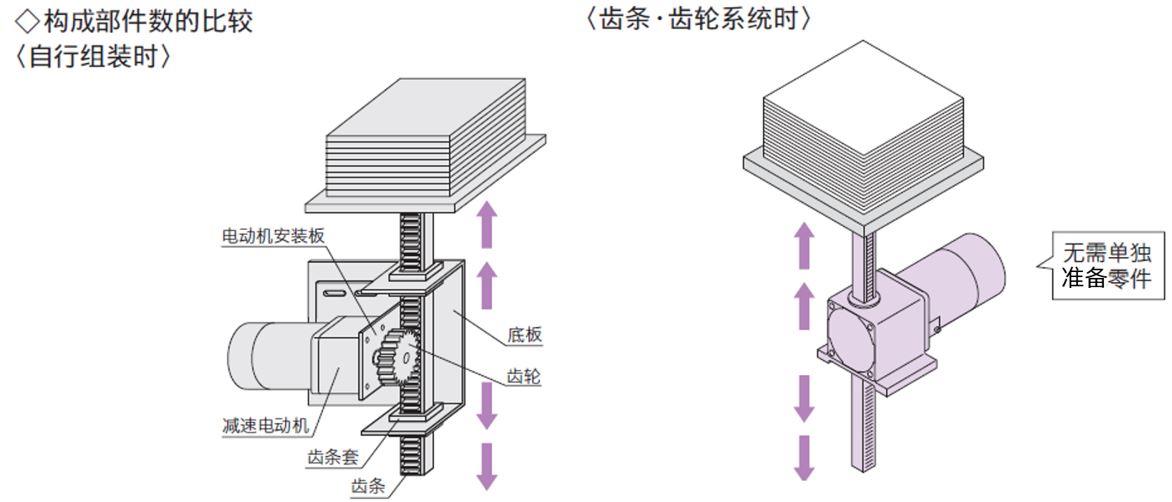

采用本公司的齿条· 齿轮系统，与自制产品相比，可减少使用的零件，也可大幅缩减设计和组装上所花费的时间。

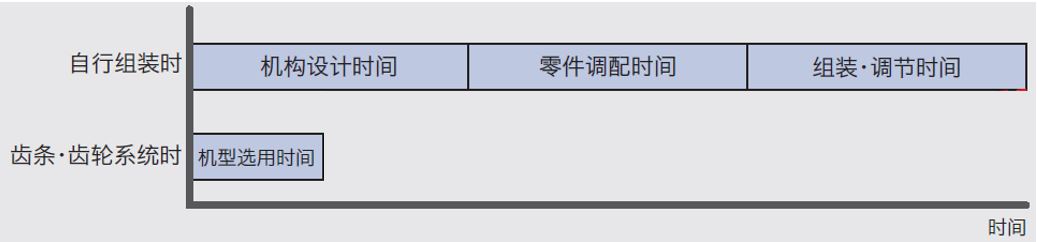

◇ 装置研发时间的比较
实现合理提升、降低的速度控制
|

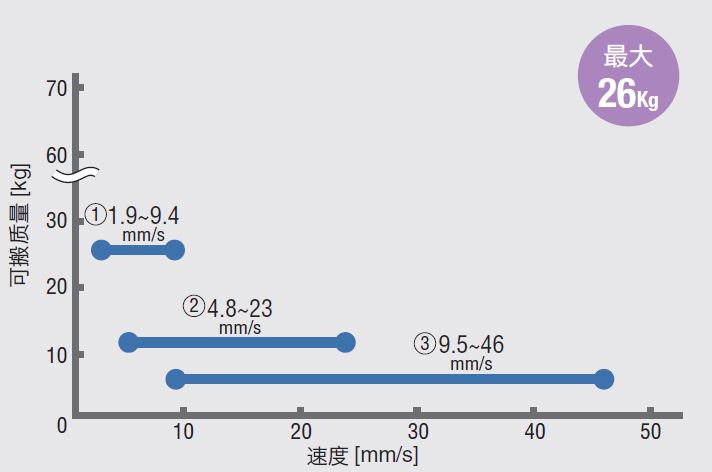

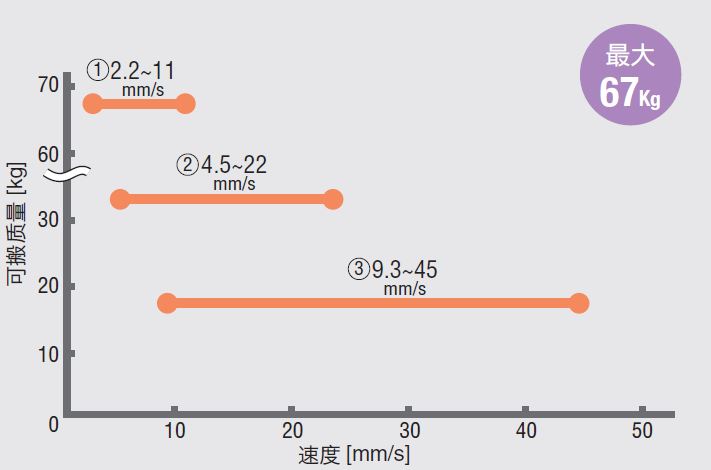

实现上下驱动 通过结构简单的齿条· 齿轮系统和AC调速电动机的组合，实现了可 搬质量6.6∼67kg。能够以合理的价格搬运重物。 可根据使用方法来选择的3个可变速度范围 搭载能够在上下运行中进行速度控制的AC调速电动机DSC系列。 每个安装尺寸可从3个可变速度范围中选择。
|

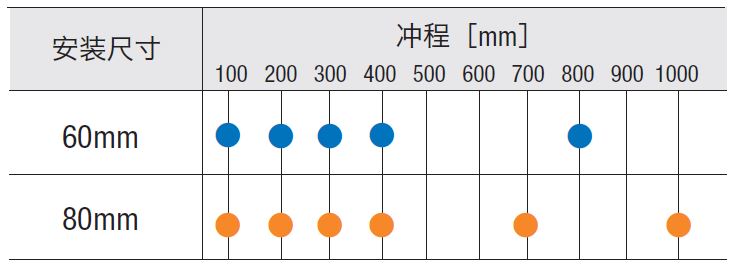

备有最长冲程为1000mm 备有最长冲程1000mm 可依据装置进行选择。备有各种相对应冲程的产品。  |
◇安装尺寸60mm
|
◇安装尺寸80mm |
小型调速器可轻松实现直线动作机构的速度控制

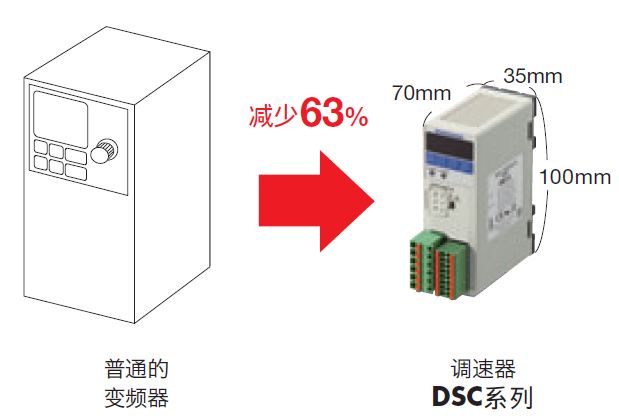

体积轻巧，功能完备| ◇小型控制器 体积与普通的变频器相比缩小了63%。
|

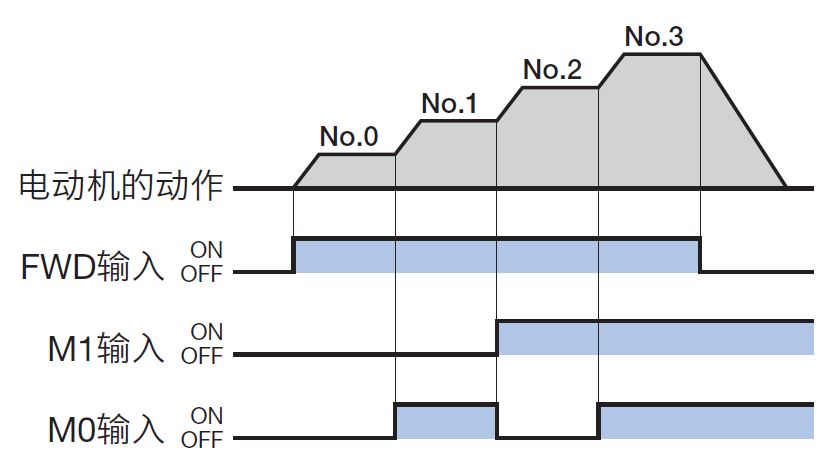

◇调速器（4速） 可设定4组运行数据，运行时可通过I/O实现 切换。  |

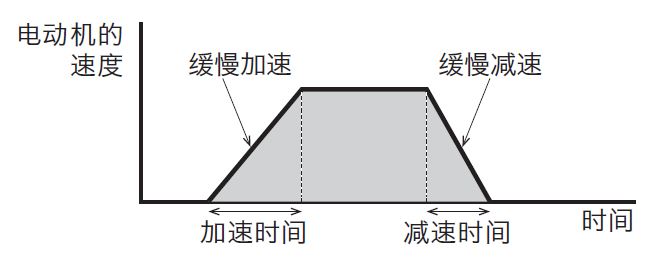

| ◇ 缓慢加速·缓慢减速 使起动停止时电动机的动作更为平滑。 可设定4段速度各自的加、减速度。
|

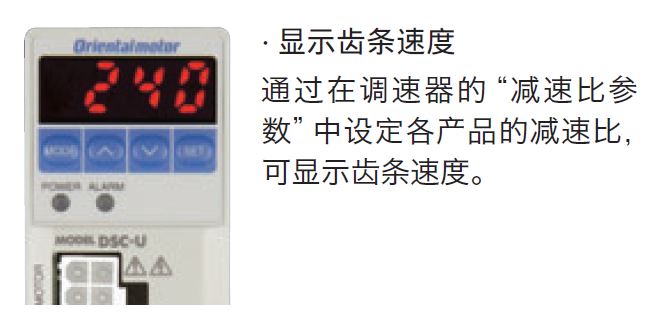

◇ 可实现直线动作状态的可视化 通过调速器内置的数字显示器，可显示齿条 速度、 警报、警告、I/O状态等。  |

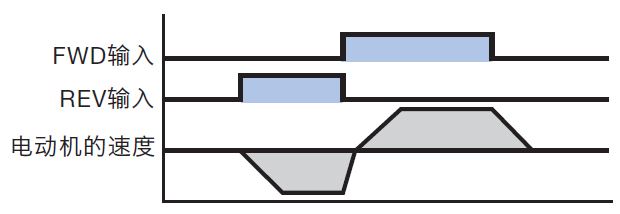

| ◇瞬时正反向运行 可瞬时切换运行中的电动机的旋转方向。 （可有条件地进行短周期切换）
|

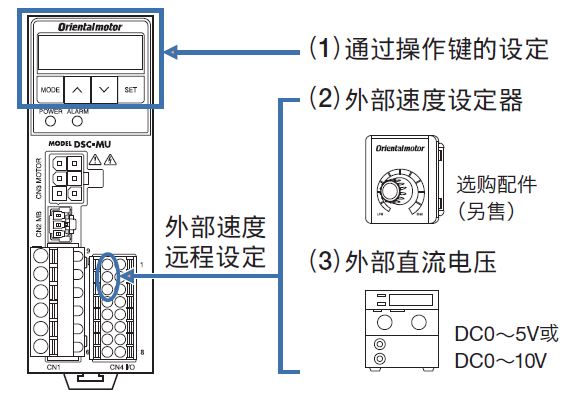

◇可进行外部速度设定 |
用途例
齿条·齿轮系统可应用于各种用途，能够如同零件般选用，且便于使用。
|

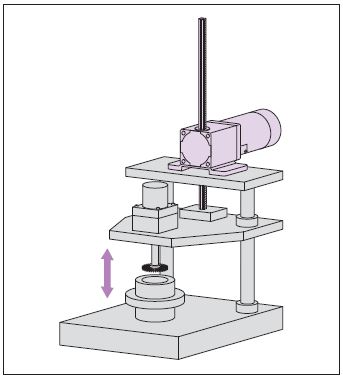

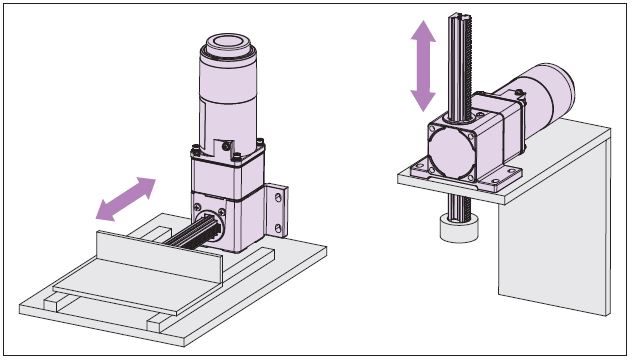

通过改变安装面，可在水平驱动、上下驱动的任意方向上使用 。 |
|
|
|
|

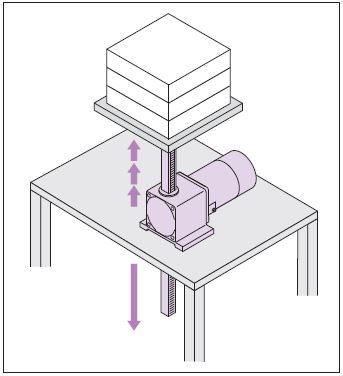

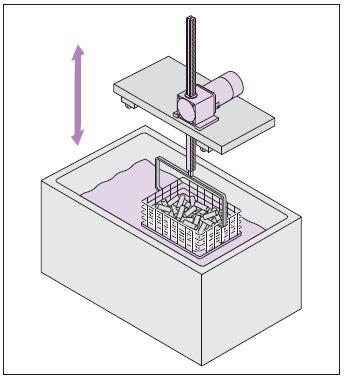

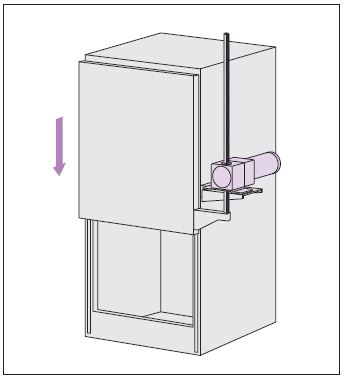

| 上下驱动也很简单。带电磁制动器，可防止掉落、保持负载。 | 利用齿条端的螺丝孔，可轻松完成负载连接或齿条固定。 | 也可利用高推力，直接抬起冲压机或工作台。 | 即使是沉重的门等的上下开闭，也可自由改变开闭速度。 |
