调速电动机
无刷电动机
BLH系列

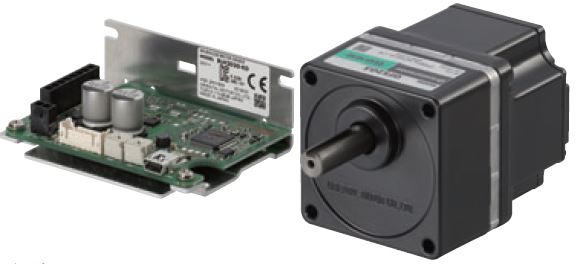

采用DC24V小型驱动器的高转矩低噪音无刷电动机。小型·薄型电动机与驱动器实现了更加丰富的性能和功能。（新增电缆线型/带电磁制动电动机电缆线型/RS485通信型产品）
・输出功率:15～100W
・速度控制范围: 100～3000r/min
・速度变动率 ±0.5%
・小型·轻量驱动器(W72mm×D55mm×H27mm、质量46g ) 15∼50W时
▶BLH系列短交期产品点此查看！最短为2个工作日(欢迎洽询具体交期)
电动机（导线型 保护等级IP40）
请分别购买小型电动缸、驱动器、连接用电缆线。
（点击相应的电动机类型，会出现相应的电动机、驱动器、连接用电缆线品名间以“+”相连接的形式）
输出轴类型
|
安装尺寸
[mm] |
额定输出
[W] |
减速比
|
额定电压
[V] |
驱动器类型
|
连接用电缆线
（电动机·驱动器间） |
电缆线套件※2
|
|---|---|---|---|---|---|---|---|
42
|
15
|
5 ～ 100
|
DC24
|
模拟信号设定型
／ 数字设定型 ／ RS-485通信型 NEW
|
连接用电缆线
／ 可动连接用电缆线 |
电源电缆线
输入/输出信号 电缆线 数字设定型用
各0.3m和1.0m两种
|
|
60
|
30
|
5 ～ 200
|
|||||
80
|
50
|
||||||
90
|
100
|
||||||
60
|
30
|
||||||
80
|
50
|
||||||
90
|
100
|
||||||
42
|
15
|
-
|
|||||
60
|
30
|
||||||
80
|
50
|
||||||
90
|
100
|
※1 15W为电动机与减速机为一体型的减速电动机。平形轴减速机GFS减速机15W产品暂不支持在线购买，如需购买请洽询客户咨询中心400-820-6516。
※2 100W用的驱动器，附带电源电缆线/输入输出信号用电缆线。
电动机（电缆线型 保护等级IP65）NEW
请分别购买小型电动缸、驱动器、连接用电缆线。
（点击相应的电动机类型，会出现相应的电动机、驱动器、连接用电缆线品名间以“+”相连接的形式）
输出轴类型
|
安装尺寸
[mm] |
额定输出
[W] |
减速比
|
额定电压
[V] |
驱动器类型
|
连接用电缆线
（电动机·驱动器间） |
电缆线套件※
|
|---|---|---|---|---|---|---|---|
60
|
30
|
5 ～ 200
|
DC24
|
模拟信号设定型
／ 数字设定型 ／ RS-485通信型 |
连接用电缆线
／ 可动连接用电缆线 |
电源电缆线
输入/输出信号 电缆线 数字设定型用
各0.3m和1.0m两种
|
|
80
|
50
|
||||||
90
|
100
|
||||||
60
|
30
|
||||||
80
|
50
|
||||||
90
|
100
|
||||||
60
|
30
|
-
|
|||||
80
|
50
|
||||||
90
|
100
|
※ 100W用的驱动器，附带电源电缆线/输入输出信号用电缆线。
电动机（连接器型）
请分别购买小型电动缸、驱动器、连接用电缆线。（点击相应的电动机类型，会出现相应的电动机、驱动器、连接用电缆线品名间以“+”相连接的形式）
| 输出轴类型 | 安装尺寸 [mm] |
额定输出 [W] |
减速比 | 驱动器类型 | 连接用电缆线 （电动机·驱动器间） |
电缆线套件 |
| 平行轴减速机 GFS减速机 |
60 | 30 | 5~100 | 模拟信号设定型 ／ 数字设定型 ／ RS-485通信型 |
连接用电缆线 ／ 可动连接用电缆线 |
电源电缆线 输入/输出信号 电缆线 数字设定型用 各0.3m和1.0m两种 |
| 80 | 50 | |||||
| 中空轴扁平减速机 FR减速机 |
60 | 30 | 5~200 | |||
| 80 | 50 |
带电磁制动电动机（电缆线型 保护等级IP65）NEW
请分别购买小型电动缸、驱动器、连接用电缆线。
（点击相应的电动机类型，会出现相应的电动机、驱动器、连接用电缆线品名间以“+”相连接的形式）
输出轴类型
|
安装尺寸
[mm] |
额定输出
[W] |
减速比
|
额定电压
[V] |
驱动器类型
|
连接用电缆线
（电动机·驱动器间） |
电缆线套件※
|
|---|---|---|---|---|---|---|---|
60
|
30
|
5 ～ 200
|
DC24
|
模拟信号设定型
／ 数字设定型 ／ RS-485通信型 |
连接用电缆线
／ 可动连接用电缆线 |
电源电缆线
输入/输出信号 电缆线 数字设定型用
各0.3m和1.0m两种
|
|
80
|
50
|
||||||
90
|
100
|
||||||
60
|
30
|
||||||
80
|
50
|
||||||
90
|
100
|
||||||
60
|
30
|
-
|
|||||
80
|
50
|
||||||
90
|
100
|
※ 100W用的驱动器，附带电源电缆线/输入输出信号用电缆线。
选购配件
电缆线
- 连接用电缆线
-
种类 品名 连接用电缆线 CC02BLH（15W、30W、50W用） CC02AXH2（100W用） - 可动连接用电缆线
-
种类 品名 可动连接用电缆线 CC02BLHR（15W、30W、50W用） CC02BL2R（100W用） - 电源电缆线&输入/输出信号电缆线套件
-
种类 品名 模拟信号设定型用
RS-485通信型用LHS003CC LHS010CC 数字设定型用 LHS003CD LHS010CD - RS-485通信用电缆线
-
种类 品名 连接驱动器与上一级主设备的电缆线 CC030-RS 连接驱动器之间的电缆线 LHS003CC
其他
- 电动机·减速机安装底座
-
种类 品名 电动机·减速机安装底座 SOL0B SOL0M3 SOL2M4 SOL4M6 SOL5M8
- 外部速度设定器 / DIN导轨安装底座/ 驱动器外罩/ 法兰输出头
-
种类 品名 外部速度设定器 PAVR2-20K DIN导轨安装底座 MADP01 /MADP02 驱动器外罩 PADC-BLH2D 法兰输出头 AGD580B
