- 附件：
- 电动机：减速机、安装用螺丝、平行键、使用说明书

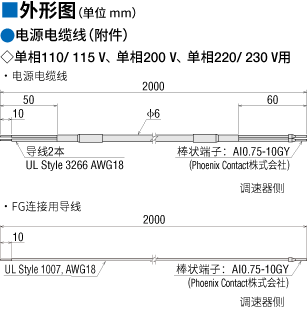

调速器：电源电缆线(2m)、使用说明书、使用指南
电缆线：连接用电缆线(10m)
- 安全规格：
-
| 产品类别 | 产品名称 | 基准交货期（出库） | 未税单价（RMB） | |
|---|---|---|---|---|
| 电动机 | SCM540UA-120 | 39个工作日 | 1,314.00 | |
| 调速器 | US2D40-UA-CC | 14个工作日 | 1,041.00 | |
| 连接用电缆线 | CC10SC | 14个工作日 | 686.00 |
●生产信息
预计2026/1/30停止销售
●构成产品名称
| 电动机 | SCM540GV-UA（电动机） 5GV120B（减速机） |
|---|
| 安装尺寸 | 90mm |
|---|---|
| 轴/减速机型 | 平行轴联体型 |
| 减速比 | 120 |
| 时间额定 | 连续 |
| 最大输出 | 40W |
| 电压/ 频率 / 电流 / 消费电力 | 单相110V / 60Hz / 1.1A / 107W 单相115V / 60Hz / 1.1A / 107W |

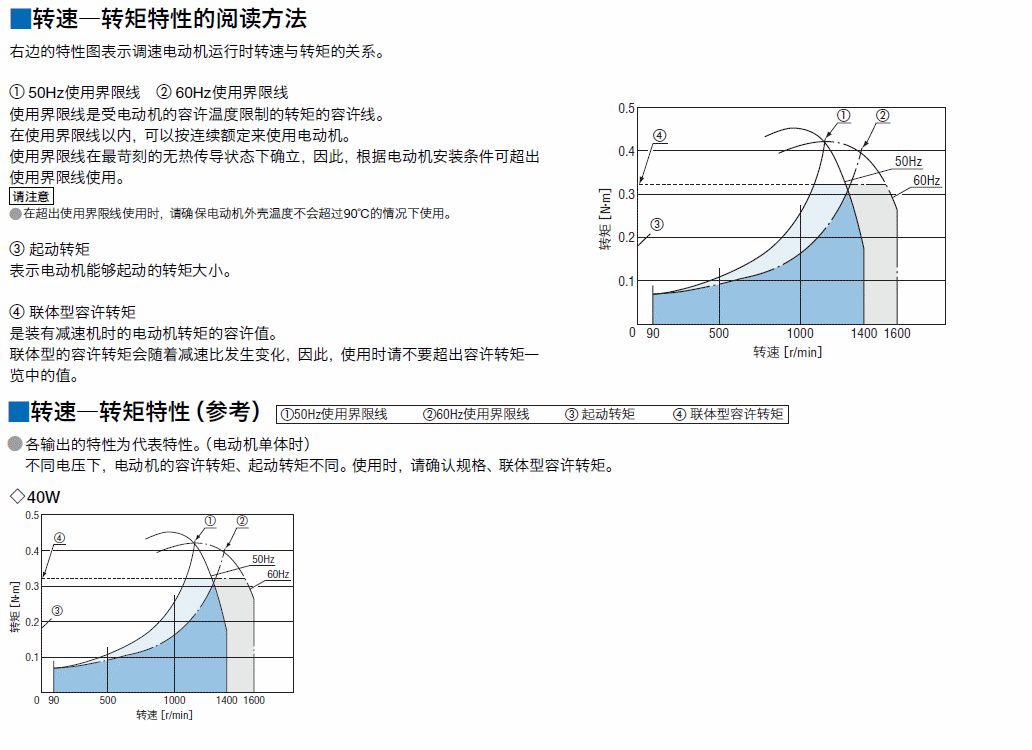

| 启动转矩（电动机轴） | 单相110V / 60Hz: 180mN･m 单相115V / 60Hz: 190mN･m |
| 速度控制范围 | 60Hz: 0.75-13.3r/min |
| 容许转矩（电动机轴） | 单相110V / 60Hz, 设定转速90r/min: 70mN･m 单相115V / 60Hz, 设定转速90r/min: 70mN･m 单相110V / 60Hz, 设定转速1450r/min: 320mN･m 单相115V / 60Hz, 设定转速1450r/min: 320mN･m |
| 减速机安装时的容许转矩 | 单相110V / 60Hz, 设定转速0.75r/min: 6.8N・m 单相115V / 60Hz, 设定转速0.75r/min: 6.8N・m 单相110V / 60Hz, 设定转速12r/min: 30N・m 单相115V / 60Hz, 设定转速12r/min: 30N・m |
| 容许负载转动惯量J | 17000×10^-4kg･m^2 |
| 旋转方向 | 电动机的旋转方向为同方向 |
| 过热保护装置型 | 内藏过热保护装置（自动恢复型） |
| 电动机部 质量 | 4.0kg |
| 电路部 质量 | 0.3kg |

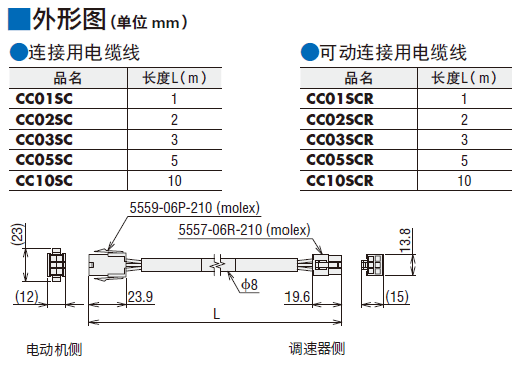

- ●连接用电缆线
●连接用电缆线 长度：10m
●可变速度范围的数值均为空载状态时的数值。
部分产品3D CAD可至web2CAD页面进行下载。使用方法请点击此处确认。
| 2D-CAD | 电动机/减速机 | A1217C.dxf |
|---|---|---|

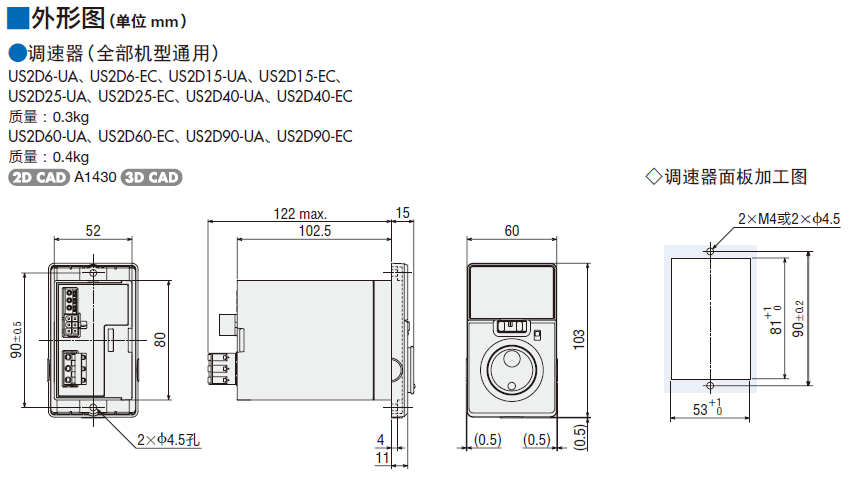

| 调速器 | A1430.dxf | |
| 3D-CAD | 电动机/减速机(STEP) | A1217C.zip |
| 调速器(STEP) | A1430.zip | |
| 3D-CAD(web2CAD) | 调速器 | 点击进入web2CAD页面 |
| 资料 | UL认证书（电动机） | UL_E64197V3S3.pdf |
| UL认证书（调速器） | UL_E91291V1S14.pdf | |
| CCC自我声明书（电动机） | CCC_2020980401003119.pdf | |
| CE符合性声明书（电动机） | CE-9178.pdf | |
| CE符合性声明书（调速器） | DoC-9200.pdf | |
| 产品目录 | 调速电动机 US2系列 | cp_02_us2_2020g.pdf |
| 使用说明书 | AC调速电动机 SCM电动机 | HM-9428CB.pdf |
| AC 调速器 US2 系列 | HP-5086B.pdf |
