- 附件：
- 驱动器：CN1连接器、CN4连接器
- 安全规格：
-
| 产品类别 | 产品名称 | 基准交货期（出库） | 未税单价（RMB） | |
|---|---|---|---|---|
| 电动机 | BLM5200HPK-5EB200B-L | 39个工作日 | 4,529.00 | |
| 驱动器 | BMUD200-C | 5个工作日 | 1,235.00 | |
| 电缆线 | CC040HBLB | 请另洽询 | 请另洽询 |
此产品无法加入报价单，请再次确认或联系我们。
●生产信息
已于2025/3/31停产
●构成产品名称
| 电动机 | BLM5200HPK（电动机） 5EB200B（减速机） |
|---|
| 轴/减速机型 | 底脚安装减速机 JB减速机 |
|---|---|
| 减速比 | 200 |
| 额定输出 | 200W |
| 电源输入 额定电压 | 单相200-240V/三相200-240V |
| 电源输入 电压容许范围 | -15～+10% |
| 电源输入 额定频率 | 50/60Hz |
| 电源输入 频率容许范围 | ±5% |
| 电源输入 额定输入电流 | 单相：2.7A / 三相：1.5A |
| 电源输入 最大输入电流 | 单相：4.9A / 三相：3.4A |

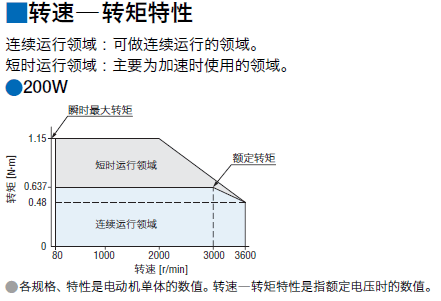

| 额定转矩（电动机轴） | 0.637N・m |
| 额定转速（电动机轴） | 3000r/min |
| 速度控制范围 | 0.4-18r/min ※1 |
| 容许转矩 | 91.3N・m（0.4-15r/min） 60.3N・m（18r/min） |
| 容许负载转动惯量J | 400000×10^-4kg･m^2（0.4-7.5r/min） 144000×10^-4kg･m^2（15r/min） 81000×10^-4kg･m^2（18r/min） |
| 容许负载转动惯量J（瞬时停止或是瞬时进行正反运行的场合） | 133333×10^-4kg･m^2（0.4-7.5r/min） 48000×10^-4kg･m^2（15r/min） 27000×10^-4kg･m^2（18r/min） ※2 |
| 速度变动率（对负载） | ±0.2% 以下：条件 0 ～额定转矩、额定转速、额定电压、常温 |
| 速度变动率（对电压） | ±0.2% 以下：条件 额定电压−15～+10%、额定转速、空载、常温 |
| 速度变动率（对温度） | ±0.2% 以下：条件 使用环境温度0～+40°C、额定转速、空载、额定电压 |
| CE标志 | 是的 |
| 电动机部 质量 | 7.6kg（包含减速机） |
| 电路部 质量 | 0.8kg |

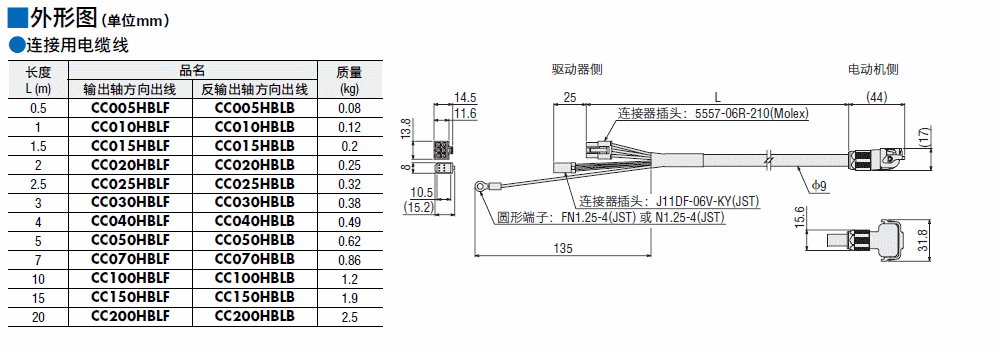

- 连接用电缆线长度：4m
电缆线出线方向：反输出轴方向
输出轴材质：铁
旋转方向：和电动机反方向
电动机部保护等级：IP44
- ※1 输出轴转速是转速除以减速比后得出的值。
※2 也适用于数字设定将减速时间设定成小于0.1秒的情况。
部分产品3D CAD可至web2CAD页面进行下载。使用方法请点击此处确认。

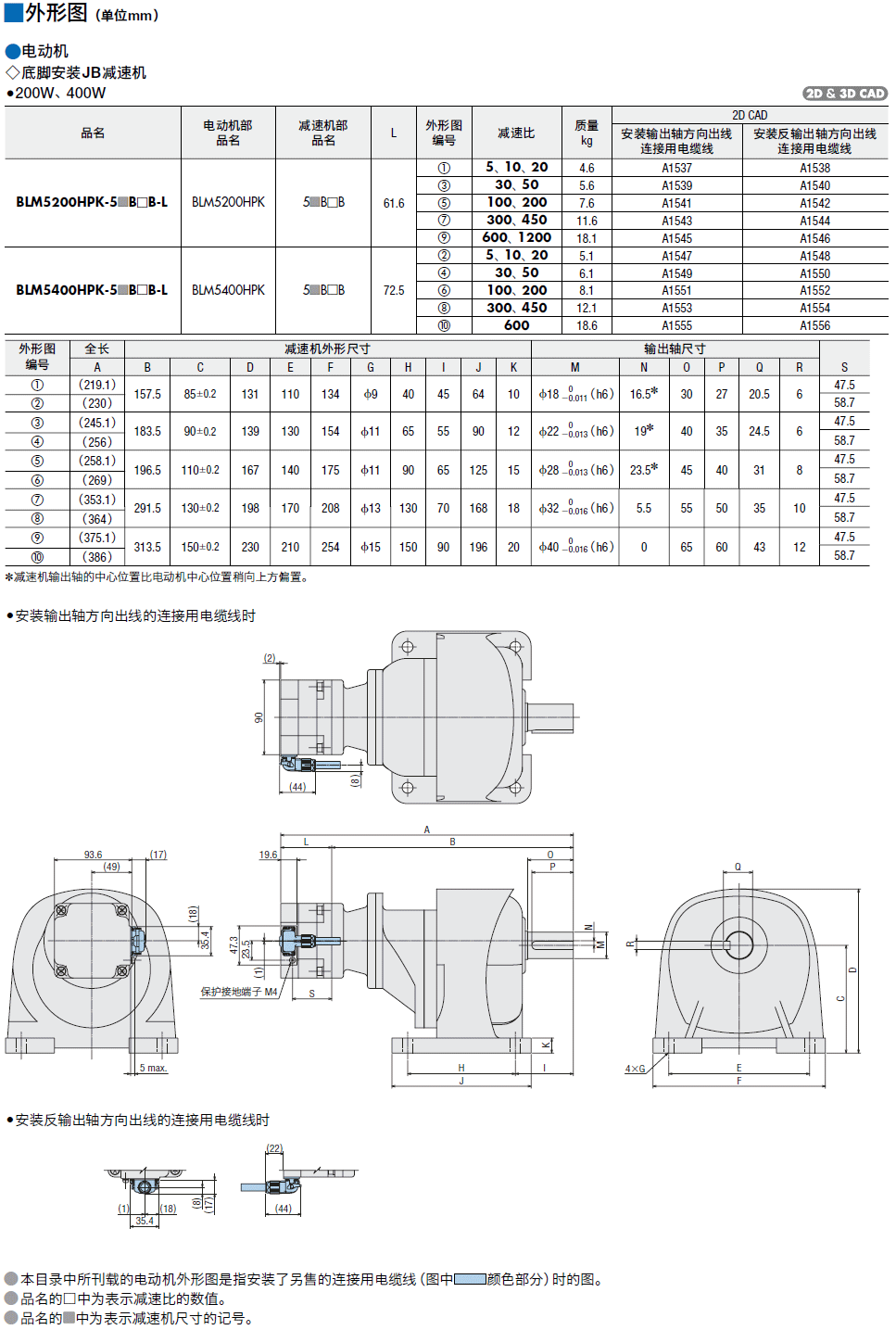

| 2D-CAD | 电动机/减速机 | A1542.dxf |
|---|---|---|
| 驱动器 | A1343.dxf | |
| 3D-CAD | 电动机/减速机（STEP） | A1542.zip |
| 资料 | UL认证书（电动机） | UL_E335369V2S1.pdf |
| UL认证书（驱动器） | UL_E171462V4S16.pdf | |
| CE/UKCA符合性声明书（电动机/驱动器） | DoC-9194.pdf | |
| 不使用RoHS对象物资证明（电动机） | EU_RoHS_BLM.pdf | |
| 不使用RoHS对象物资证明（驱动器） | EU_RoHS_BMUD.pdf | |
| 产品目录 | 无刷电动机 BMU系列 | 2012b026cpcpbmu.pdf |
| 使用说明书 | 无刷电动机 BLM电动机 连接器型JH减速机/JB减速机/JV减速机 | HM-5198B.pdf |
| 无刷电动机 BMU系列 200W / 300W / 400W | HM-5219B.pdf |
