蜗轮减速机
蜗轮减速机
• 适用电动机：无刷电动机 平行轴减速机30W
• 容许转矩约为平行轴减速机的3倍
• 用于需要自锁防止因自重而掉落的负载保持用途
• 通过直交轴/中空轴实现省空间化
特征
连大幅提升容许转矩
小型、低底盘，与平行轴减速机相比，可提高约3倍的容许转矩。适用于以下用途。
● 高减速、低速驱动需要高转矩时
● 希望机构小型化（低底盘）时

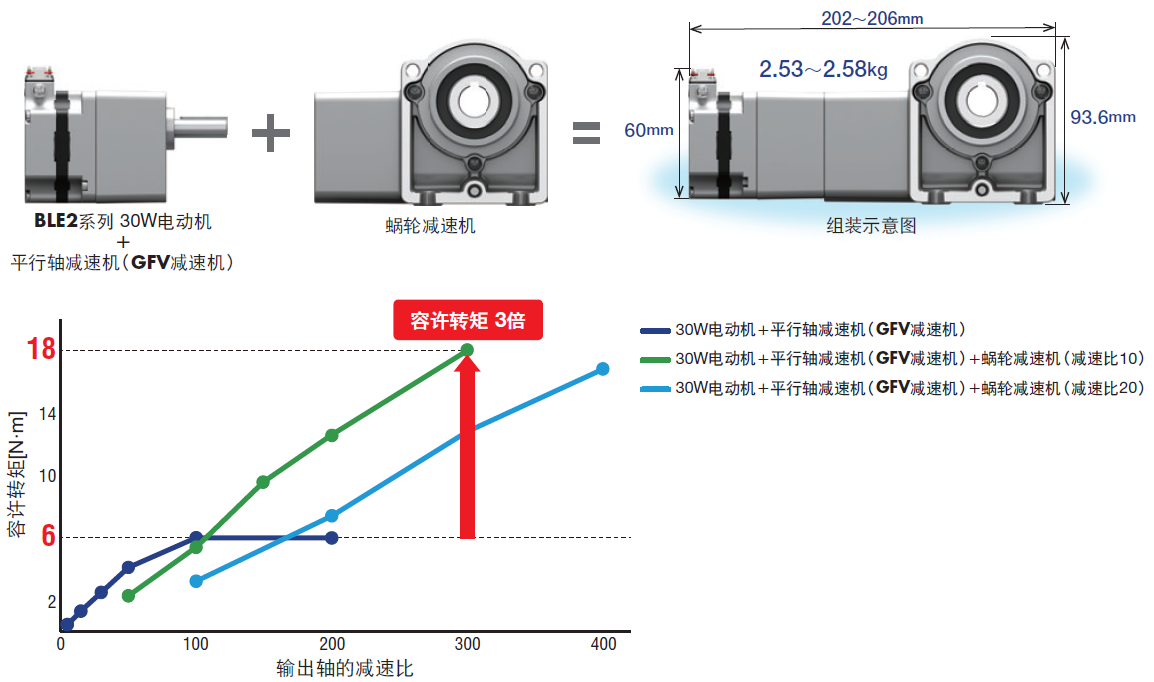

例：BLE2系列 30W电动机+平行轴减速机（GFV减速机）与蜗轮减速机组合使用时
通过自锁保持负载

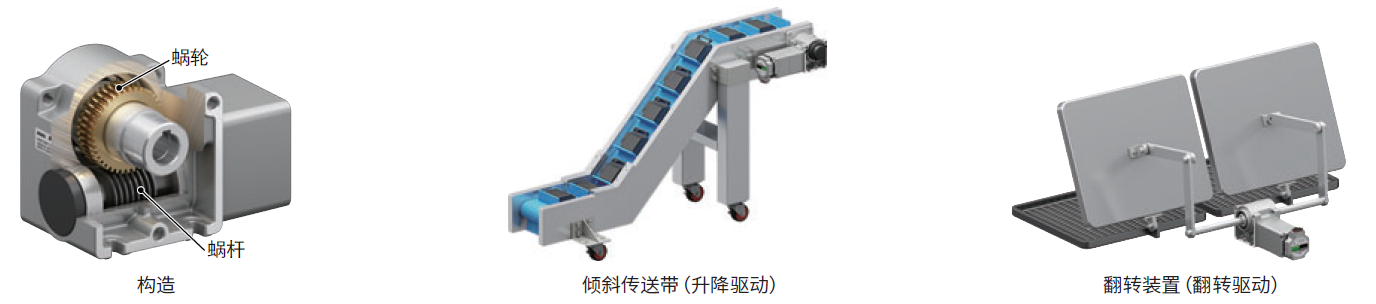

希望从输出轴侧（蜗轮侧）旋转时，由于摩擦原因，蜗杆无法移动的现象称为自锁✽。
用于需要防止因自重而掉落的用途（升降驱动、翻转驱动等）时，可提高安全性。
✽可能会有因润滑和齿面的状态、冲击和振动而无法发挥自锁的效果的情况。
※本产品暂时无法在线购买如需购买还请联络客户咨询中心或距离您最近的销售点（▶点此查看各销售点联络方式）

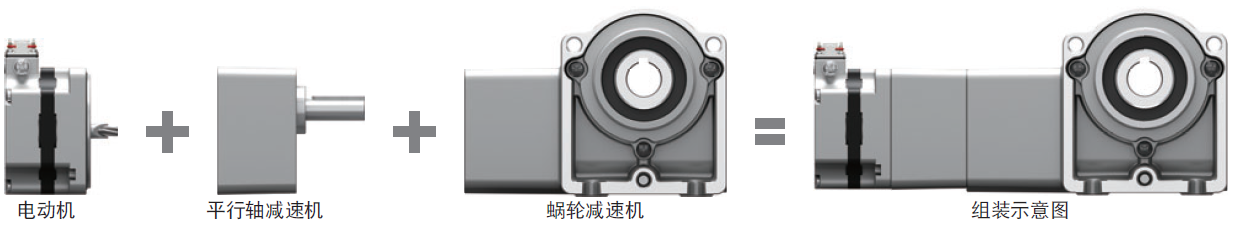

● 电动机、平行轴减速机、蜗轮减速机为另售产品。
● 品名的□中为表示减速比的数值。
用于需要防止因自重而掉落的用途（升降驱动、翻转驱动等）时，可提高安全性。
✽可能会有因润滑和齿面的状态、冲击和振动而无法发挥自锁的效果的情况。
| 与电磁制动的区别 本公司的电磁制动是为电源OFF时保持负载而设计。（无励磁动作型电磁制动） 自锁与电磁制动器不同，不仅适用于停止时的保持力，还适用于旋转中不希望反向动作的机构。 无需电磁制动的控制和配线，有助于简化装置构成。 |

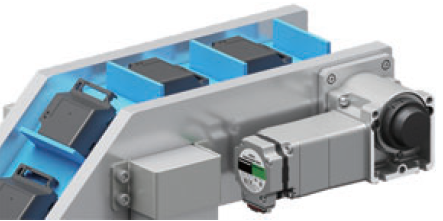

通过直交轴/中空轴实现省空间化
● 希望电动机轴与输出轴部分成直角、机构小型化（低底盘）时 |
|
种类
| 品名 | 減速比 | |
|---|---|---|
|
AGW2G10H-B | 10 |
| AGW2G20H-B | 20 |
适用产品
| 电动机 | 平行轴减速机 | 蜗轮减速机 |
组合时的输出轴减速比 | ||||
|---|---|---|---|---|---|---|---|
| 机型 | 系列 | 输出功率 | 品名 | 减速比 |
品名 | 减速比 | |
| 无刷 电动机 |
BMU系列 BLE2系列 |
30W | GFV2G□ GFV2G□S |
5、10、15、 20、30 |
AGW2G10H-B | 10 | 50、100、150、 200、300 |
| 5、10、 15、20 |
AGW2G20H-B | 20 | 100、200、 300、400 |
||||
| BXⅡ系列 BLH系列 |
30W | GFS2G□ | 5、10、15、 20、30 |
AGW2G10H-B | 10 | 50、100、150、 200、300 |
|
| 5、10、 15、20 |
AGW2G20H-B | 20 | 100、200、 300、400 |
||||
● 品名的□中为表示减速比的数值。
适用电动机
▶无刷电动机 BMU系列 ·通过设定盘简单操作 ·4段速度运行 ·配线简单 ·输出功率：30∼400W ·速度控制范围：80∼4000r/min |
 ▶无刷电动机BLE2系列 ·可选择4种数据设定方法的多功能机型 ·转矩限制、16段速运行 ·带电磁制动可在上下驱动时保持负载 ·输出功率：30∼400W ·速度控制范围： 80∼4000r/min |
▶无刷电动机BXⅡ系列 · 可进行定位控制的多功能机型 · 速度变动率±0.05% · 带电磁制动可在上下驱动时保持负载 · 输出功率：30∼400W · 速度控制范围： 2∼4000r/min （模拟信号设定时为 30∼4000r/min） |
▶无刷电动机 BLH系列 ·DC24V输入 小型驱动器 ·适合装入设备内部 ·RS-485通信对应 ·输出功率：15∼100W ·速度控制范围： 80∼3000r/min （模拟信号设定时为 100∼3000r/min） |
