丝杠带适配器

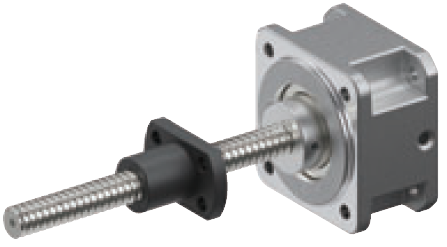

丝杠带适配器
·采用滑动丝杠和耐磨损性能高的树脂螺母
·安装尺寸30/42mm、行程50～300mm
·推力、自锁力 最大100N（安装尺寸42mm）
·组合电动机新增αSTEP AZ系列安装尺寸28mm和42mm的产品
特征
--点击观看视频介绍--

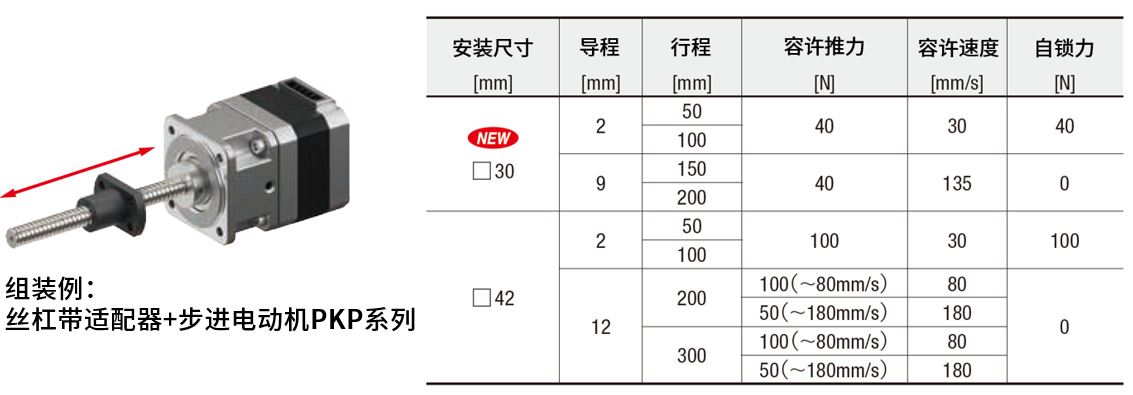

安装尺寸42mm、推力100N、容许速度180mm/s
・容许推力100N、行程50∼300mm、容许速度180mm/s
・在保持小型化的同时，实现了高推力和高速。有助于改善装置的生产节拍
・在保持小型化的同时，实现了高推力和高速。有助于改善装置的生产节拍
自锁力100N（导程2mm）。可保持负载
可用于防止因自重而坠落、移动的负载保持用途。
*从外部移动螺母时，由于摩擦的关系，螺杆轴无法动作的现象称为自锁。
*从外部移动螺母时，由于摩擦的关系，螺杆轴无法动作的现象称为自锁。
优点
·减少发热：可在无励磁状态下保持负载，缩短励磁时间，实现低发热
·降低成本：可削减负载保持用的电磁制动器（导程2mm时）
·减少发热：可在无励磁状态下保持负载，缩短励磁时间，实现低发热
·降低成本：可削减负载保持用的电磁制动器（导程2mm时）

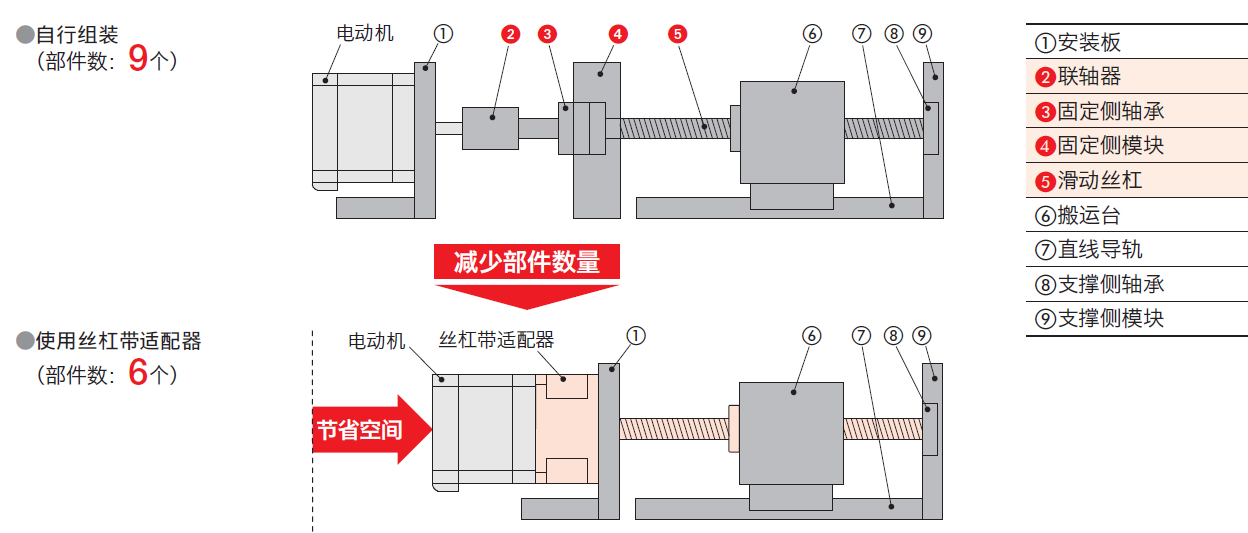

节省空间，可在更短时间内进行装置设计
通过使用丝杠带适配器，可减少部件数量，节省空间，缩短组装及安装精度等的调节时间。可在更短时间内研发装置。

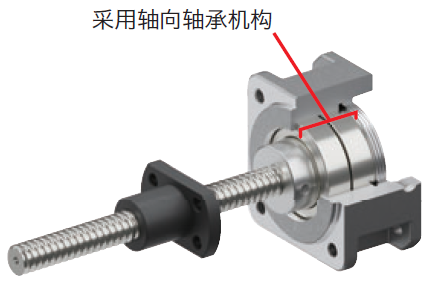

直接承受轴向负载
采用轴向轴承机构，可直接承受轴向负载，可靠性高。 |
采用耐磨损性能高的树脂螺母

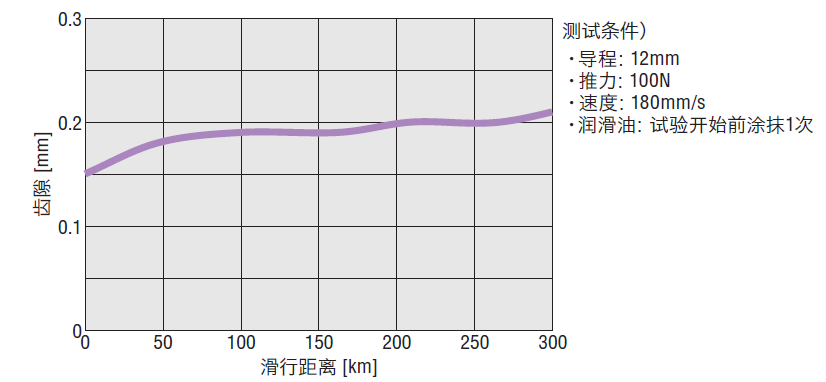

导程12mm的齿隙变化量（参考值） |

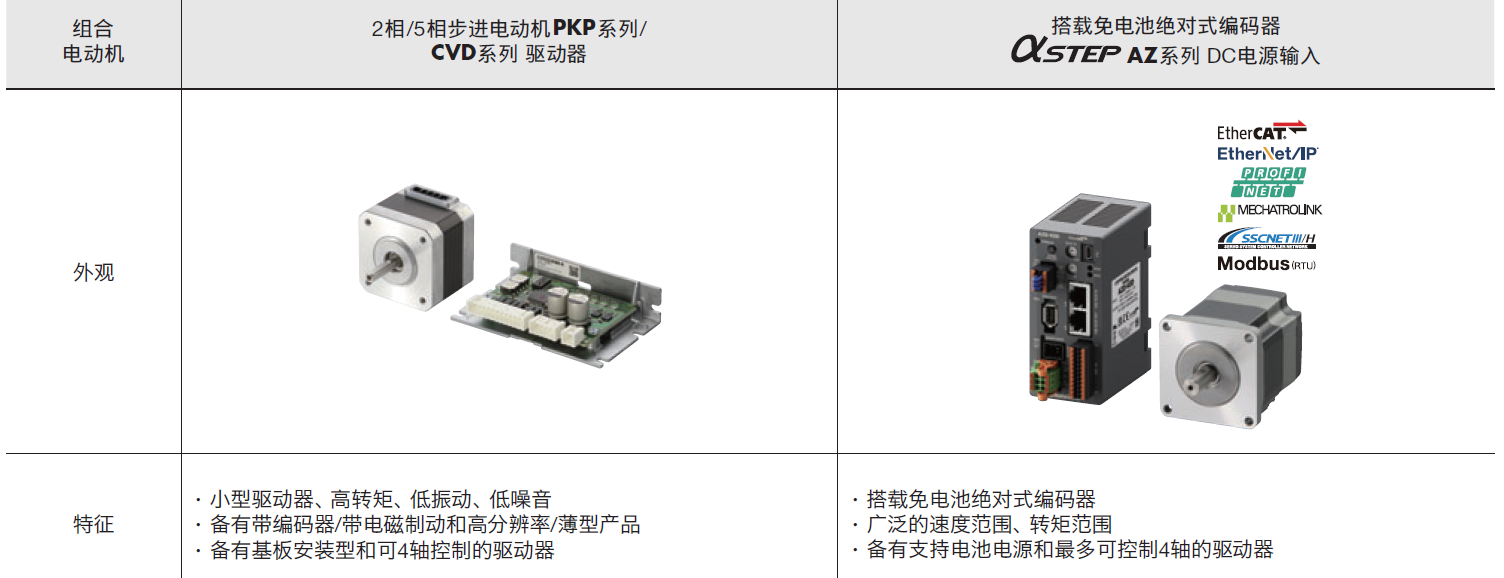

通过各种电动机和驱动器，实现更可靠的动作
可将带编码器·带电磁制动等附加功能、搭载免电池绝对式编码器的电动机与可实现低振动、低噪音驱动、FA网络对应的驱动器组合使用。

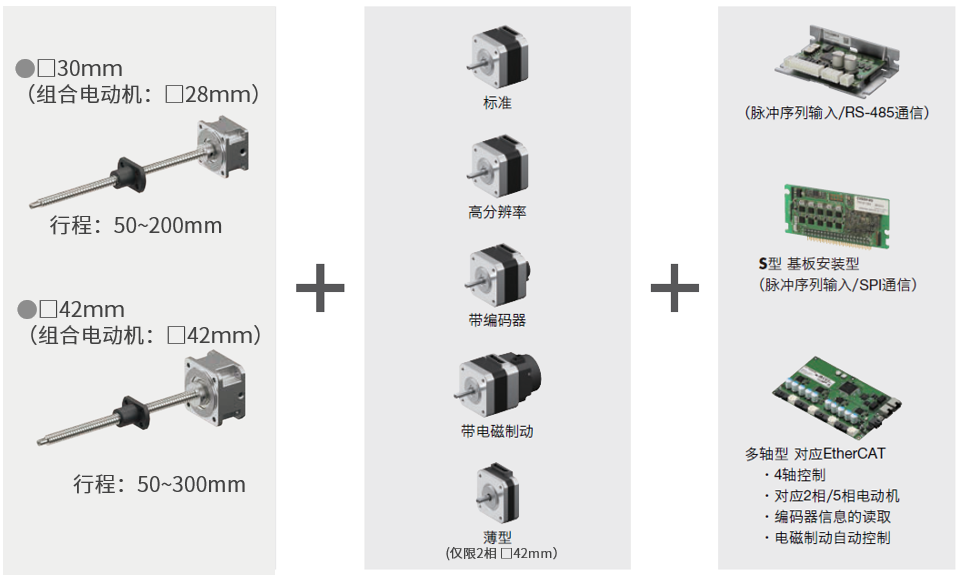

与2相/5相步进电动机PKP系列和CVD系列驱动器组合
可将搭载编码器、电磁制动等附加功能的电动机与可实现低振动、低噪音驱动的驱动器组合使用。
通过低振动驱动，可减少丝杠带适配器的螺母磨损，延长添加润滑油的间隔时间等。
通过低振动驱动，可减少丝杠带适配器的螺母磨损，延长添加润滑油的间隔时间等。

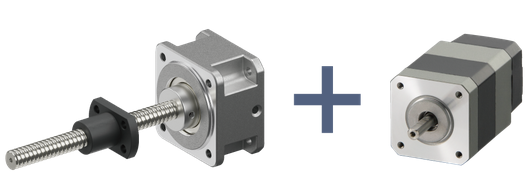

| ●与薄型2相步进电动机的组合 ·也可安装在狭窄的空间中 （需要根据负载条件进行选择） 全长41.1mm✽ ： □42mm 丝杠带适配器+ □42mm 薄型2相步进电动机  ✽ 不包括滑动丝杠的长度 |

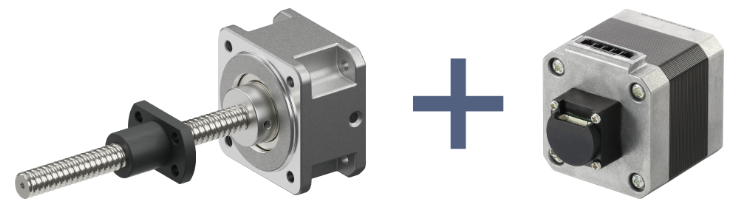

●与带编码器步进电动机的组合 ·通过位置监控和位置偏移检测提高装置的可靠性 ·减少编码器组装的工时  |

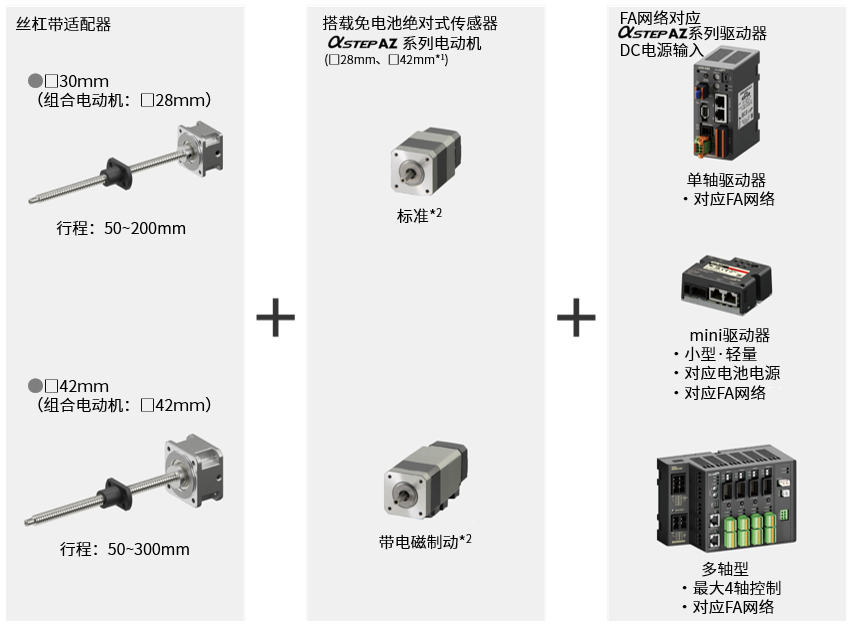

与搭载免电池绝对式传感器的αSTEP AZ系列组合使用
丝杠带适配器通过与AZ系列组合使用，无需外部传感器页可实现高精度原点返回。而且对应主要的FA网络，有助于统一管理装置情报、节省配线。
应用例
通过减少连接电动机和螺丝的联轴器等部件，实现装置的省空间化。

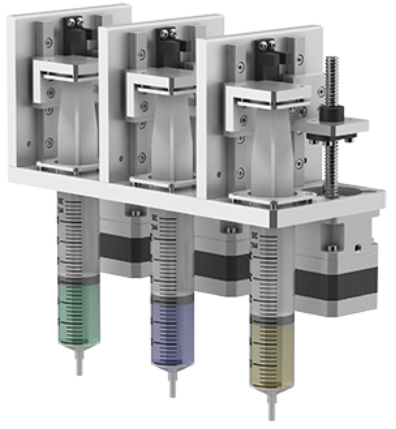

| ●注射泵（点此查看相关解决方案） 通过自锁，可在电源关闭时保持负载。 （导程2mm的产品）  |

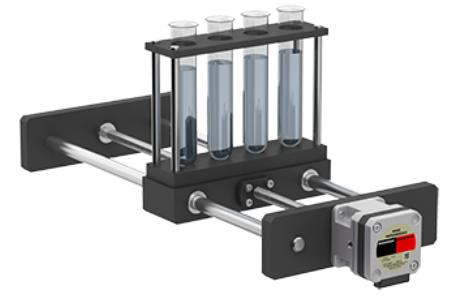

●试管输送 可在180mm/s下进行定位搬运。 （导程12mm的产品）  |

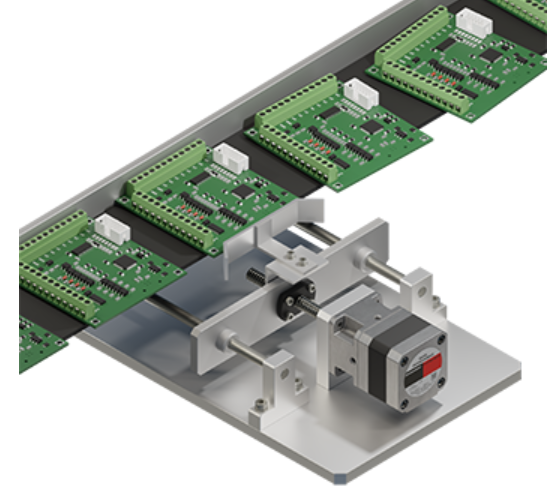

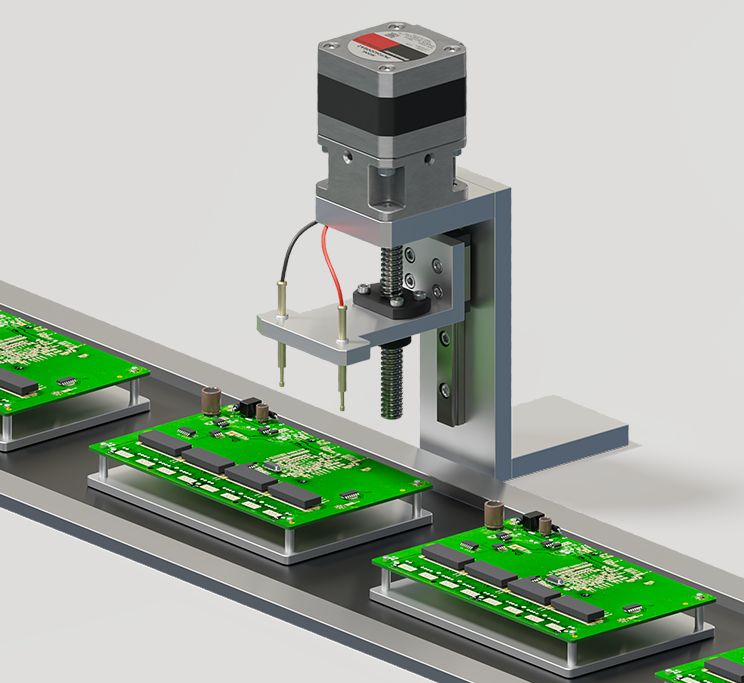

●基板输送时的对齐 |

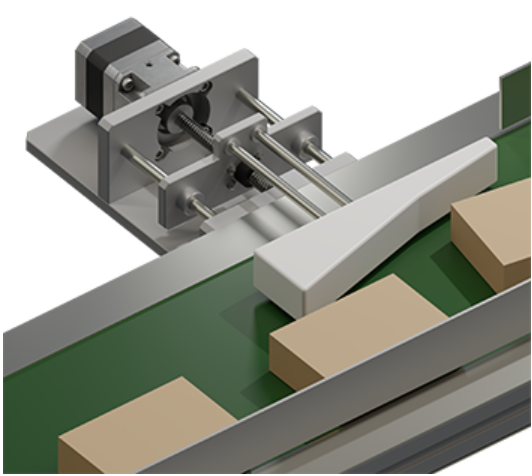

●传送带的工作物对齐 |
●零件供给的升降轴 |

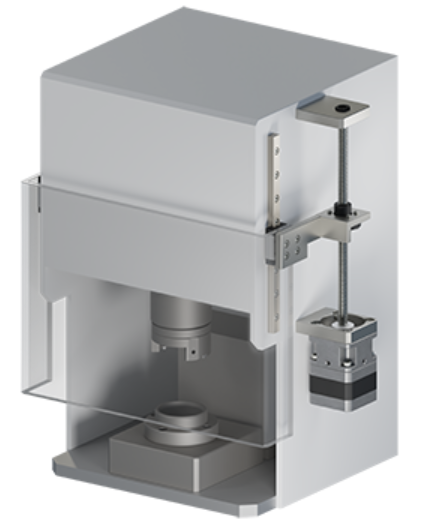

●检查装置的门的开闭 |
