首页 > 产品介绍 > 步进电动机 > RKⅡ系列 脉冲序列输入型(特征)
步进电动机
5相步进电动机

RK系列 脉冲序列输入型

rk_image
实现高性能,提出了「升级」、「经济型」的概念。

种类


本产品备有2种类型的驱动器可供选择
点此查看:内藏定位型 脉冲序列型
在驱动器上设定运行数据,通过PLC选择,执行运行数据的类型。东方马达的内藏定位型即指对应I/O控制Modbus(RTU)控制、经由网络转换器实现的FA通信网络控制的总称。→点此深入了解 脉冲序列型是通过针对驱动器输入脉冲执行运行的类型,利用用户自备的定位模块(脉冲发生器)进行电动机控制。




高响应

可频繁启动/停止
对应脉冲指令进行同步运行
以小型机身输出高转矩
具备优越的加速性和响应性
RKⅡ系列-四轴同步演示视频:
步进电动机高响应性保证了高速急停、
急启动时铅笔芯不会折断

减少振动

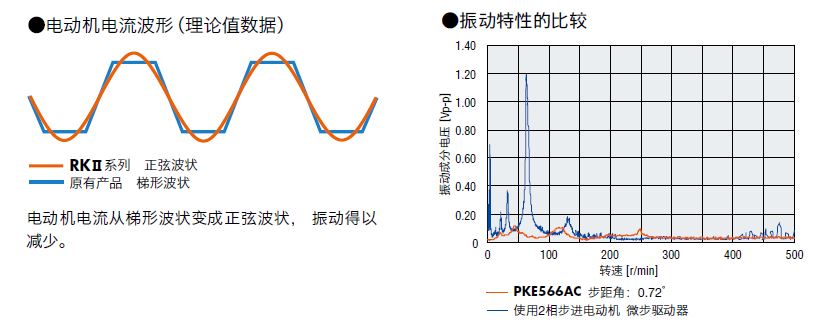

驱动器设置成各相电流检测PWM控制,从而实现电动机电流的正弦波状控制,使其大幅减少了振动。


高精度定位

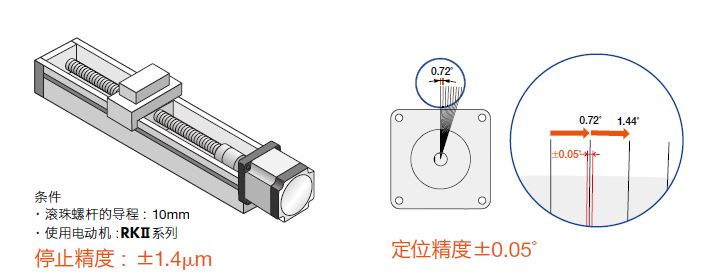

RKII系列的定位精度为±0.05°(±3min)。如图所示滚珠螺杆组合使用时,定位精度为±1.4μm。普通研磨滚珠螺杆的精度为±10μm,因此,即使与其相比,也足以能够实现高精度的定位运行。

RKⅡ系列-精度测定演示视频


免增益调整

RKⅡ系列-皮带传送样机演示视频:


即使是在皮带机构、凸轮、链条驱动等,
负载发生变动的情况下,
也可不用通过增益调节,便实现定位。


小型,高转矩

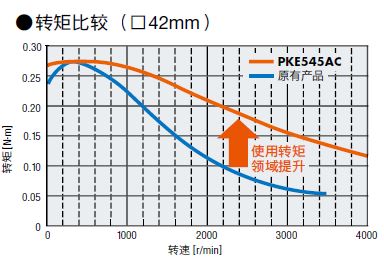

小型、高转矩的RKⅡ系列。安装尺寸为42mm时,转矩提升了50%,从而能够缩短定位时间,有助于提升装置的生产效率。此外,安装尺寸还备有60mm、85mm,支持的转矩区间更广泛。
●注意:安装尺寸60mm、85mm的转矩与原有产品相同。

高性能,低价格

与原有产品相比,电动机的性能、驱动器的便捷性、功能等均大幅提升,同时价格更实惠。比如,安装尺寸为60mm的RKⅡ系列标准型与同等的原有产品相比,价格降低了。

短时定位

原有的步进电动机抑制发热时,需要调低运行电流,降低转矩。RKⅡ系列采用低发热的高效率电动机,因此,可以较大限度地利用电动机的转矩来缩短定位时间。

耗电量最多减少47%

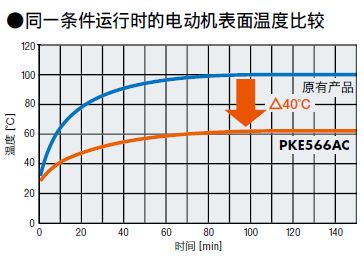

电动机采用良好的材质,大幅降低了损耗,耗电量最多可减少47%。不仅可减少电费开支,也有助于减少CO2的排放量。而且,由于电动机的发热降低,从而减轻了对密闭装置内部其它设备的热影响,也减少了使用风扇及散热板等散热措施的麻烦。

多样化选择

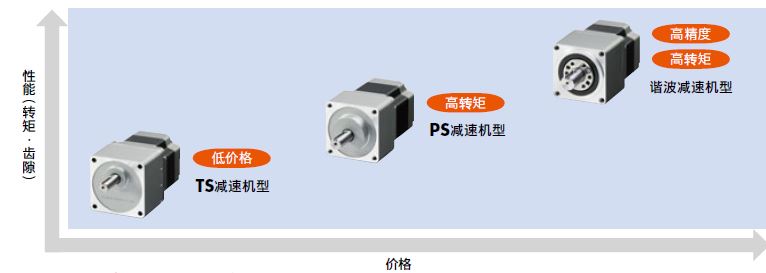

备有组合了减速机的减速电动机:TS减速机型、PS减速机型、谐波减速机型。



装置实现小型化

通过驱动器内部部件的配置,实现了小型、薄型化。可紧凑并联安装多台,在相同的空间内也可增加使用轴数。

●紧凑安装时的环境温度应控制在0~40℃。

配线简单

I/O连接器为无螺丝设计,无需焊接,也无需专用压接工具。电动机连接器使用专用电缆线即可简单连接,从而能够缩短配线时间、防止误配线以及削减维护工时等。


可选择分辨率

脉冲序列输入型可设定32种步距角。可根据机构的具体情况来选择,搭载2相步进电动机的步距角。无需专用软件及数据设定器,通过开关即可轻松设定。
<警报种类示例>

・主电路过热 ・过电流 ・EEPROM异常
・过电压 ・电压不足 ・CPU异常
・指令脉冲异常 ・电解电容器异常 ・电磁制动自动控制异常

选用简单

●委托选型服务。
通过官方网站、FAX、E-Mail等方式委托,由专人负责的免费服务。
●下载选型软件。点击下载
通过官方网站下载的选用控制电动机的专用软件。只需输入机构及运行条件的数值,就能简单地进行选用。

各种控制方式

通过软件或RS-485通信进行设定。可根据所使用的上一级电动机运行所需的信息,从而减轻了上一级PLC的负担。多轴控制时的系统构成变得简单。利用数据设定器(另售)、数据设定软件或R系统,选择适合的控制方法。详细请点击

搭载各种运行数据、功能

在驱动器中内藏电动机运行所需的信息,从而减轻了上一级PLC的负担。多轴控制时的系统构成变得简单。

利用数据设定器(另售)、数据设定软件或RS-485通信进行设定。
