首页 > 产品介绍 > 步进电动机 > 2相步进电动机 PKP系列(规格・选购)
步进电动机
2相步进电动机

PKP系列（2相）

pk_image
高转矩的2相步进电动机。备有每转200分割（基本步距角：1.8°/step）的标准型，每转400分割（基本步距角：0.9°/step）的高分辨率型，高转矩、高分辨率的SH减速机型、CS减速机型等丰富的产品阵容。
▶PKP系列短交期产品点此查看！最短为2个工作日(欢迎洽询具体交期)

下载目录PDF

相关解决方案

关联产品

相关样机视频

申请纸质目录

特征
规格・选购
系统构成


■点击以下链接跳转到相应类型：


▶标准型（标准/带编码器/带电磁制动）

▶高分辨率型（标准/带编码器/带电磁制动）

▶薄型（标准/带谐波减速机）

▶SH减速机型

▶CS减速机型


其他：

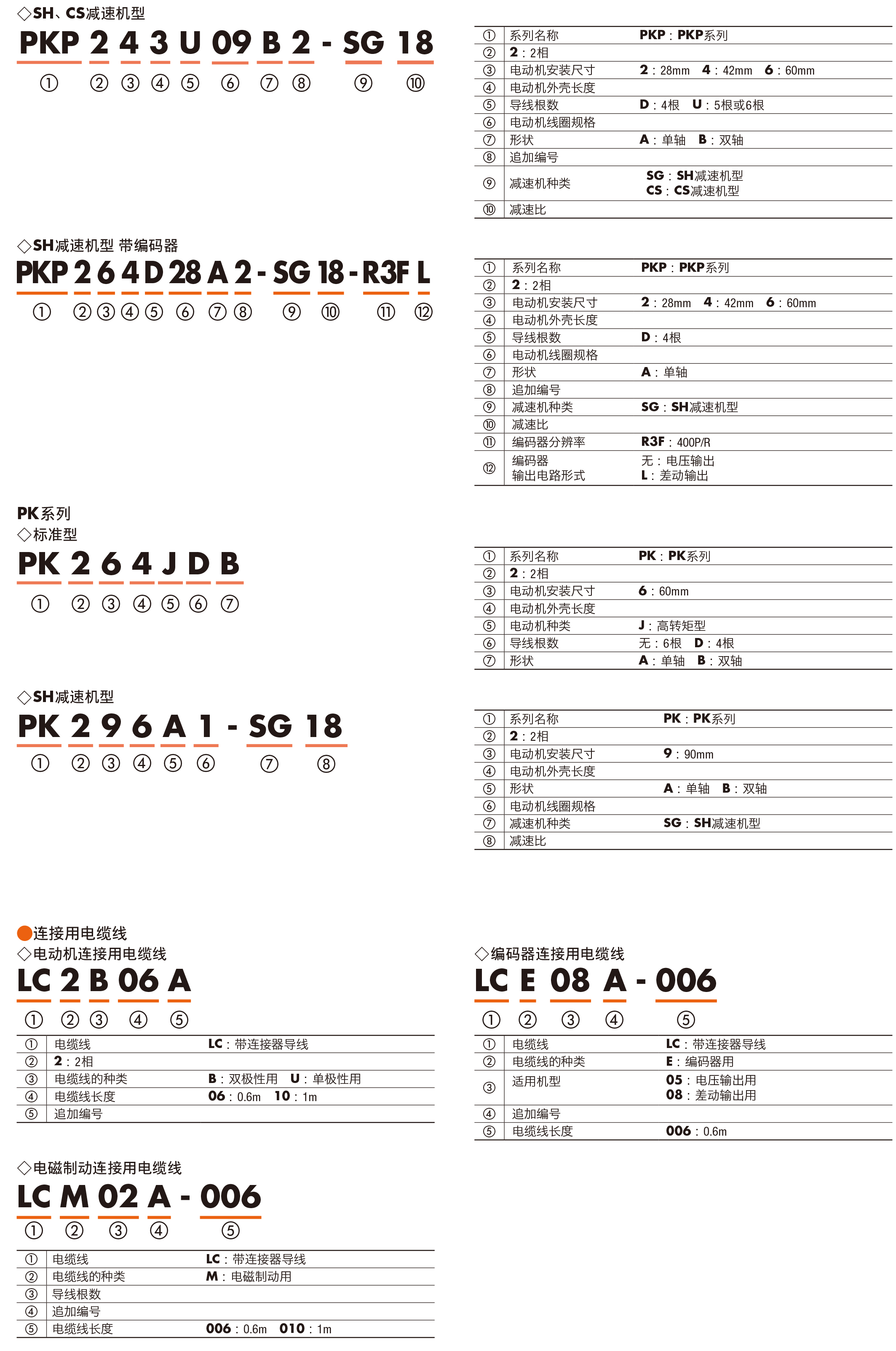

品名阅读方法

选购配件



■请点击相应链接进一步选购：

标准型

电动机类型
基本步距角
[°]
安装尺寸
[mm]
接线方式
最大励磁转矩
[N・m]
额定电流
[A/相]
系列
1.8
20
双极性4根导线
0.02～0.036
0.5～0.6
PKP
单极性5根导线
0.014～0.026
0.5～0.6
28
双极性4根导线
0.095～0.19
1.5
单极性6根导线
0.075～0.135
0.95
35
双极性4根导线
0.2～0.37
1.5～2.3
单极性6根导线
0.16～0.3
1.2
42
双极性4根导线
0.35～0.99
0.85～2.3
单极性5根导线
0.26～0.75
0.8～1.6
单极性6根导线
0.25～0.75
0.4～1.2
50
双极性4根导线
0.63～1.99
2.8
PKP
单极性5根导线
0.48～1.54
2
56.4
双极性4根导线
0.6～2.5
1.4～4.2
PKP
单极性5根导线
0.58～2
1～2
单极性6根导线
0.51～1.75
1～3
60
双极性4根导线
1.06～3.1
2.8
PK
单极性6根导线
0.75～2.2
2
85
双极性4根导线
3.3～9.5
4.5～6.3
PKP
单极性6根导线
2.6～7.3
2～4.5
1.8
20
双极性4根导线
0.02～0.036
0.5～0.6
PKP
单极性5根导线
0.014～0.026
0.5～0.6
28
双极性4根导线
0.095～0.19
1.5
单极性6根导线
0.075～0.135
0.95
35
双极性4根导线
0.2～0.37
1.5～2.3
单极性6根导线
0.16～0.3
1.2
42
双极性4根导线
0.35～0.99
0.85～2.3
单极性5根导线
0.26～0.75
0.8～1.6
50
双极性4根导线
0.63～1.99
2.8
单极性5根导线
0.48～1.54
2
56.4
双极性4根导线
0.74～2.5
1.4～4.2
单极性5根导线
0.58～2
1～2
1.8
28
双极性4根导线
0.095～0.19
1.5
PKP
单极性6根导线
0.075～0.135
0.95
35
双极性4根导线
0.2～0.37
1.5
单极性6根导线
0.16～0.3
1.2
42
双极性4根导线
0.35～0.99
2.3
单极性6根导线
0.25～0.75
0.95～1.2
56.4
双极性4根导线
0.74～2.5
2.8
单极性6根导线
0.51～1.75
2
如遇无法在线购买的产品可联络距离您最近的销售点（▶点此查看各销售点联络方式）


高分辨率型

电动机类型
基本步距角
[°]
安装尺寸
[mm]
接线方式
最大励磁转矩
[N・m]
额定电流
[A/相]
系列
0.9
28
双极性4根导线
0.086～0.165
1.5
PKP
单极性6根导线
0.07～0.124
0.95
42
双极性4根导线
0.3～0.82
1.5
单极性5根导线
0.26～0.65
1.2
单极性6根导线
0.25～0.35
0.95～1.2
56.4
双极性4根导线
0.6～2.3
2.8
单极性5根导线
0.55～1.8
2
单极性6根导线
0.51～1.75
2
0.9
28
双极性4根导线
0.086～0.165
1.5
PKP
单极性6根导线
0.07～0.124
0.95
42
双极性4根导线
0.32～0.82
1.5
单极性5根导线
0.26～0.65
0.95～1.2
单极性6根导线
0.25
0.95
56.4
双极性4根导线
0.7～2.3
2.8
单极性5根导线
0.55～1.8
2
0.9
42
双极性4根导线
0.3～0.42
1.5
PKP
单极性6根导线
0.25～0.35
0.95～1.2
56.4
双极性4根导线
0.6～2.23
2.8
单极性6根导线
0.51～1.75
2
如遇无法在线购买的产品可联络距离您最近的销售点（▶点此查看各销售点联络方式）

薄型

电动机类型
基本步距角
[°]
安装尺寸
[mm]
接线方式
最大励磁转矩
[N・m]
额定电流
[A/相]
系列
1.8
42
（厚17mm）
双极性4根导线
0.1
2.3
PKP
60
（厚16mm）
0.18
1.5
0.018
～0.036
51
(厚29.5mm)
1.8～2.4
2.3
61
(厚32mm)
3.7～5
1.5

SH减速机型

电动机类型
基本步距角
[°]
安装尺寸
[mm]
接线方式
最大励磁转矩
[N・m]
额定电流
[A/相]
系列
0.05～0.5
28
双极性4根导线
0.3～0.4
1.5
PKP
单极性6根导线
0.3～0.4
0.95
42
双极性4根导线
0.2～0.8
1.5～2.3
单极性5根导线
0.2～0.8
0.95
60
双极性4根导线
1～4
1.4～2.8
单极性5根导线
1～4
1～2
90
单极性6根导线
2.5～12
1.5～3
PK
带编码器
0.05～0.5
28
双极性4根导线
0.3～0.4
1.5
PKP
42
0.2～0.8
1.5～2.3
60
1~4
2.8
如遇无法在线购买的产品联络距离您最近的销售点（▶点此查看各销售点联络方式）

CS减速机型

电动机类型
基本步距角
[°]
安装尺寸
[mm]
接线方式
最大励磁转矩
[N・m]
额定电流
[A/相]
系列
NEW
0.09 ～ 0.18
28※
双极性4根导线
0.4 ～ 0.8
1.5
PKP
双极性6根导线
0.95
0.09 ～ 0.36
42
双极性4根导线
0.5 ～ 2
1.5 ～ 2.3
0.09 ～ 0.36
60
双极性4根导线
1.3 ～ 4.5
1.4 ～ 2.8
如遇无法在线购买的产品可联络距离您最近的销售点（▶点此查看各销售点联络方式）

选购配件

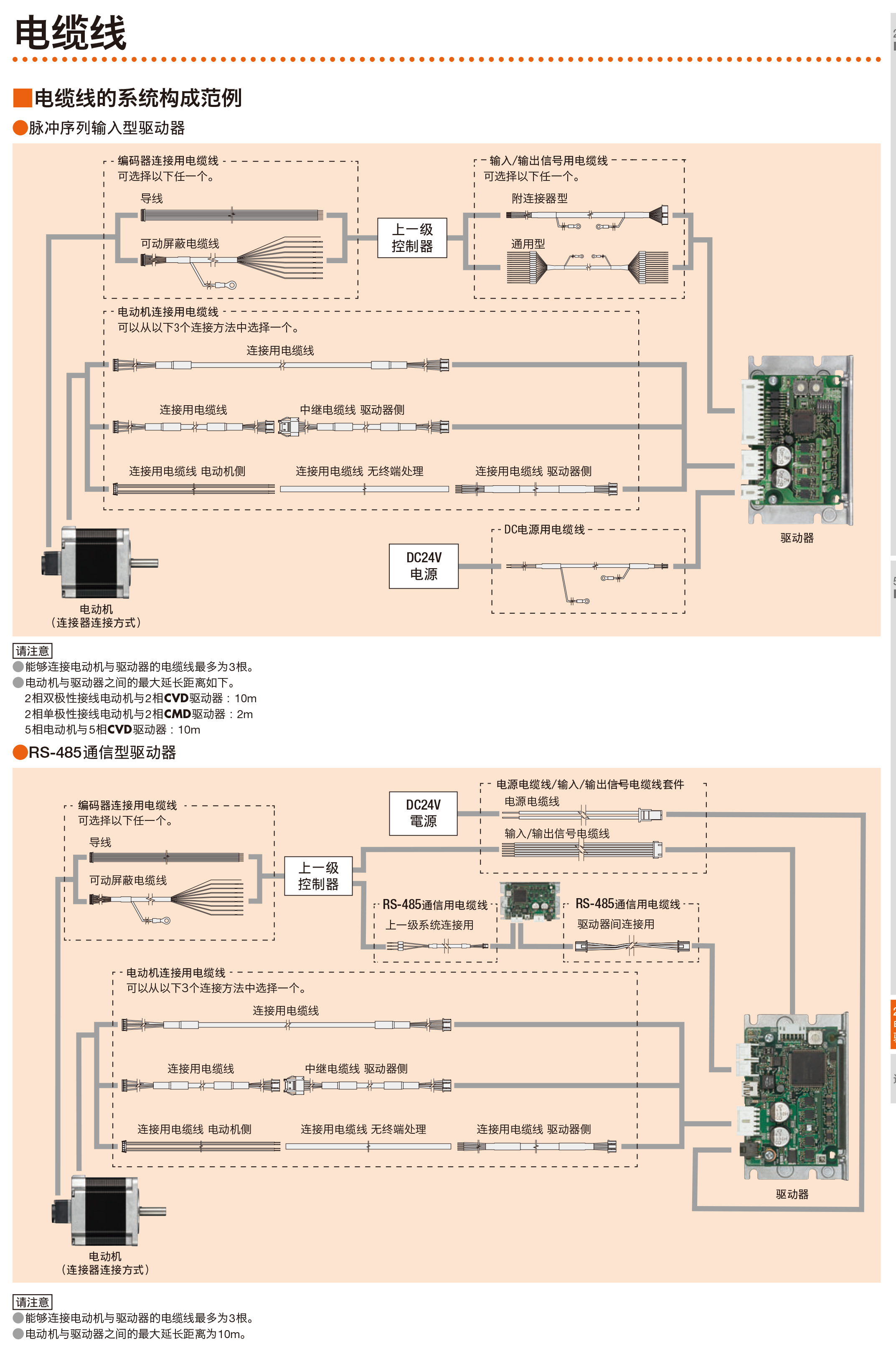

▶点此查看电缆线系统构成范例

电动机连接用电缆线
连接用电缆线
种类 品名
安装尺寸28mm 双极性（4根导线）用
连接用电缆线		 CCM005V2AAF CCM010V2AAF
CCM015V2AAF CCM020V2AAF
CCM025V2AAF CCM030V2AAF
CCM040V2AAF CCM050V2AAF
CCM070V2AAF CCM100V2AAF
安装尺寸28mm 双极性（4根导线）用
可动连接用电缆线		 CCM005V2AAR CCM010V2AAR
CCM015V2AAR CCM020V2AAR
CCM025V2AAR CCM030V2AAR
CCM040V2AAR CCM050V2AAR
CCM070V2AAR CCM100V2AAR
安装尺寸35mm 双极性（4根导线）用
连接用电缆线		 CCM005V2ABF CCM010V2ABF
CCM015V2ABF CCM020V2ABF
CCM025V2ABF CCM030V2ABF
CCM040V2ABF CCM050V2ABF
CCM070V2ABF CCM100V2ABF
安装尺寸35mm 双极性（4根导线）用
可动连接用电缆线		 CCM005V2ABR CCM010V2ABR
CCM015V2ABR CCM020V2ABR
CCM025V2ABR CCM030V2ABR
CCM040V2ABR CCM050V2ABR
CCM070V2ABR CCM100V2ABR
安装尺寸42/50/51/56.4/60mm 双极性（4根导线）用
连接用电缆线		 CCM005V2AEF CCM010V2AEF
CCM015V2AEF CCM020V2AEF
CCM025V2AEF CCM030V2AEF
CCM040V2AEF CCM050V2AEF
CCM070V2AEF CCM100V2AEF
安装尺寸42/50/51/56.4/60mm 双极性（4根导线）用
可动连接用电缆线		 CCM005V2AER CCM010V2AER
CCM015V2AER CCM020V2AER
CCM025V2AER CCM030V2AER
CCM040V2AER CCM050V2AER
CCM070V2AER CCM100V2AER

中继电缆线（驱动器侧）
种类 品名
中继电缆线 CCM005V5ADFT CCM010V5ADFT
CCM015V5ADFT CCM020V5ADFT
CCM025V5ADFT CCM030V5ADFT
CCM040V5ADFT CCM050V5ADFT
CCM070V5ADFT CCM090V5ADFT
可动中继电缆线 CCM005V5ADRT CCM010V5ADRT
CCM015V5ADRT CCM020V5ADRT
CCM025V5ADRT CCM030V5ADRT
CCM040V5ADRT CCM050V5ADRT
CCM070V5ADRT CCM090V5ADRT

连接用电缆线（电动机侧）
种类 品名
电动机电缆线（双极性用） LC2B06A LC2B06B
LC2B06C LC2B06E
LC2B10A LC2B10B
LC2B10C LC2B06E
电动机电缆线（单极性用） LC2U06A LC2U10A
LC2U06B LC2U10B
LC2U06C LC2U10C
LC2U06E LC2U10E

连接用电缆线（驱动器侧）
种类 品名
连接用电缆线（驱动器侧） CC005N1 CC010N1
CC005N1R CC010N1R
CC005U1 CC010U1
CC005U1R CC010U1R

连接用电缆线无终端处理
种类 品名
连接用电缆线无终端处理 CC05PK5 CC10PK5
CC05PK5R C10PK5R
编码器连接用电缆线
编码器连接用电缆线
种类 品名
导线
 LCE08A-006
可动屏蔽电缆线 CC010E1R CC020E1R
CC030E1R

电磁制动连接用电缆线
连接用电缆线
种类 品名
连接用电缆线 CCB005VYAF CCB010VYAF
CCB015VYAF CCB020VYAF
CCB025VYAF CCB030VYAF
CCB040VYAF CCB050VYAF
CCB070VYAF CCB100VYAF
可动连接用电缆线 CCB005VYAR CCB010VYAR
SCCB015VYAR CCB020VYAR
CCB025VYAR CCB030VYAR
CCB040VYAR CCB050VYAR
CCB070VYAR CCB100VYAR

中继电缆线
种类 品名
中继电缆线 CCB005VBAFT CCB010VBAFT
CCB015VBAFT CCB020VBAFT
CCB025VBAFT CCB030VBAFT
CCB040VBAFT CCB050VBAFT
CCB070VBAFT CCB090VBAFT
可动中继电缆线 CCB005VBART CCB010VBART
CCB015VBART CCB020VBART
CCB025VBART CCB030VBART
CCB040VBART CCB050VBART
CCB070VBART CCB090VBART

导线
种类 品名
导线 LCM02A-006 LCM02A-010
其他电缆线
输入/输出信号用电缆线（脉冲序列输入型用）
种类 品名
附连接器型 CC12D005-2 CC12D010-2
CC12D015-2 CC12D020-2
通用型 CC06D005B-1 CC06D010B-1
CC06D015B-1 CC06D020B-1
CC10D005B-1 CC10D010B-1
CC10D015B-1 CC10D020B-1
CC12D005B-1 CC12D010B-1
CC12D015B-1 CC12D020B-1

DC电源用电缆线（脉冲序列输入型用）
种类 品名
DC电源用电缆线（脉冲序列输入型用） CC02D005-2 CC02D010-2
CC02D015-2 CC02D020-2
驱动器连接用电缆线套件（脉冲序列输入型）
种类 品名
驱动器连接用电缆线套件（脉冲序列输入型） LCS04SD5 LCS05SD5
LCS01CVK2 LCS02CVK2
LCS01CMK2
电源电缆线/输入/输出信号电缆线套件（RS-485通信型用）
种类 品名
电源电缆线/输入/输出信号电缆线套件（RS-485通信型用） LHS003CC LHS010CC
RS-485通信用电缆线（RS-485通信型用）
种类 品名
上一级系统连接用 CC030-RS
驱动器间连接用 LH0015-RWN
安装底座
电动机安装底座
种类 品名
电动机安装底座
（标准型、高分辨率型用）		 PALS03P-2 PALW03P-2
PALS03P-5 PALW03P-5
PALS02P PALW02P
PFB28A PALS01P
PALW01P PAF0PA
PALW0P PFB42A
PALW1P PALW2P-2
PALW2P-5 PALW4P-2
PALW4P-5
电动机安装底座
（SH减速机型用）		 SOLS02P SOLW02P
PFB28A SOL0A
PFB42A SOL2A
SOL5A
电动机安装底座
（CS减速机型、TS减速机型用）		 SOL0B SOL2M4

电路产品安装底座
种类 品名
电路产品安装底座 MADP01 MADP07
MADP01S1

其他
电动机用连接器套件
种类 品名
电动机用连接器套件 CS2U30A CS2U30B
CS5N30A CS5N30B

电路产品盖
种类 品名
电路产品盖 PADC-CVD

制振器
种类 品名
制振器 D4CL-5.0F D6CL-6.3F
D6CL-8.0F D9CL-14F

部分电缆线暂时无法在线购买，如需购买还请联络距离您最近的销售点（▶点此查看各销售点联络方式）
相关产品--PKP系列（5相）
5相步进电动机PKP系列基本步距角度0.72˚ （每转500分割）的高转矩、低振动型 步进电动机。
实现低振动·低噪音下的高精度定位。
>>>>点此查看详情
