 > Q329.AZ系列,有什么方法可以确认指定数据No.是否运行结束吗？
Ｑ＆Ａ
Q：

AZ系列,有什么方法可以确认指定数据No.是否运行结束吗？
A：

结合D-END输出及IN-POS输出可以确认。
请确认以上两种输出的状态。如果两种输出皆为ON，那么指定的数据No.运行已结束。

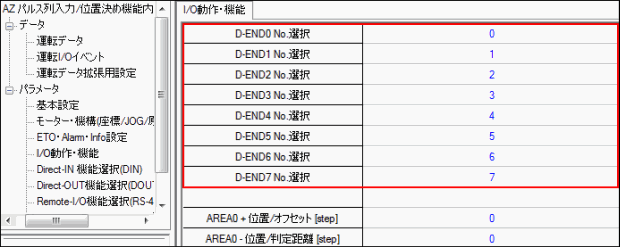

请在参数的“D-END No.选择”中对使用的运行数据的No.进行设定。

另外，利用控制输出（DOUT）来确认信号状态的情况下，有效利用“混合输出功能”，
可以节省控制信号的使用点数。

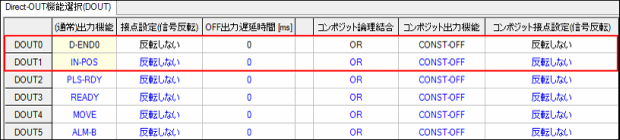

【一般设定例】

为了确认指定的运行数据是否结束，分别将D-END0输出和IN-POS输出分配到控制输出。
这个设定，会用到6点控制输出中的2点。

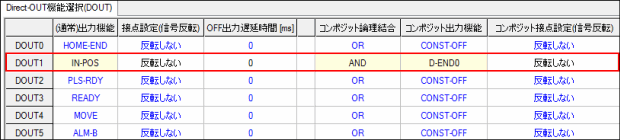

【有效利用混合输出功能的设定例】

将DOUT1的“混合逻辑结合”设为”AND”， “混合输出功能”变为”D-END0”。
这个设定中， D-END0输出及IN-POS输出都为ON时，DOUT1也为ON。因此，不需要之前使用的DOUT0，
从而可以节省动作确认所需的控制输出信号。
