镜片吸附搬运模组的高度集成、小型化设计
|
镜片吸附搬运模组的高度集成、小型化设计 |
小型紧凑、提升效率
|
镜片吸附搬运模组：小型模块设计，高效搬运定位
设备：自动对位组装设备(AA设备)工位：镜片吸附搬运模组(ZR机械手R轴) 解决方案：AZ系列·中空轴·步进电动机 ●中空轴 ●小型化 ●机械式绝对编码器 痛点： ①吸附应用时，大中空孔径的步进电动机需额外的通气管配合，气管在孔径中转动易磨损，可能产生粉屑之余，同时存在破损隐患。 ②相对式定位方式在重新上电、误动作、定位不准时，需重新通过传感器原点返回，效率低。 |
|

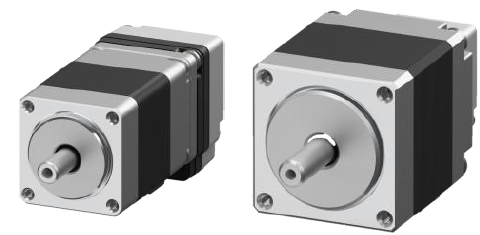

AZ系列·中空轴·步进电动机
|
|
AZ系列中空轴步进电动机，助力模块紧凑化
汇集绝对编码器、中空轴、步进电动机于一体的AZ系列中空轴，通气、定位两不误。

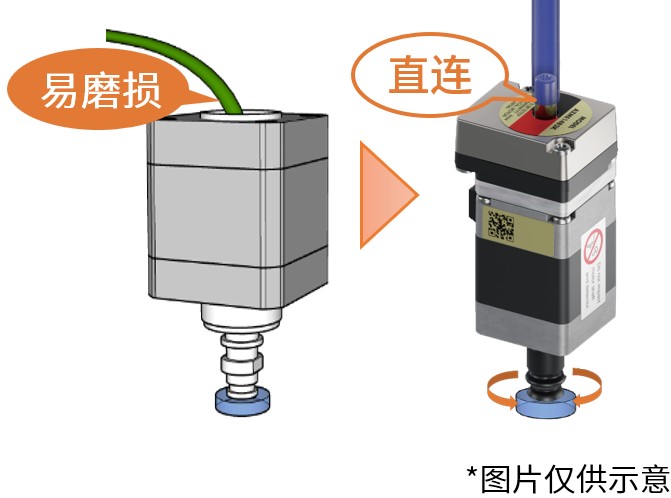

■直连中空轴设计，有效避免管道磨损隐患
通过将气管直接连接到中空轴上，实现更灵活的Θ轴驱动：
①相较大孔径中空轴，避免气管固定、磨损等问题。
②相较传动步进电动机，减少皮带和滑轮等设置，简化机构设计，节省空间&设计周期。

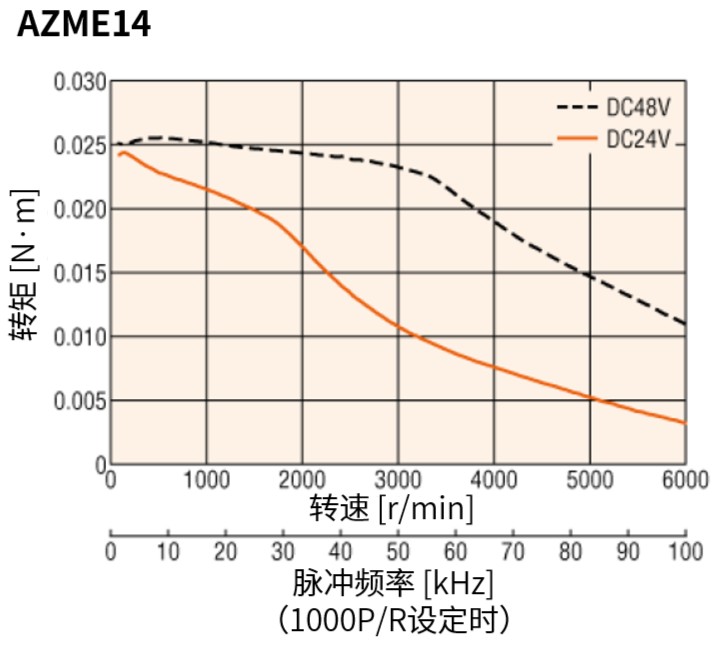

■支持高速应用，助力效率提升
高集成化的中空轴步进电动机，小型且轻量

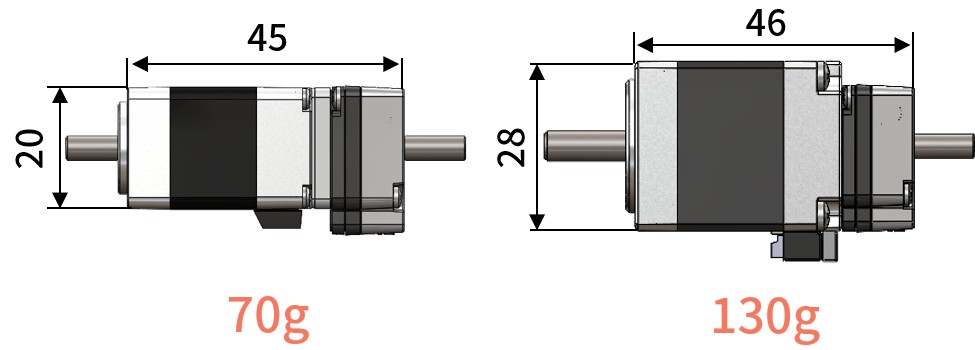

提供20mm、28mm规格的小型电动机规格，20mm规格重量仅为70g。

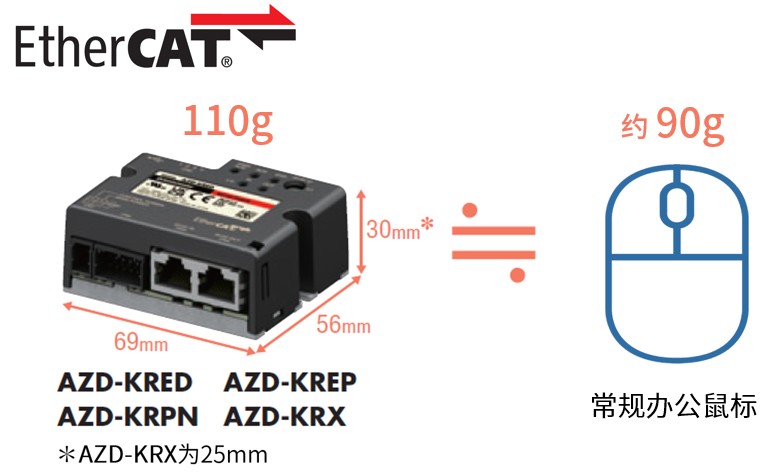

■搭配AZ系列 mini驱动器，紧凑化设计更胜一筹
可收纳到狭窄空间的小型化设计。使用2个螺丝， 可直接安装到装置上。 EtherCAT对应mini驱动器的质量为110g。 有助于： ①集成模块化装置的紧凑化安装应用 ②适用于末端执行器的小型轻量设置需求
|
|
搭载绝对编码器，高效定位、小型紧凑两不误
■绝对定位系统，位置管理与控制更智能化
实时管理绝对定位坐标，即使断电重启或意外停机等状况，可不执行原点返回也能够重新开始定位运行，提升生产效率。
|
|

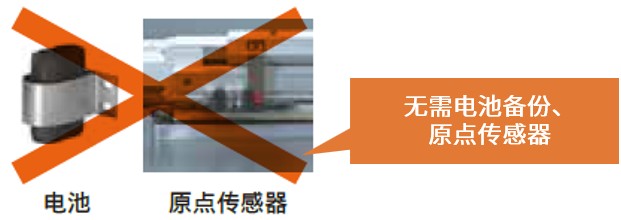

■无需外部传感器，提升空间利用自由度
在极限空间中，无需传感器的设置，助力模块化更小型、紧凑化。
相关产品
|

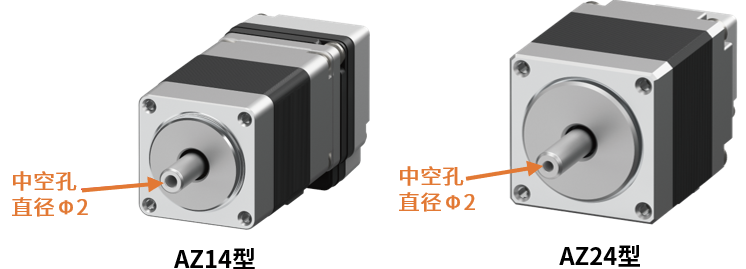

AZ系列 标准型中空轴型（搭载能源采集传感器） AZ系列增加输出轴进行了中空加工的电动机。 通过将输出轴作气动配管使用，使电子部件等吸附·旋转机构的制作更便利。 可对应DC24V与DC48V两种电源电压。 通过在DC48V下使用，可提升高速时的转矩。 ▶产品详情请洽询客户咨询中心
|
 |
▶AZ系列 mini驱动器
|
