光源调节组件的小型化、高精度光学调整应用
|
光源调节组件的小型化、高精度光学调整应用 |
小型紧凑、提高精度
|
光源调节组件：准确进行光的方位和特性调整

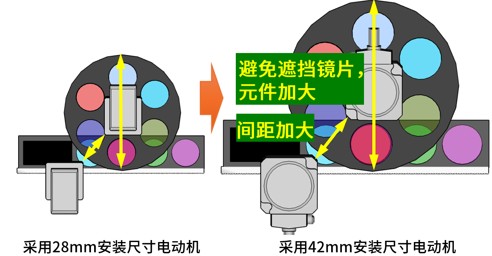

设备：光学检测装置工位：光源调节组件 解决方案：步进伺服混合控制系统AZ系列 ●小型化 ●机械式绝对编码器 痛点： ①光源调整由多组镜片紧凑叠加作用，大体积电动机使搭载镜片的元件加大设计，安装间距变大。最终导致模块大，占空间。  ②由于多组元件、电动机并排紧密安装，周边结构繁多，传感器安装难上加难，原点精度也难以保障。 |
|
步进伺服混合控制系统AZ系列 |
|
绝对式AZ系列小安装规格，全方位助力小型化

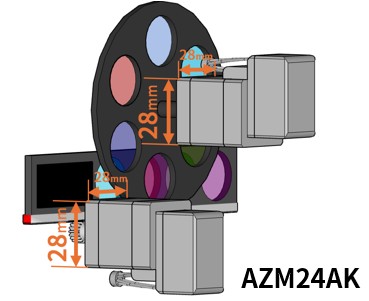

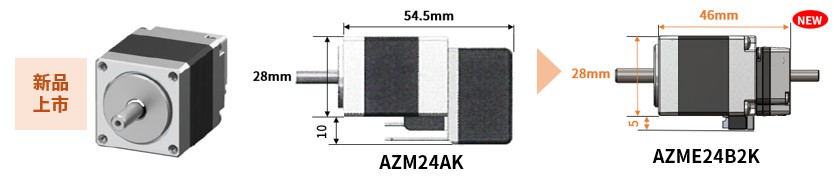

■支持28mm安装尺寸，有利于紧凑安装于狭小空间全新推出更小型化的AZ系列产品，编码器体积更优化。

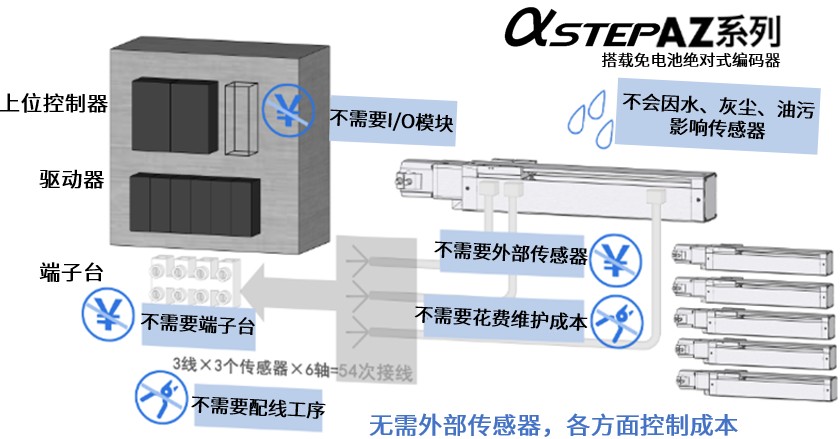

■机械式绝对编码器，无需传感器，进一步助力省空间
由于是绝对式系统，无需原点、限位传感器。
特别针对空间十分有限的机构，大大减少传感器设置的难题。
绝对定位系统，助力光路特性调整快又准

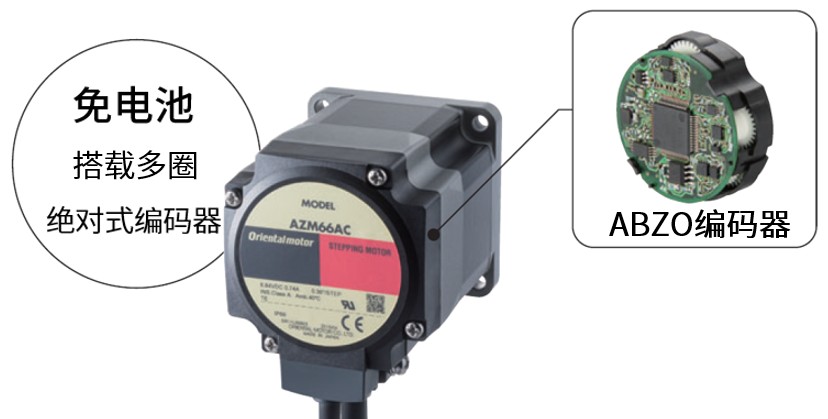

■搭载机械式绝对值编码器，即使断电，亦可快速恢复定位

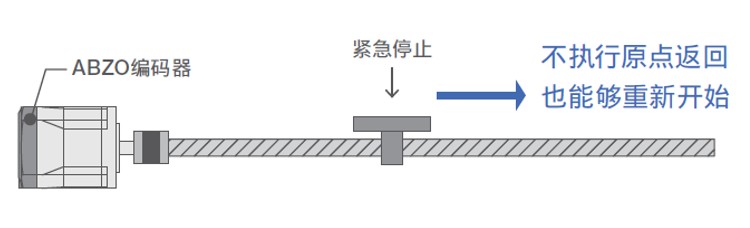

由于是绝对式系统，重新上电后可通过编码器检测当前镜片位置。即使不执行原点返回，也能够继续高精度切换镜片调整，效率高。
|
|
②支持高速、高精度的绝对原点返回

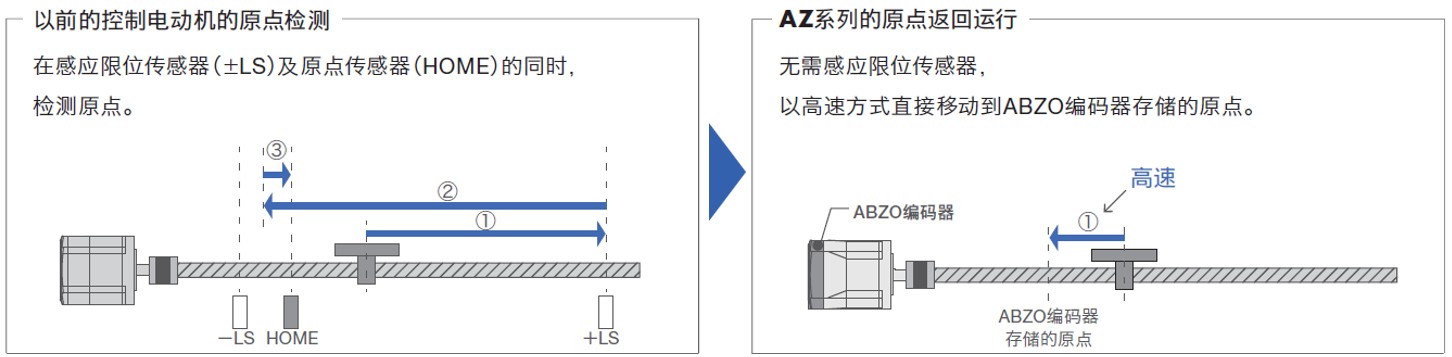

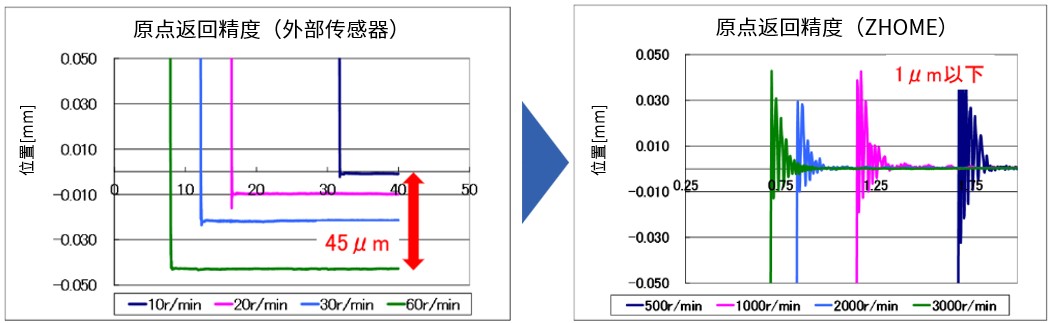

相较于外部传感器的原点返回，AZ系列的绝对原点返回可避免传感器感应时的偏差与速度限制，精度更高、回原速度更快。
多轴驱动器方案，控制一样更小巧
AZ系列支持全球主要工业用网络，为光学组件模块化设计、小型化课题，提供多轴·薄型驱动器方案，优化提升空间利用率。1台驱动器最多可同时控制4轴电动机，满足装置整体的小型化需求。 与现有的单轴驱动器或多轴驱动器相比，可大幅节省空间。
与传统驱动器相比，多轴驱动器·薄型可减少约66%的安装空间。
|
|
