镜头检测模组的高稳定性、高效率检测应用
|
镜头检测模组的高稳定性、高效率检测应用 |
稳定检测、提升效率
|

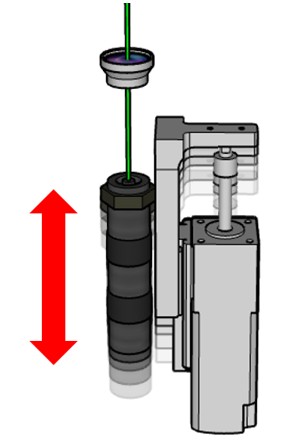

Z轴检测光工位：光路无微振，优化检测良率

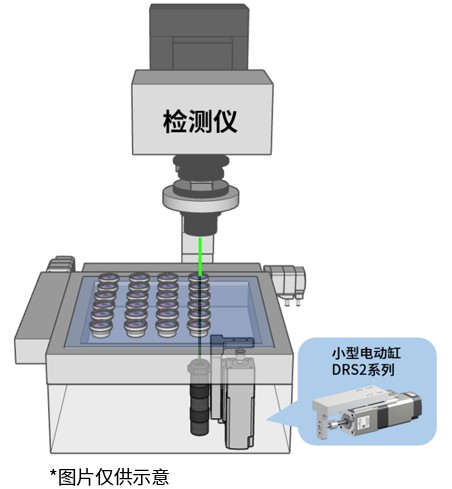

设备：镜头检测模组工位：Z轴检测光工位 解决方案：小型电动缸DRS2系列 ●停止无微振 ●小型一体化 ●高精度 痛点： ①检测光定位完成后存在微振，导致检测仪在镜头检测时发生误判，影响检测的准确性。 ②传统模块设计体积大，存在机构干涉，同时影响平台有效检测区间，降低了检测效率。 |
|
小型电动缸DRS2系列 |
|

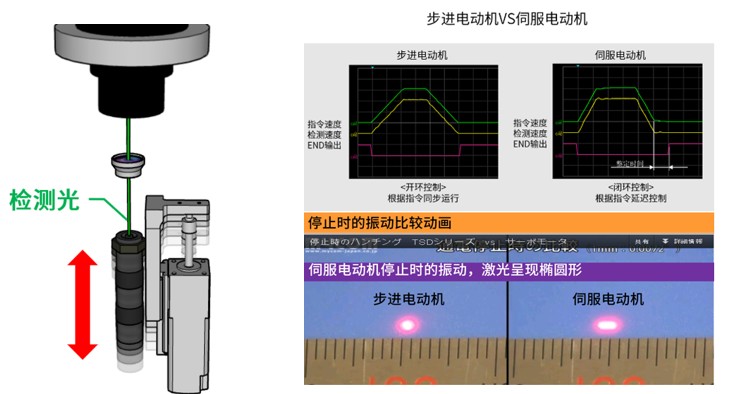

无微振停止的电动缸，优化检测判断良率
■小型电动缸支持免增益、无微振的高响应动作搭载步进电动机结构的小型电动缸，因其多种固有特性：
●开环控制的同步电动机，有其特有的高响应性。
●对机构刚性无要求，无需增益调整，光路可快速定位停止。
●定位结束时无微振，通过电动机自身保持力停止，稳定光路。

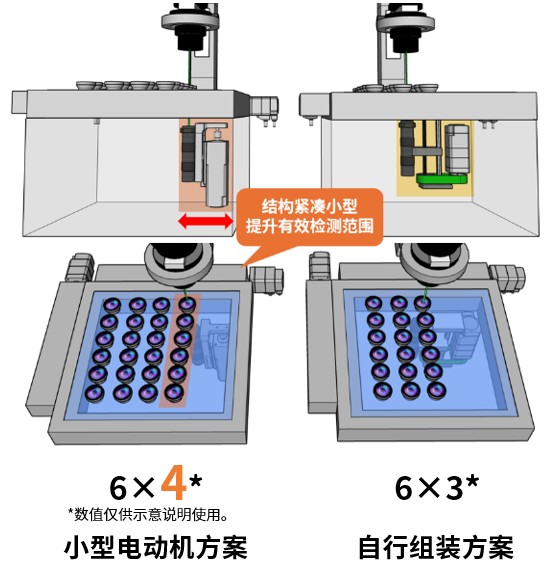

小型·一体化的构造，提升平台的有效检测范围

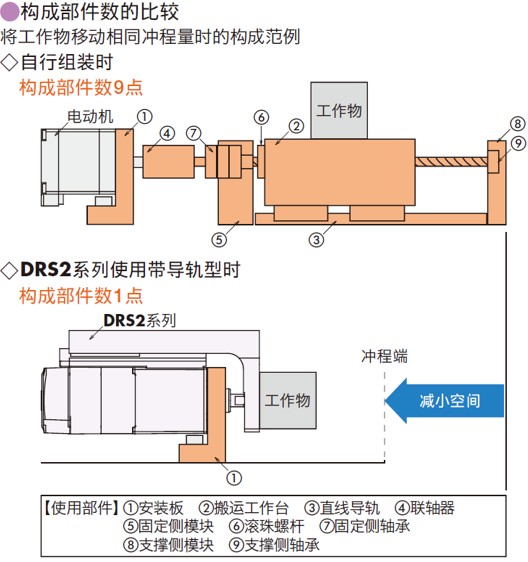

相较自行组装，检测光源部件可直接安装于小型电动缸上。缩小光源结构的占用空间，减少动作时机构干涉的可能，提升平台有效检测范围。

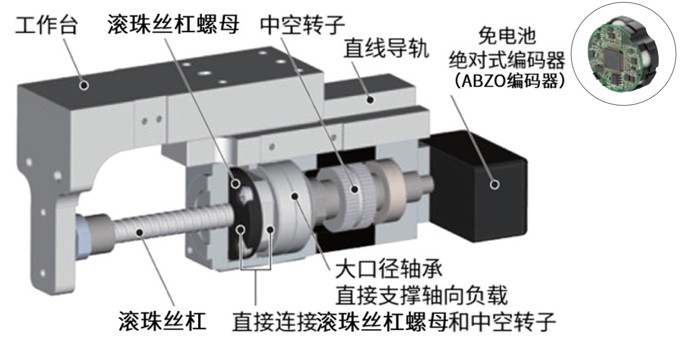

②搭载αstep AZ系列和滚珠丝杠一体化构造
●无联轴器等部件，将中空转子和滚珠丝杠螺母一体化。
●搭载无需电池的绝对式编码器，无需外部传感器，可实时监测光路位置信息，确认光源-镜头距离进行检测。
●搭载无需电池的绝对式编码器，无需外部传感器，可实时监测光路位置信息，确认光源-镜头距离进行检测。
绝对式AZ系列，实现稳定的高精度微细进给
搭载αstep混合控制系统，因此能够稳定重复每1步的细微动作。
反复定位精度 精密滚珠丝杠： ±0.003mm
最小移动量（出厂时设定值）： 0.001mm
十分适合微调场合的应用，微量调节检测光线的位置，准确的镜头检测既快又准。
反复定位精度 精密滚珠丝杠： ±0.003mm
最小移动量（出厂时设定值）： 0.001mm
十分适合微调场合的应用，微量调节检测光线的位置，准确的镜头检测既快又准。
