螺旋输送机

如何使输送机保持稳定的传送量，

且电动机体积变小

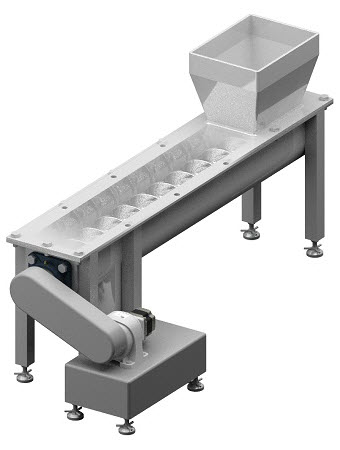

一般装置

以200W～400W三相感应电动机、减速机、传动带驱动螺旋输送机

用途：搬运粉末、谷物及饲料

存在的问题

●三相电动机负载变动大，希望能够稳定搬运速度和搬运量
●希望能节省设备及电动机部的空间

200W、400W无刷电动机（带减速机）

实现小型化及稳定搬运

采用BMU系列、BLE2系列的高强度、高转矩的减速机及电动机，相较于使用三相感应电动机，大幅缩小体积并减轻重量。电动机及减速机具备IP66保护等级，耐环境性优异（JB减速机除外）。
此外，通过反馈控制能以稳定的速度进行搬运，提升装置的搬运能力。

具体应用例

BMU系列/BLE2系列 200W、400W
JH减速机型・JB减速机型・JV减速机型

●良好的速度稳定性，实现稳定的设备的处理能力

稳定的速度变动率（对负载）为±0.2%*1。
换算成转速：3000 r/min时变动率为±6 r/min，
搭配1/20减速机时的变动率为±0.3r/min。
即使工作物黏稠度高、负载发生变动等情况，也能稳定运转。
并可进行1r/min为单位的细微数字速度设定*2。
此外，相较三相感应电动机，能以高速运转，
有助于提升设备单位时间的处理量。

*1：三相感应电动机与变频器组合时为-15%（参考值）
*2：能以传送带的速度（m/sec）为单位进行速度显示或设定

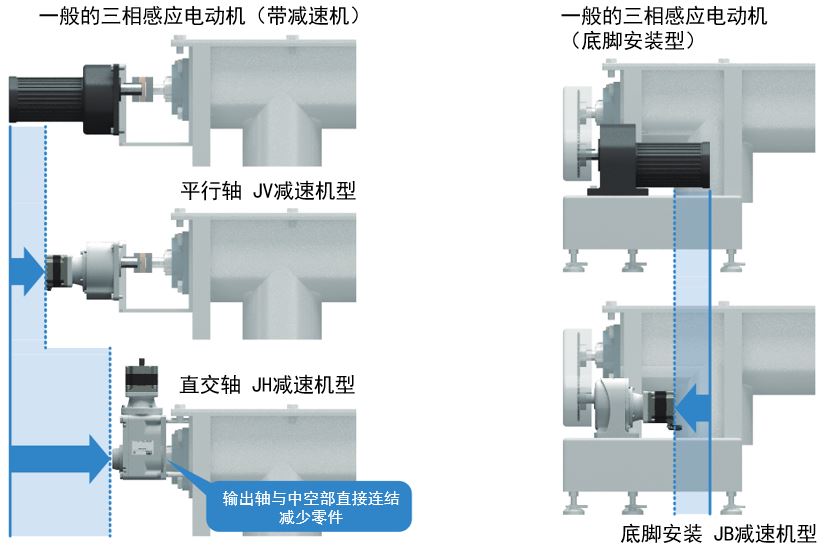

●小型电动机与各类减速机实现小型化·轻量化

无刷电动机相较于三相感应电动机体积更小，更高效率。减速机组合种类丰富，可选择符合用途的机型。
利用减速机，实现转矩提升，从而便于实现设备外形的小型化·轻量化，电动机的安装及替换也更方便。

减速机种类	平行轴减速机	底脚安装减速机	直交轴减速机
减速机种类	JV减速机型	JB减速机型	JH减速机型
外观
特征	・高減速比～1/450 ・保护等级IP66 ・不锈钢轴	・底脚安装一体型・高刚性・高减速比～1/1200	・省空间·省成本・高强度・保护等级IP66 ・不锈钢轴

直交中空轴型减速机，可减少联轴器、皮带、皮带轮等的使用，有助于降低零件成本与组装工时。
若电动机从底脚安装变更为直交轴减速机，可进一步节省空间。

●备有2种驱动器，可根据用途选择

可根据设备所需条件，选择驱动器。

	BMU系列	BLE2系列
外观
概要	搭载数字显示面板与设定盘，操作简单，轻松设定速度。轻松连接电动机与驱动器，配线简单。价格实惠。	可从上位控制器以I/O 切换速度或通过外部直流电压调速。搭载转矩限制等丰富功能，也可通过计算机设定或下达指令。
可设定的速度数	4点	16点
速度设定方法	数字设定	数字设定模拟设定（外部速度设定器 / 外部直流电压）
