如何缩短通讯时长，提高生产效率？ |
|
问题点
使用 Modbus RTU控制（RS-485通信）时，会遇到设备通讯时间过长而影响生产效率的情况。在此为您介绍影响通讯周期时长的因素以及如何有效缩短通讯周期。 |
|
以混合控制系统αSTEP AZ系列为例 |
|
影响通讯周期时长的因素

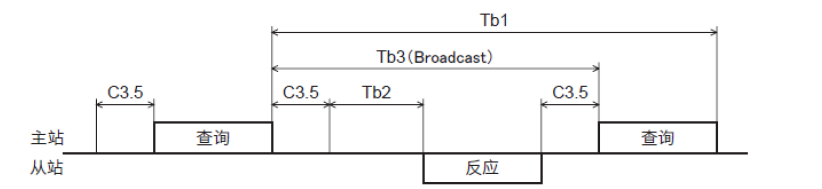

上图是完整的通讯时序。
其中C3.5（无通信时间）及Tb2（发送等待时间）是影响通讯周期时长的重要因素。 如何缩短通讯周期？

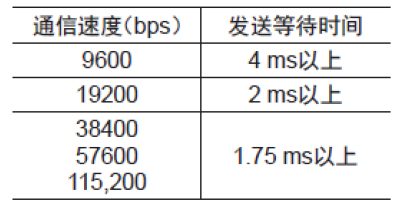

●关于C3.5C3.5，也就是无通信时间的发送等待时间可以通过设定通信速度来调整，如下图表所示，通信速度越快，C3.5的发送等待时间就越短。  ●关于Tb2

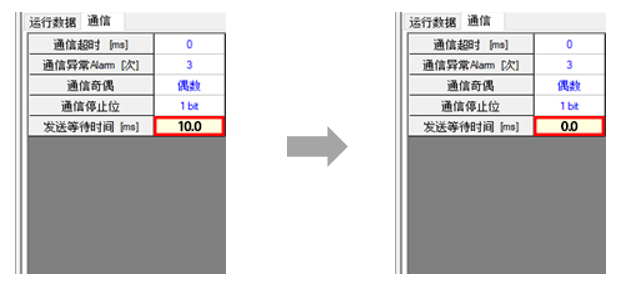

（▶点此下载支援软件MEXE02）通讯周期中发送等待时间Tb2可以通过软件设定来缩短。以东方马达的支援软件MEXE02为例，发Tb2发送等待时间的出场设定是10ms可通过设定，将其设定为0ms，从而缩短时长。  除此之外，还可以通过减少指令数量，来实现整个通讯时长的缩短。
通常设备完成动作，需要经过读取、写入、执行等多个指令带来的多个通讯周期，时间较长。且当存在多个驱动器时，通讯时间更会递增。
而东方马达α STEP AZ系列的直接数据运行功能和间接参照功能，可以减少指令数量，从而缩短通讯时长。

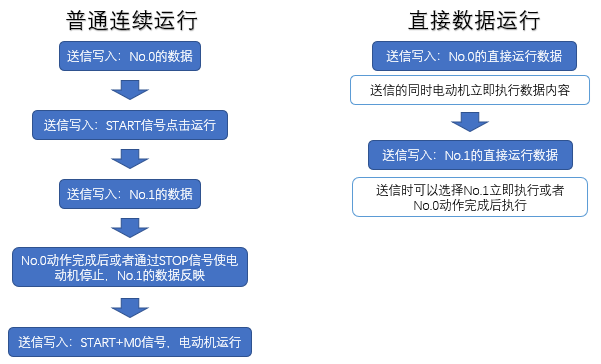

●直接数据运行功能 一般普通连续运行，连续写入多段数据时，要反映多段数据，需要等前一段动作完成后或者通过STOP信号，让电动机停止，才能得以实现，类似于I/O控制运行。  而直接数据运行功能，可以直接写入执行数据内容，进行多段数据运行时，也可以选择直接执行或者前一段动作完成后执行，无需停止命令，有效节省时间，类似于脉冲控制运行。
●点击观看介绍视频：普通连续运行与直接数据运行对比
●间接参照功能
当要读取多个数据时，如寄存器不连续，则需要多条指令进行读取，相应的通讯时间也会增加。 而间接参照功能则可以将不连续的寄存器地址保存发送到专用地址，实现1条指令读取多个数据，减少了读取指令的数量，以降低通信时间。 相关产品
|
