三轴转台的优化方案
|
三轴转台的优化方案 |
三轴转台或类似机构在自动化设备中十分常见。东方马达丰富的产品阵容可以为此类设备各轴的不同需求供优化方案。
|
问题点
工件旋转轴：
（1）安装电动机后难以控制长度，需要预留出避免碰撞其他零件的空间。
（2）电动机加上传动机构后惯量大，提高了对旋转轴的转矩要求。 翻转轴： 加装减速机后长度增加，凸出部分影响空间利用和美观。
水平旋转轴：
（1）需要驱动设备整体旋转，对转矩和承重的要求使机构体积增大。
（2）电动机安装至旋转台后凸出的部分影响体积控制和美观。 |
|
点击查看相应解决方案 ▶翻转轴解决方案：直交轴FC减速机型步进电动机 ▶水平旋转轴解决方案：一体化旋转式传动装置
|
|

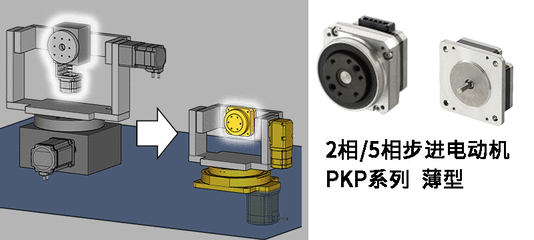

旋转轴解决方案： 搭载谐波减速机的薄型步进电动机
●轻量化
小型・轻薄的薄型电动机可以大幅减轻整轴的重量，降低将其翻转所需的转矩。
●减少长度

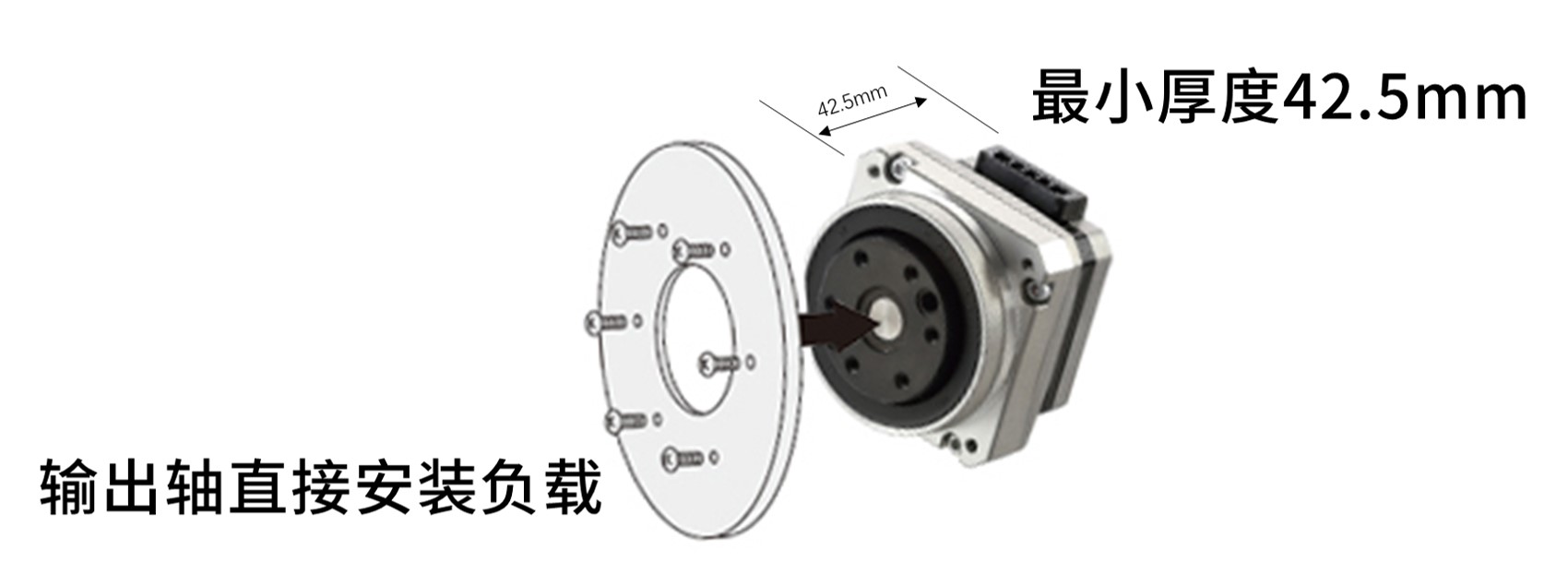

在电动机减小体积的同时，支持输出轴直接安装负载的谐波减速机省去了旋转台等传动机构。这样可以进一步释放用于防止零件碰撞所浪费的内部空间。
产品详细规格详细请点此查看：▶PKP系列 薄型（请点此查看）

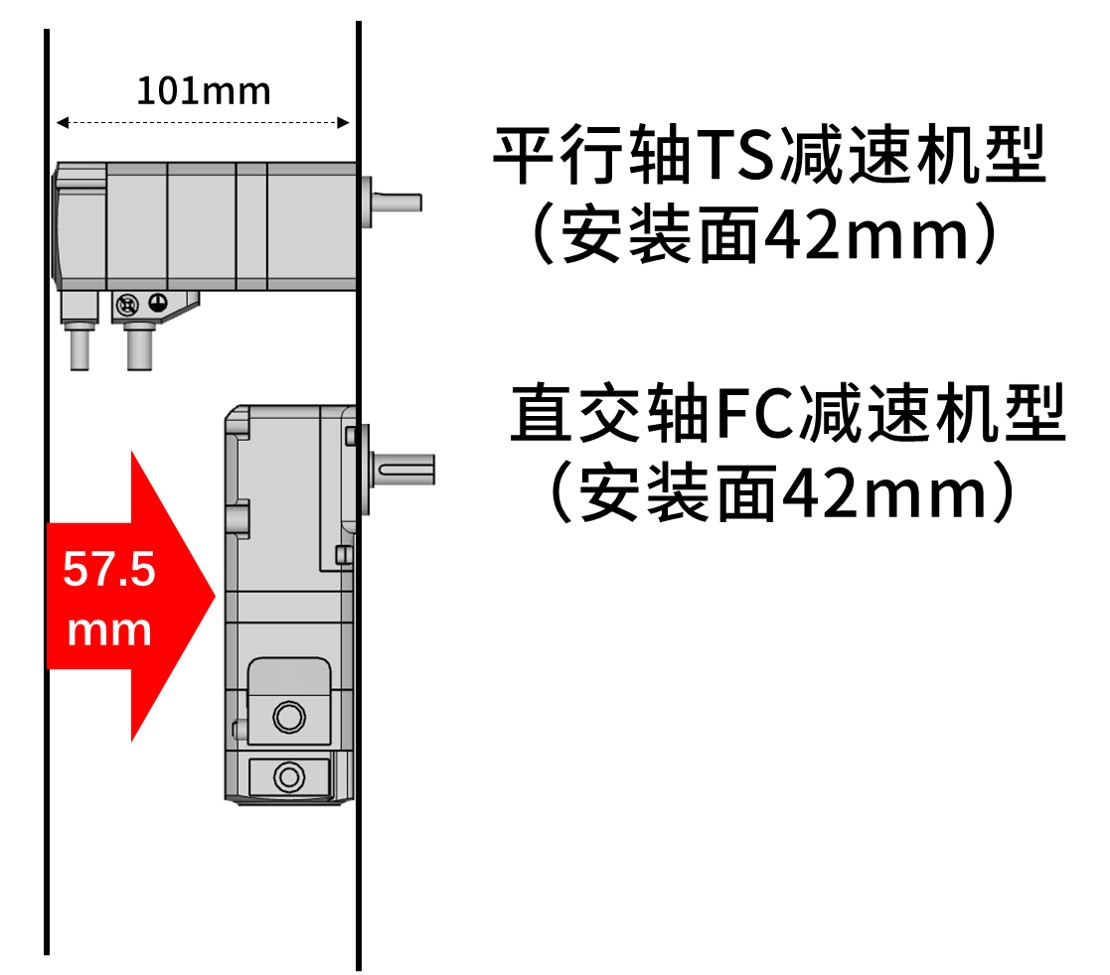

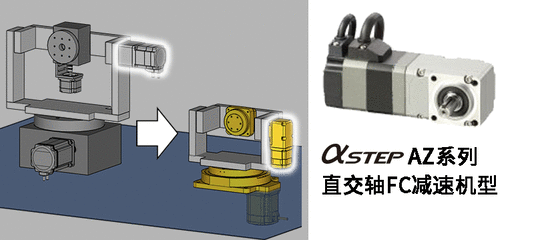

翻转轴解决方案：直交轴FC减速机型步进电动机

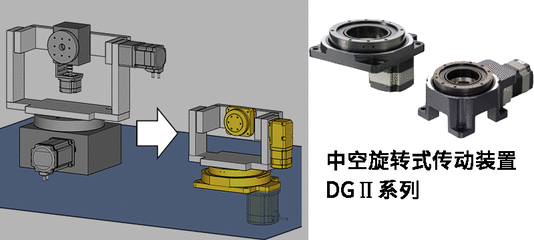

水平旋转轴解决方案：一体化旋转式传动装置
●高负载・高刚性

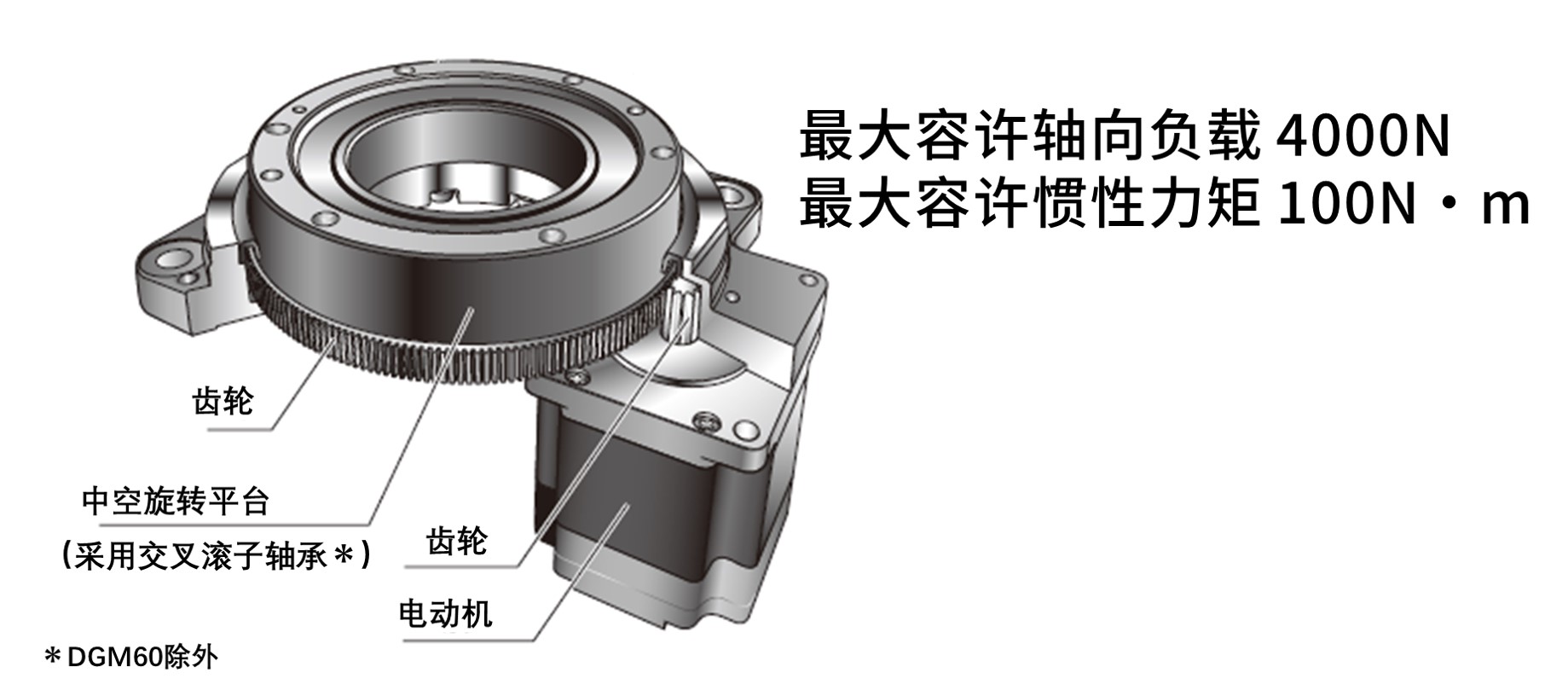

DGⅡ系列是中空旋转式工作台与混合控制系统αSTEP所组成的一体化产品。传动装置内部为减速机结构，可实现高转矩驱动。中空旋转平台的轴承采用交叉滚子轴承，实现了高负载与高刚性。
DGⅡ系列是中空旋转式工作台与混合控制系统αSTEP所组成的一体化产品。传动装置内部为减速机结构，可实现高转矩驱动。中空旋转平台的轴承采用交叉滚子轴承，实现了高负载与高刚性。
●小型化

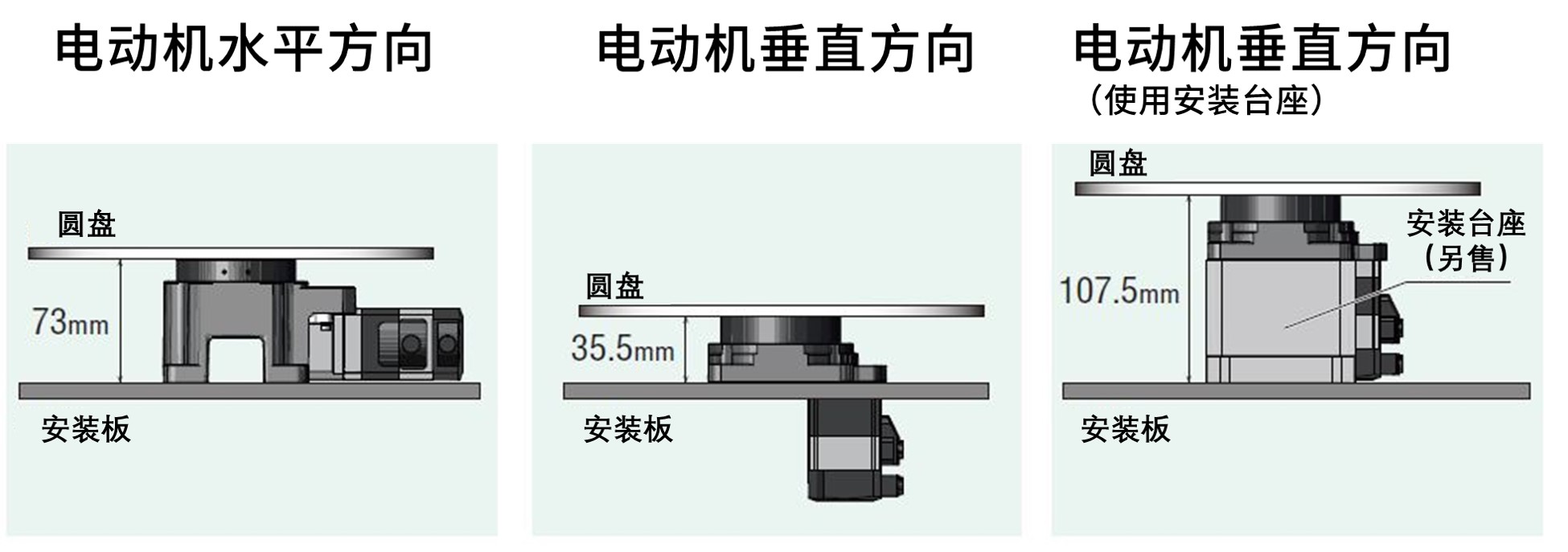

DGⅡ系列备有电动机垂直组装型、平行组装型，可根据装置内的安装空间进行选择。垂直组装型可将电动机隐藏到安装板之下，最小仅需35.5mm高度即可安装负载。
●一体化・中空设计

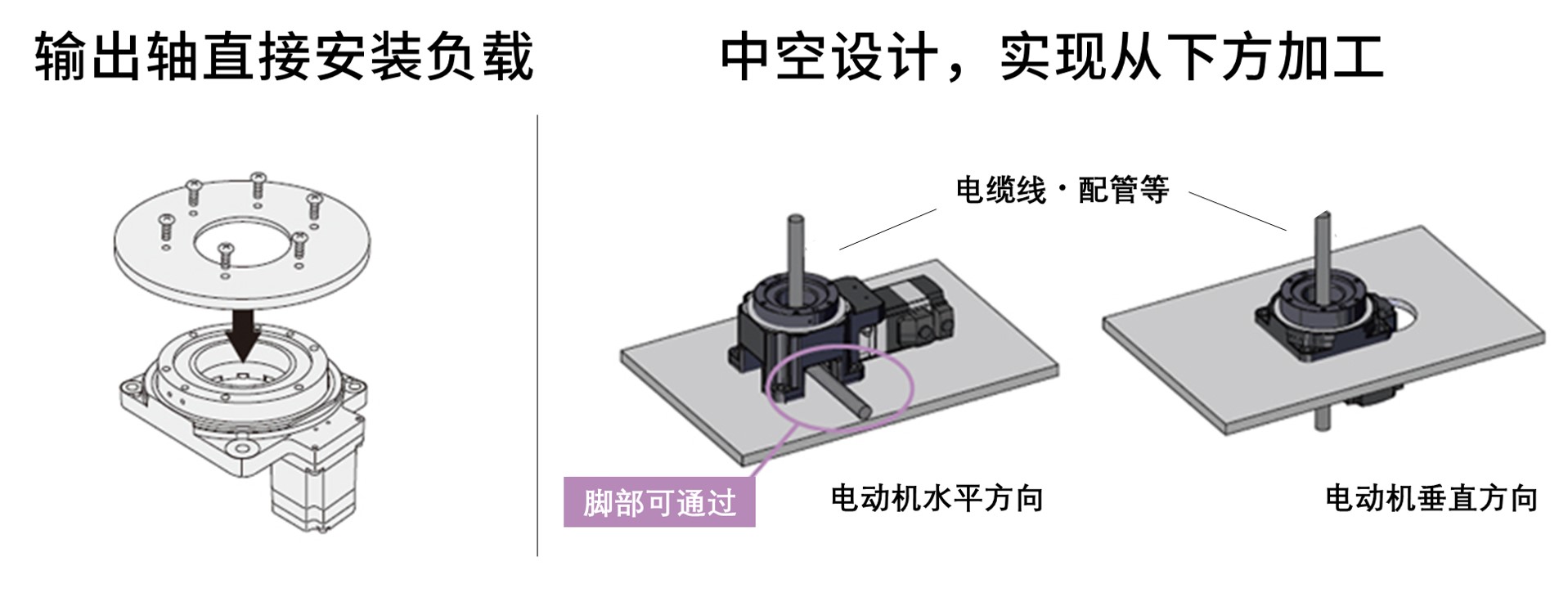

可直接将负载安装在中空的平台之上，不仅省去传动机构，方便安装，更能通过中空设计实现由下而上的配线・配管。
产品详细规格详细：▶DGⅡ系列（请点此查看）
