真机实例集----工件搬运装置
真机实例----工件搬运装置
|
高负载・高刚性

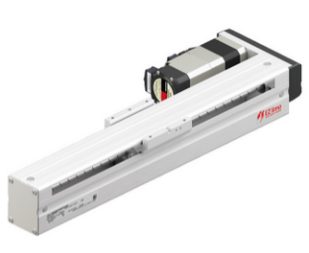

电动滑台 EAS系列 轴3
▶点此查看产品详细介绍
|
利用折返型滑台，减少了旋转半径
使用折返型电动滑台，从而减少机构的旋转半径，
有助于节省空间。
|
|
通过高精度·高刚性的电动滑台，实现工作物的准确搬送
通过使用滚珠螺杆，实现反复定位精度±0.02mm。
电动滑台的导轨采用THK制造的LM导轨 。

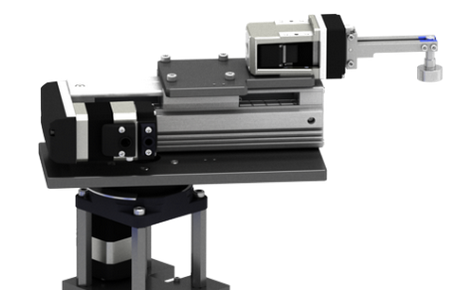

就如此装置例所示，即使从旋转平台将夹爪伸出，
也可将滑台弯曲程度控制在最小限度。
此外，将高精度LM导轨直接安装到用户的机框座上，
适用于对滑行平行度要求高的用途。
（滑行平行度0.03㎜）。
|
|
搭载产品
|
|
|
注意：
本资料仅供参考。选购前请仔细确认设备需求和产品规格。
如需帮助，请洽询本公司客户咨询中心（电话：400-820-6516）。
