真机实例集----多品种零件供料装置

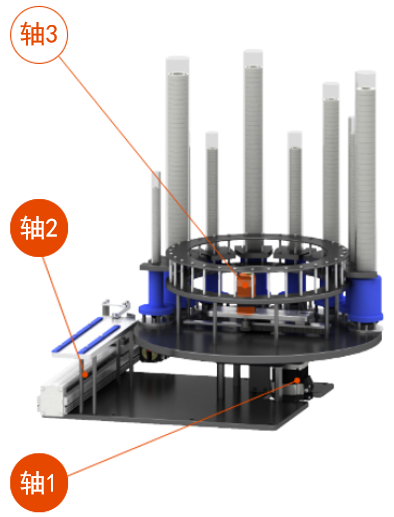

装置概要
将指定的零件用齿条·齿轮机构从零件储存容器中推出，搬送至供料口。因1台可供给多种零件，减少了替换供给的零件时产线停止所造成的时间浪费。
|
小型·高转矩
αSTEP AR系列 轴3
▶点此查看产品详细介绍
|

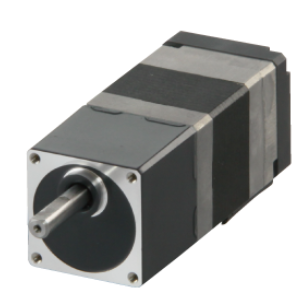

备有包括小型产品的标准型减速机型电动机
推出轴的设置空间有限，且需要承受大负载，因此需要减速机。由于是齿条·齿轮机构，且停止精度符合齿隙约60arcmin的电动机的条件，所以此处选择安装尺寸□28mm、小型性价比合理的TH减速机型。
可按转矩、尺寸、齿隙等选择适合的αSTEP AR系列减速机型产品，提升了装置设计的自由度。
▶点此查看αSTEPAR系列产品种类（AC电源输入）
▶点此查看αSTEPAR系列产品种类（DC电源输入）
|
|
||

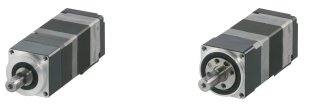

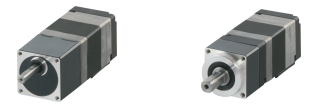

| 小齿隙 | 无齿隙 | ||
| TH减速机型 （直齿轮机构） |
PS减速机型 （行星齿轮机构） |
PN减速机型 （行星齿轮机构） |
谐波减速机型 （HarmonicDrive®） |
| 齿隙60arcmin | 齿隙35arcmin | 齿隙3arcmin | 0 |
※谐波减速机型安装尺寸为□30mm
●谐波减速机型R是株式会社Harmonic Driver Systems公司的注册商标或商标。
●也备有直交轴减速机型。
搭载产品
|
|
注意：
本资料仅供参考。选购前请仔细确认设备需求和产品规格。
如需帮助，请洽询本公司客户咨询中心（电话：400-820-6516）。
