非通讯型产品也能实现总线控制?
|
非通讯型产品也能实现总线控制? |

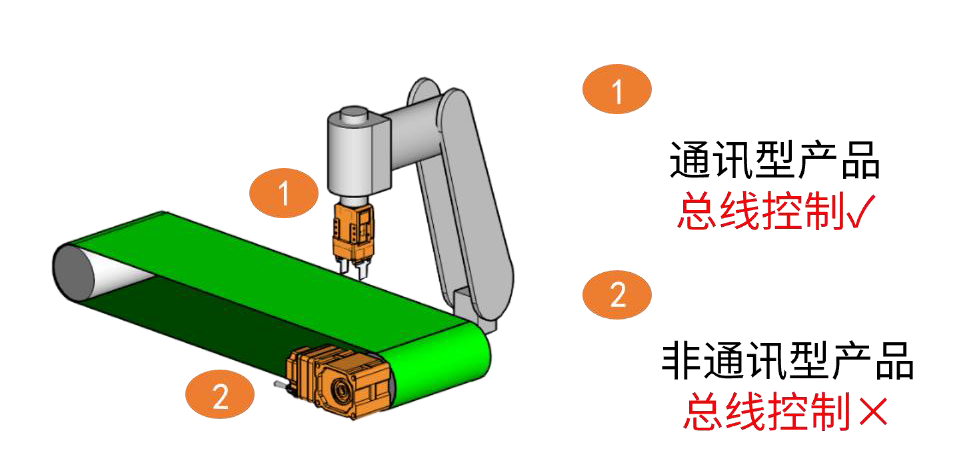

目前总线控制的机构设备已成趋势，整套自动化设备统一上位控制方式，实现控制统一化，不仅可以简化上位模块和相关配线，也使得设备维护更加简便。
当前问题

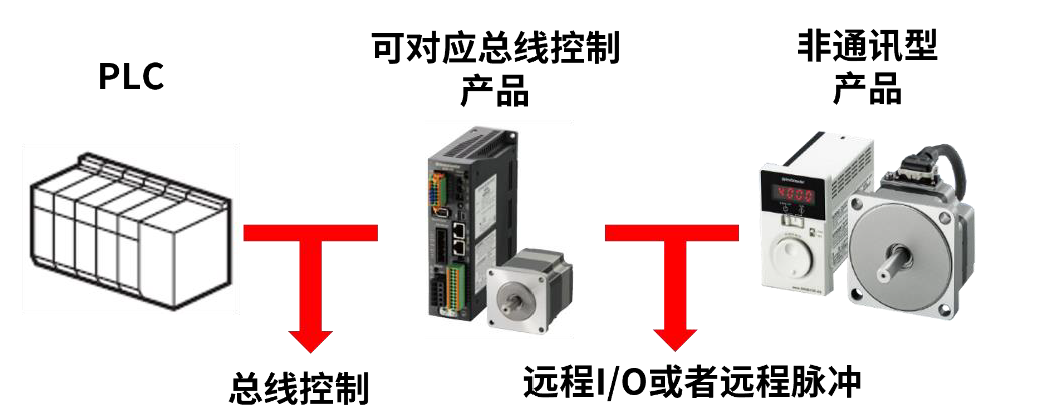

并非所有电动机都能支持某同种上位控制方式。当设备需要总线控制，部分已经选购的产品却为非通讯型，不支持总线协议控制，此时有何解决方案？
|
无刷电动机 BMU系列 |
|
一、设定「R0」「R0_R」参数，进而实现ON/OFF

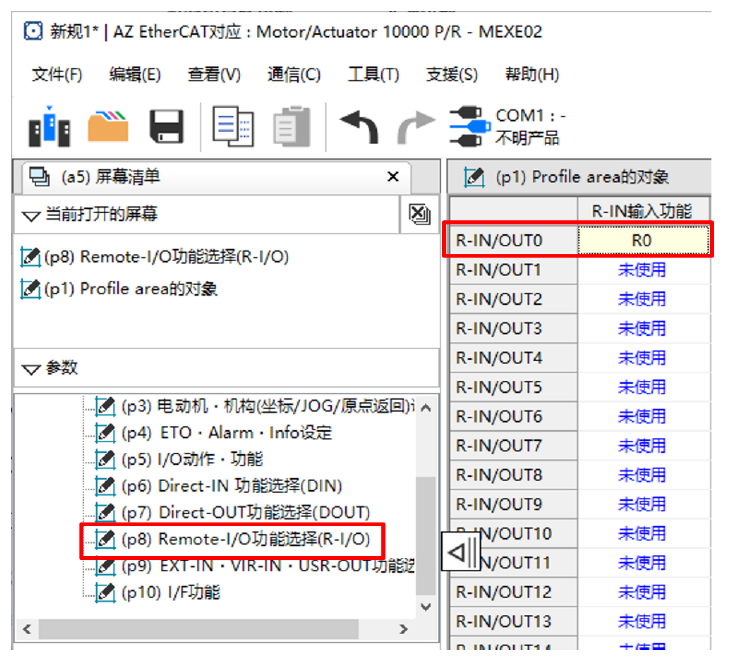

1、打开MEXE02软件（▶点此进入MEXE02下载页面），点击参数中的「Remote-I/O功能选择」，将R-IN/OUT0的「R-IN输入功能」参数设定为「R0」。

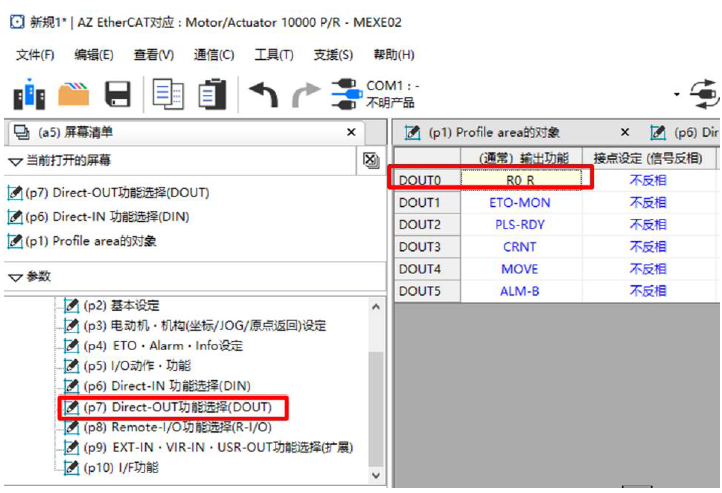

2、点击参数中的「Direct-OUT功能选择」,将DOUT0的「(通常)输出功能」参数设定为「R0_R」。

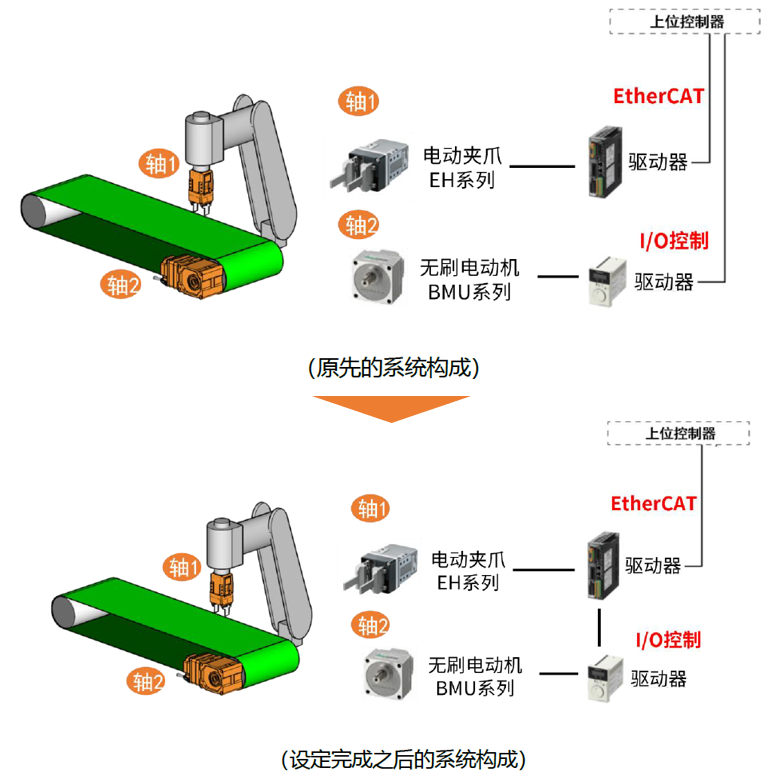

 二、连接BMU系列与AZ系列驱动器

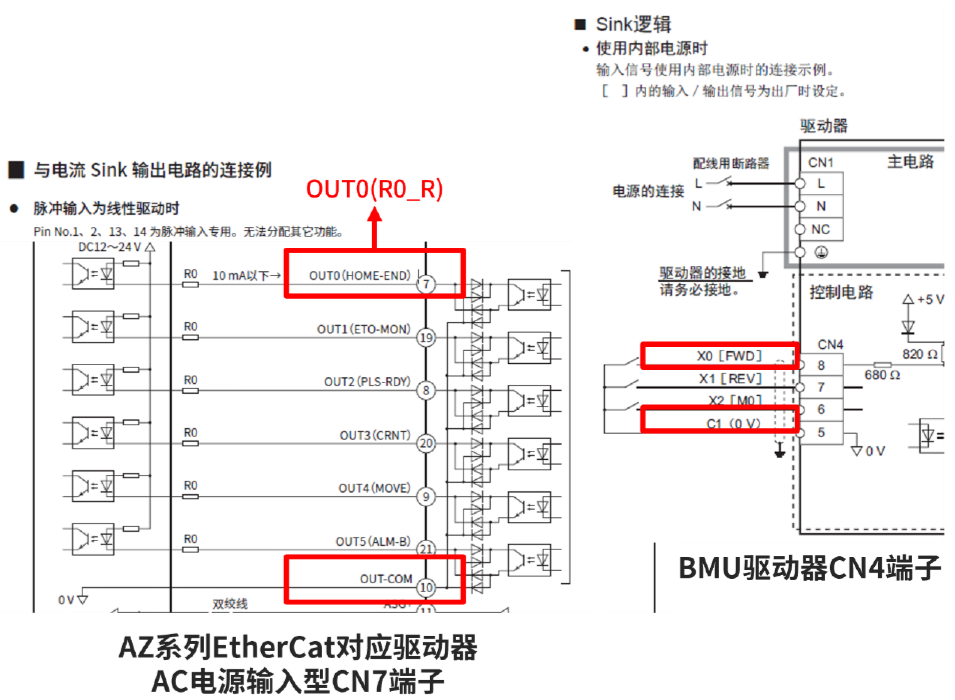

将AZ驱动器的7号信号点（R0_R）连接到BMU驱动器的8号信号点(FWD)，将AZ的10号COM口连接到BMU驱动器的5号C1口从而形成回路。 三、设定AZ系列「R0」设为ON，输入信号控制BMU系列旋转

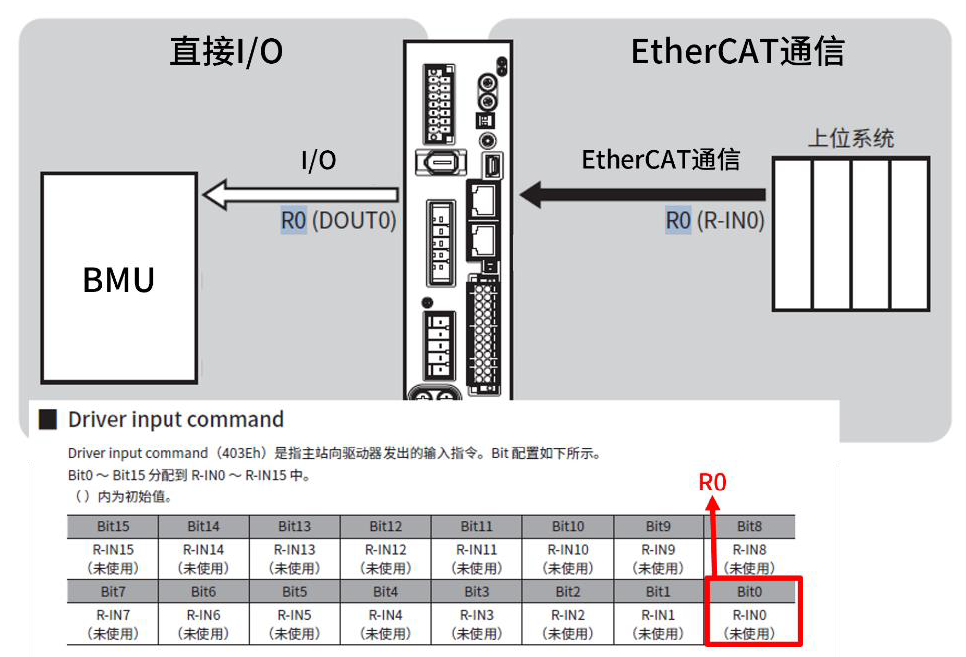

接通电源后，通过上位给AZ驱动器发送R0信号（通过SDO映射给403Eh发送0001代码-EtherCAT通讯时）后，驱动器会通过直接I/O自动给BMU发送反馈信号R0_R信号从而触发BMU的FWD信号实现电机的运转。
