细胞检测设备
|
细胞检测设备---5相步进电动机在高速、低振动下的应用 |
|
设备
细胞检测设备：连续输送到指定位置机构：高倍速精密减速机构+螺杆机构 动作概况：配合X、Y移栽平台对细胞切片的移动，Z轴的显微检测机构上下移动进行调焦与缩放视野。 痛点需求
①要求低速低振动的定位，为了避开低频共振，通过设计减速机构以提升电动机的使用转速，但2相步进电动机的高速特性不足；②为提升检测效率，要求移动和检测同步进行，因此要求运行过程持续低振动； ③由于搭载高精密显微检测，要求高精度定位与高指令跟随特性。 |
|
5相步进电动机 PKP系列 |
|

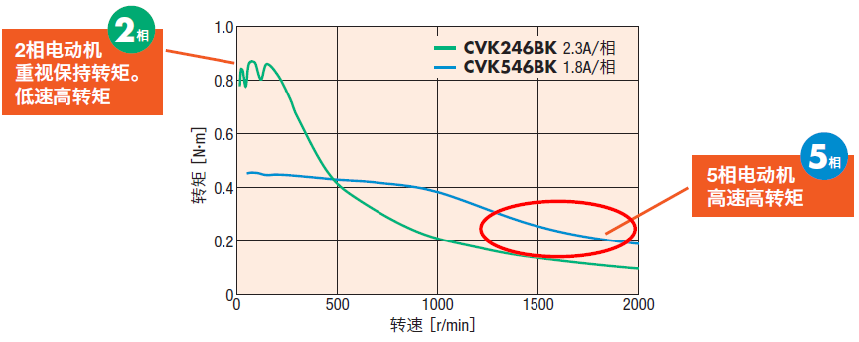

5相步进电动机的高速高转矩
转矩大幅提升，用途广泛：采用高电流化的PKP步进电动机搭配CVD驱动器，5相步进电动机在高速状态下的转矩得以大幅提升。可以从各种速度、转矩中，挑选适合的电动机，选择余地更大。

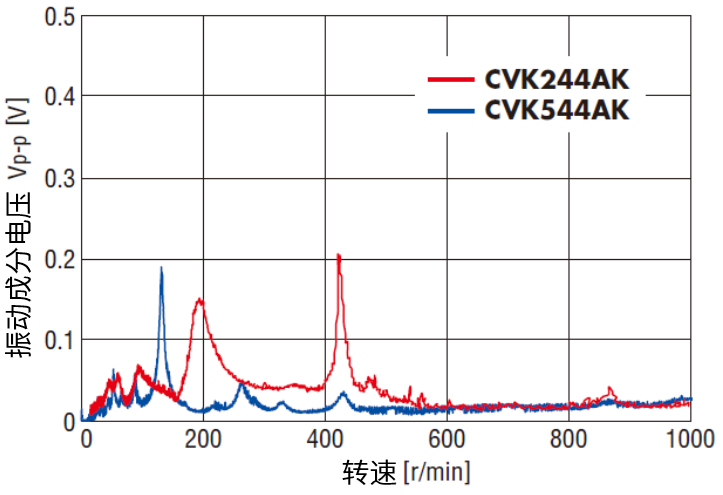

5相步进电动机的低振动、高精度
5相PKP步进电动机搭配CVD驱动器，由于5相电动机相数多，步距角更小，因此运转的平滑度更高，具有更佳的振动特性。

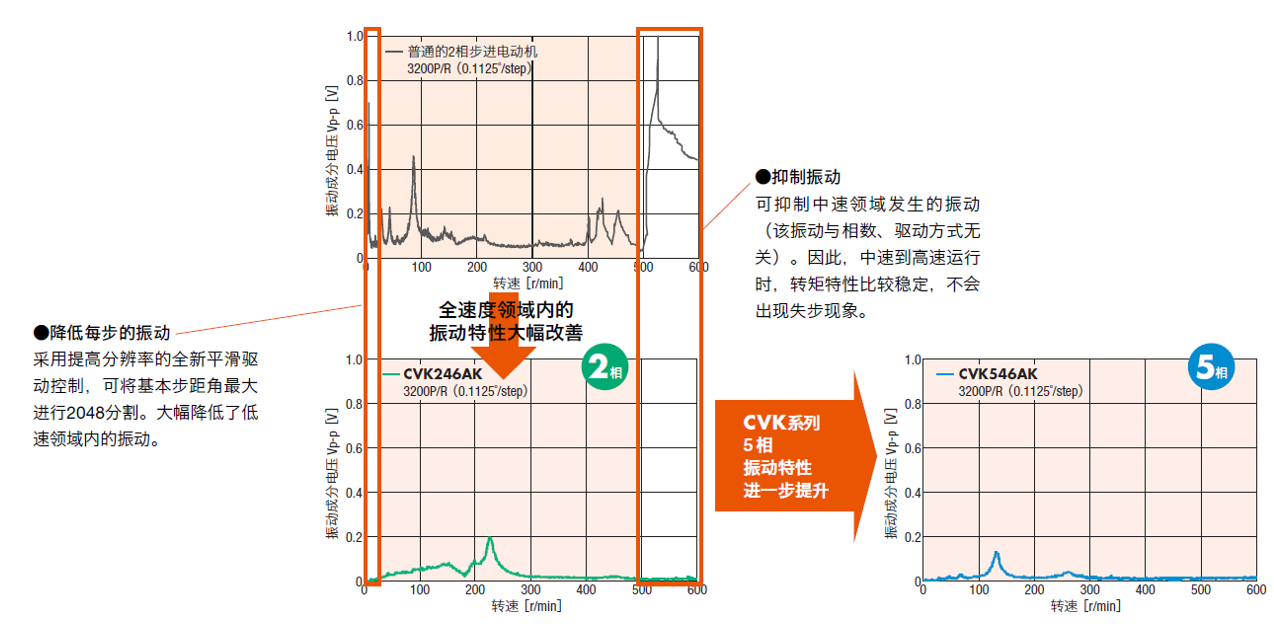

使用微步驱动实现更低振动：
采用全数字控制的微步驱动器，大幅改善振动幅度，在全速度状态下实现更低振动，更小噪音。
采用全数字控制的微步驱动器，大幅改善振动幅度，在全速度状态下实现更低振动，更小噪音。

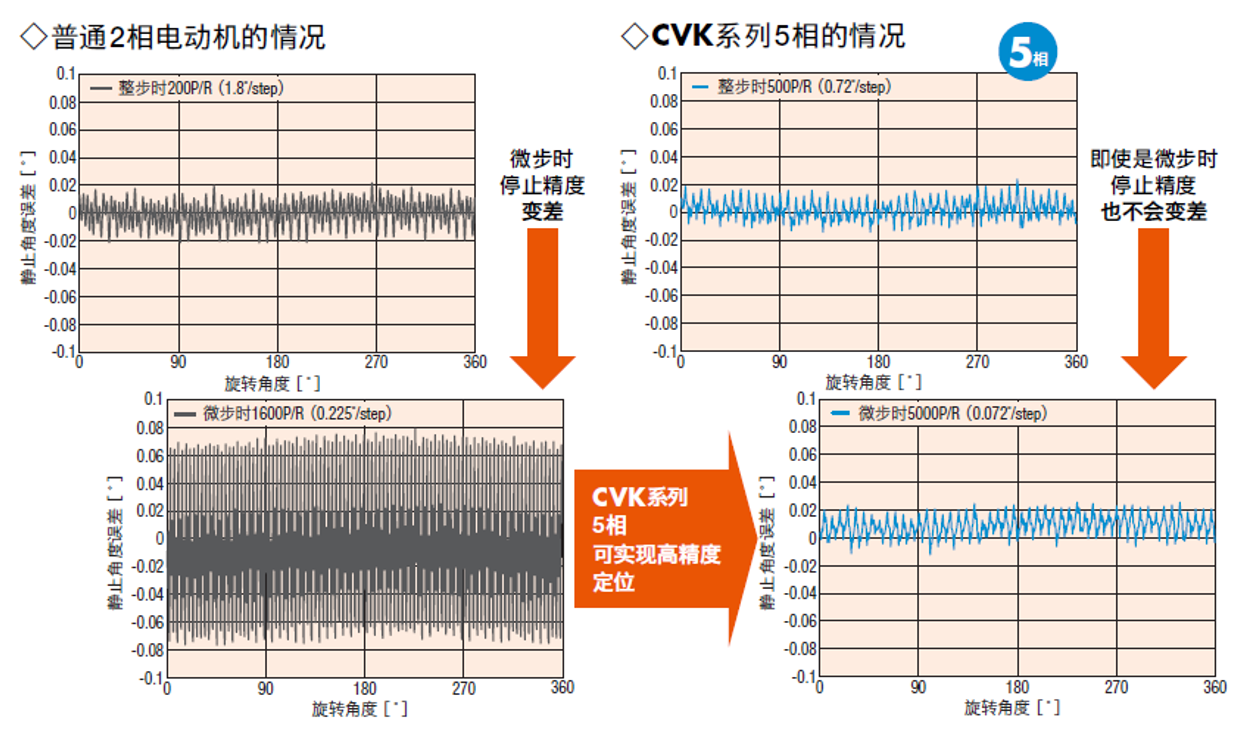

高精度定位，选择5相：
通过微步驱动，可将分辨率提高到最大125000P/R。微步驱动时与整步驱动时相比，普遍有停止精度变差的情况，2相尤为显著。这种情况下，可通过采用CVK系列5相实现更高精度的定位。
通过微步驱动，可将分辨率提高到最大125000P/R。微步驱动时与整步驱动时相比，普遍有停止精度变差的情况，2相尤为显著。这种情况下，可通过采用CVK系列5相实现更高精度的定位。

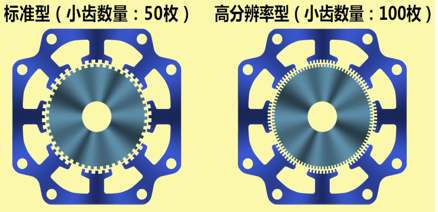

高分辨率型更高的精度、更强的指令跟随性
|
1、齿数翻倍，步距更小，振动更低；
|
|

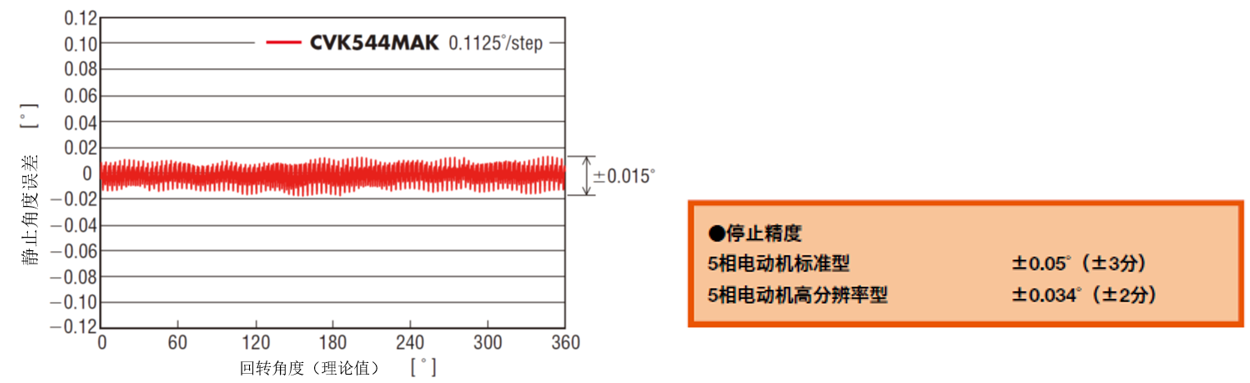

2、停止精度更高；
3、指令跟随性更强，实现微米级别指令追踪。
