超声影像设备探头工位
|
超声影像设备探头工位的小型化、低振动应用 |
高转矩、小型化、低振动
 |
超声影像设备：小型·轻量化的进行高精度检测
设备：超声影像设备工位：探头工位 解决方案：小型·高转矩的步进电动机 ●高转矩·低发热 ●小型·轻量化 ●低振动 |
|
小型·高转矩的步进电动机 |
|
高转矩&大转矩设计优势

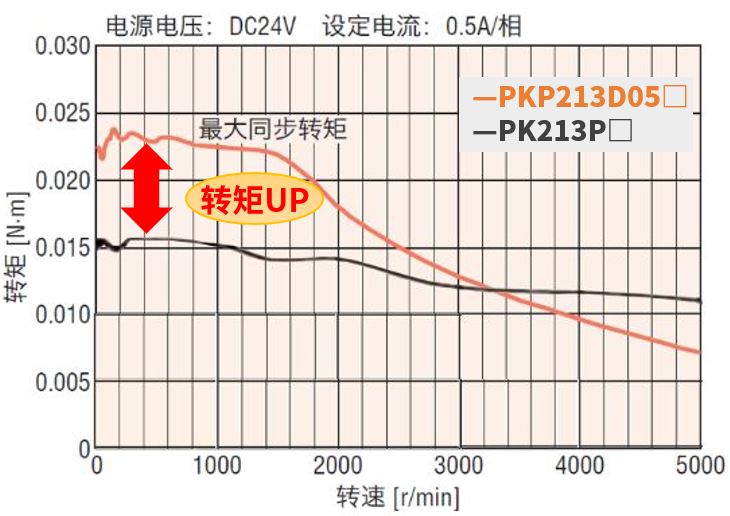

■转矩更高，相同尺寸，支持带动更大的负载。实现动力机构设计更小型化。PKP系列更改磁性、电动机线圈及构造设计后，与同尺寸的PK系列标准型相比，实现了转矩的大幅提升。
有助于：同一电动机的采用，可对应更多样化的探头规格，便于减少电动机验证测试的过程。
■高转矩设计要素。
◇精加工的定子/转子小齿
对转子·定子上的小齿施行研磨精加工， 内部加工精度的差距对于特性表现是相当明显。
 |
◇微小的空气隙
|
◇ 定子和转子的内外径比例
优越的定、转子的内外径比例设计是把控 电动机响应性与提升转矩的关键指标。
|
◇高密度的线圈
|
采用大磁力磁铁为电动机带来更大的转矩。
| Tips：采用高转矩设计的步进电动机，可避免为提高转矩而仅通过加大驱动电流所引起的电动机高发热隐患， 提高手柄操作舒适度与电动机寿命。 |
质量轻、小体积&低振动，提供轻便舒适的操作

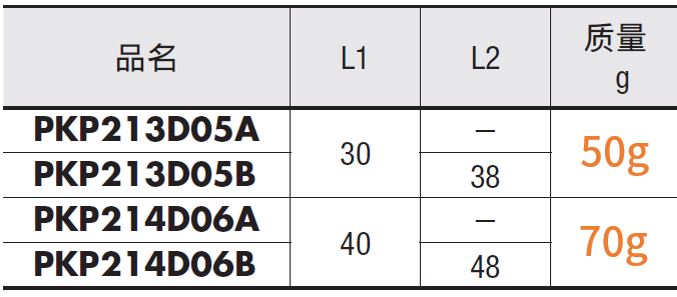

■质量轻，减少用户操作探头时的负担。电动机质量仅需50g，大程度减轻探头手柄的总质量，操作更轻便、舒适。
■体积小，更适合探头小型化设计。

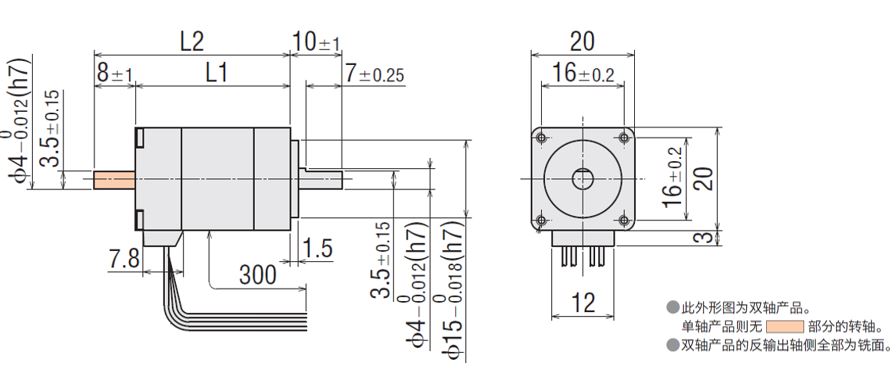

步进电动机拥有安装面仅需20mm安装尺寸，长度仅30mm的规格，
支持小型化内藏于手柄内部的探头高精度定位使用。
■低振动化，助力稳定提供清晰的图像，提升图像质量、提高用户使用舒适度。
通过优化磁性设计，特别针对低速领域，实现更低的振动，改善画像质量与降低噪音困扰。

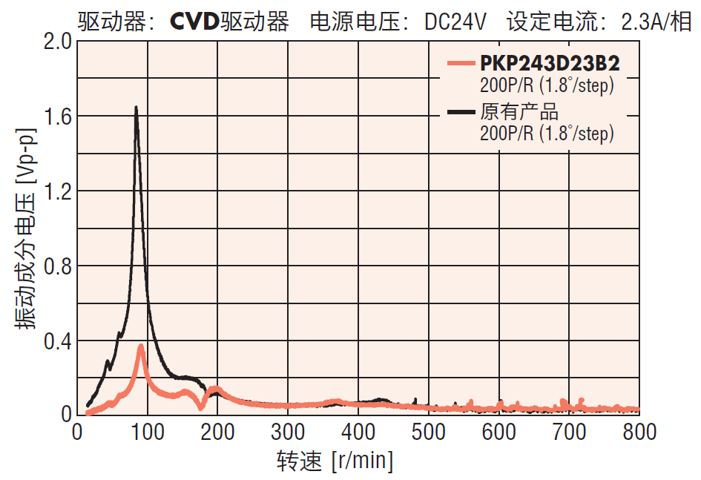

PKP系列与原有产品在各速度领域的振动特性测试对比：
| 低振动对比 |
低噪音对比
|
小型·轻量安装板驱动器，助力高品质开发

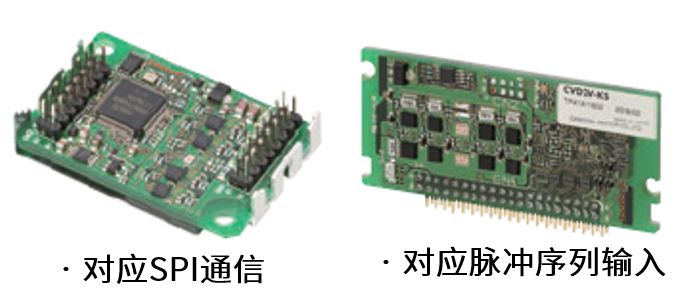

■双极性驱动器 CVD系列S型
| 驱动器电路的高效率化设计，可实现高电流化， 进而提升转矩。 |
|

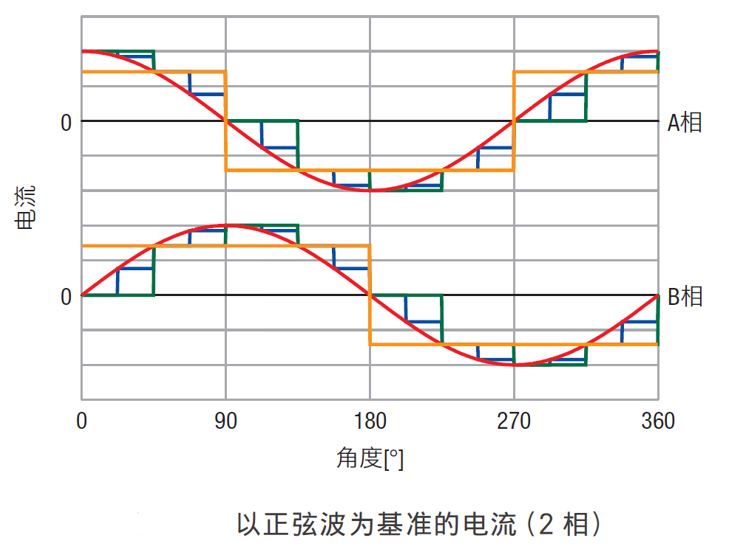

■以正弦波为基本的驱动
驱动器对电流波形进一步细分分割后，电流波形逐渐接近正弦波的现象，故此能够更顺畅的运转。
■CVD系列全速领域微步驱动

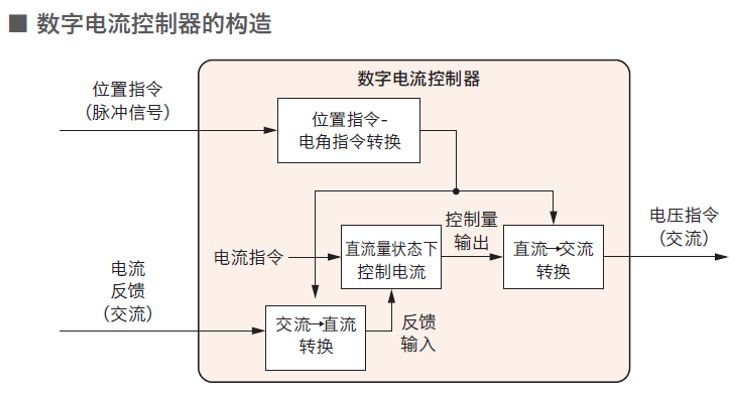

采用全数字控制的微步驱动器，电流控制实现数字化，大幅改善振动幅度，全速度领域实现更低振动和噪音。
相关产品
 |
 |
低振动设计的驱动器搭载微步驱动功能，实现更低振动。 提供可根据安装方式、电缆线出线方向选择的3种驱动器 。
高转矩低振动的2相。高精度低振动的5相。 备有丰富的产品阵容。
|
