生化、免疫分析仪器高速化应用提案
装置概要
生化、免疫分析仪器是用于检测、分析生命化学物质的仪器，通过检查体液样本（如血液，尿液等），助力高效、准确的疾病诊断，提升医疗效率。在设备摆臂、反应盘、试剂盘等众多关键工位的应用上，面向设备高效、提速课题的提出，东方马达重磅推出高速化应用提案。通过搭载高精度、低振动、高分辨率的步进电动机PKP系列，优化改善甩液、撞针、磨壁、残液、结晶、气泡产生等多项痛点难题，推动提高检测效率课题的实现。以下为您介绍各工位应用提案：
系统构成
工位：反应盘工位
稳定、高效的旋转反应杯应用： 降低振动、提高效率、提高精度 *仅供示意
|

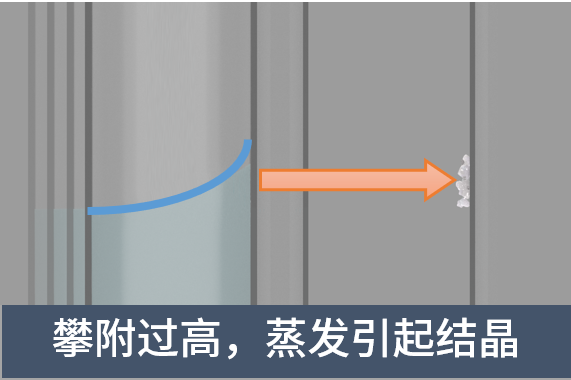

解决方案：5相·步进电动机PKP系列 ・低振动 ・高速转矩提升 ・高精度 动作概况：通过齿轮传动机构依次旋转调用需要的反应杯。 痛点： 为提升检测效率，提速旋转使得杯中的液体产生剧烈晃动， 引起液体的攀附高度过高。若攀附超过清洗的高度， 附着的残液蒸发便易形成“结晶”，直接对检测样本产生污染。 同时，提速也容易出现丢步导致定位不准现象。  |
低振动的5相步进电动机，助力稳定检测
● 5相·步进电动机，基本步距角更小，振动更低◇ 分辨率提升（相比2相）
基本步距角为较小的0.72°（高分辨率型0.36°），相比基本步距角为1.8°的2相步进电动机，基本步距角更小，实现了低振动、低噪音。

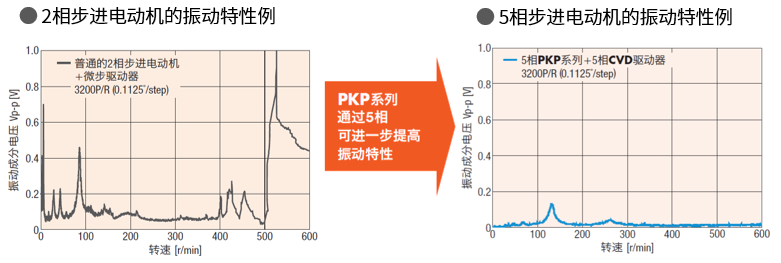

◇ 低振动、低噪音

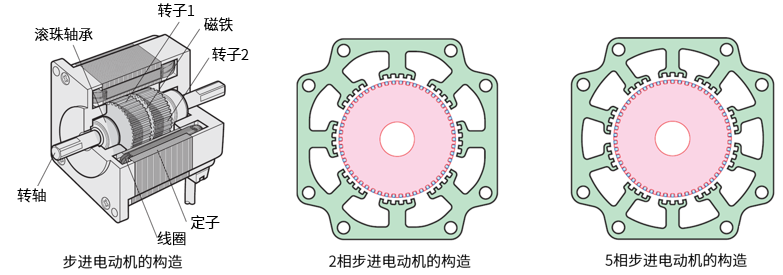

5相步进电动机从机械结构上拥有比2相更好的振动特性，可有效降低振动与噪音。
此外，通过微步驱动驱动器的控制，可实现更低振动、低噪音驱动。
● 选全新升级的PKP系列，低振动特性更佳
痛点分析：
电动机部的振动在机构运行过程中，有可能因电动机产生振动进而传导到机构部，使得机构上被运输的液体出现震颤、晃动的情况。

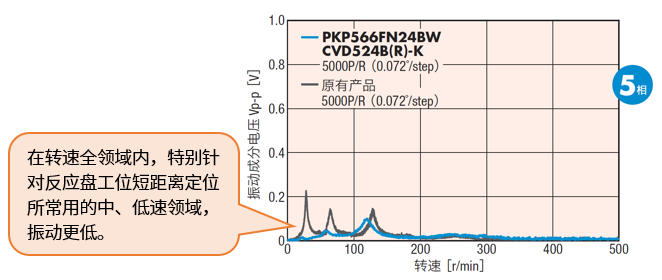

全速领域，振动更低：
全新升级的PKP系列电动机重新检讨线圈设计，并开发专用驱动IC配置于全数字控制的CVD系列微步驱动器上，以达低振动、低噪音的效果，让位移取相结果更加清晰。
高速转矩提升，助力设备稳定提速

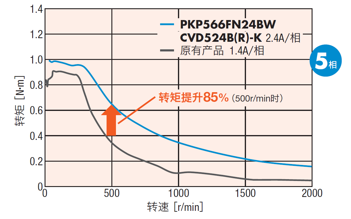

●全速度状态下转矩大幅提升，用途广泛。
通过电动机线圈规格的高电流化大幅扩展应用领域。

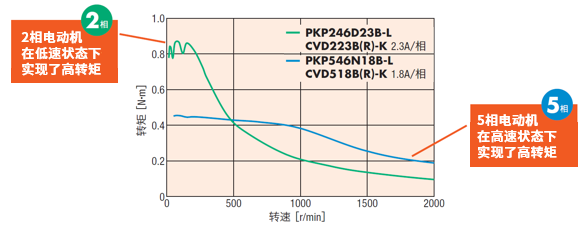

通过采用高电流化，5相在高速状态下的转矩得以大幅提升。可在提速相关的应用中，选用更安心。
5相高精度特性，助力高效率定位检测

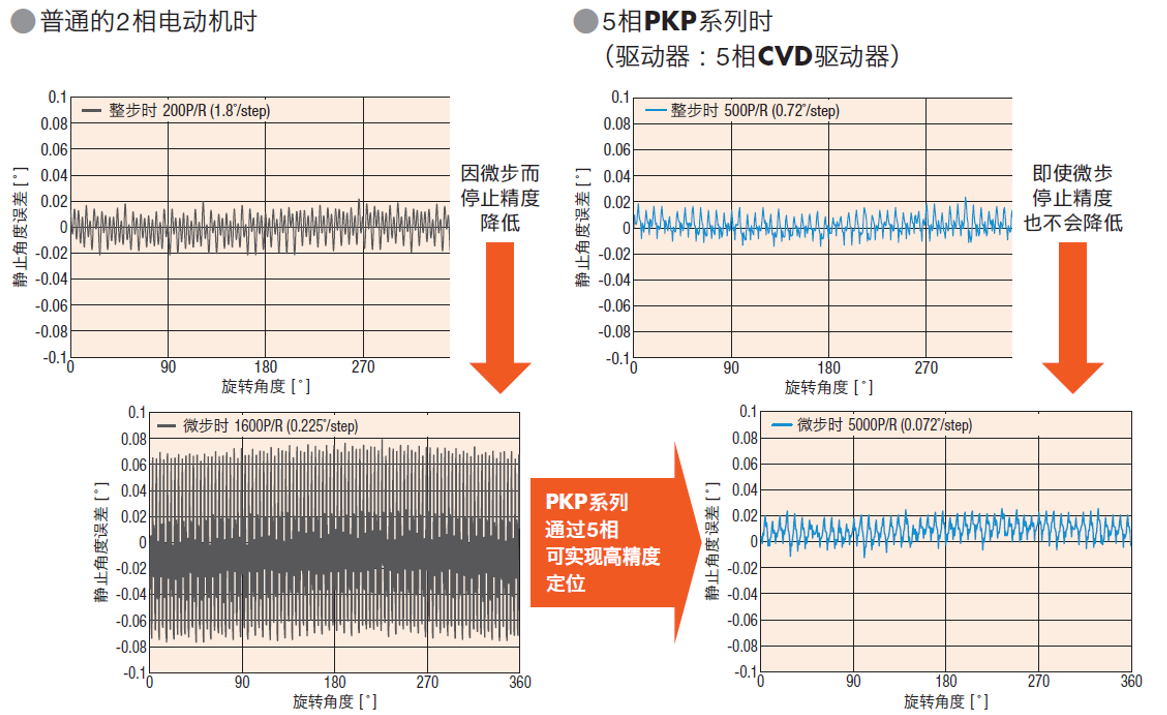

●高精度的5相步进电动机，即使微步驱动，停止精度也不会降低
痛点分析：
若选用的步进电动机停止精度不足，特别针对孔径较小的反应杯，反应盘无法准确旋转定位，进而将无法与摆臂取样针实现较好的配合，影响检测。
即使微步驱动，停止精度也不会降低：
痛点分析：
若选用的步进电动机停止精度不足，特别针对孔径较小的反应杯，反应盘无法准确旋转定位，进而将无法与摆臂取样针实现较好的配合，影响检测。
即使微步驱动，停止精度也不会降低：
|
5相步进电动机PKP系列实现高精度定位。
|
|
相关产品
 |
 |
低振动设计的驱动器搭载微步驱动功能，实现更低振动。 提供可根据安装方式、电缆线出线方向选择的3种驱动器 。
高转矩低振动的2相。高精度低振动的5相。备有丰富的产品阵容。
|
