生化、免疫分析仪器高速化应用提案
装置概要
生化、免疫分析仪器是用于检测、分析生命化学物质的仪器，通过检查体液样本（如血液，尿液等），助力高效、准确的疾病诊断，提升医疗效率。在设备摆臂、反应盘、试剂盘等众多关键工位的应用上，面向设备高效、提速课题的提出，东方马达重磅推出高速化应用提案。通过搭载高精度、低振动、高分辨率的步进电动机PKP系列，优化改善甩液、撞针、磨壁、残液、结晶、气泡产生等多项痛点难题，推动提高检测效率课题的实现。以下为您介绍各工位应用提案：
系统构成
------------------------提高转矩-------------------------
电动机的高精密构造
◇精加工的定子/转子小齿
对转子·定子上的小齿施行研磨精加工， 对凸极宽度、小齿面积等做合适化处理， 内部加工精度的差距对于特性表现是相当明显。  |
◇微小的空气隙
|
◇ 定子和转子的内外径比例
优越的定、转子的内外径比例设计是把控 电动机响应性与提升转矩的关键指标。
|
◇高密度的线圈
|
采用大磁力磁铁为电动机带来更大的转矩。
驱动器的高电流化设计

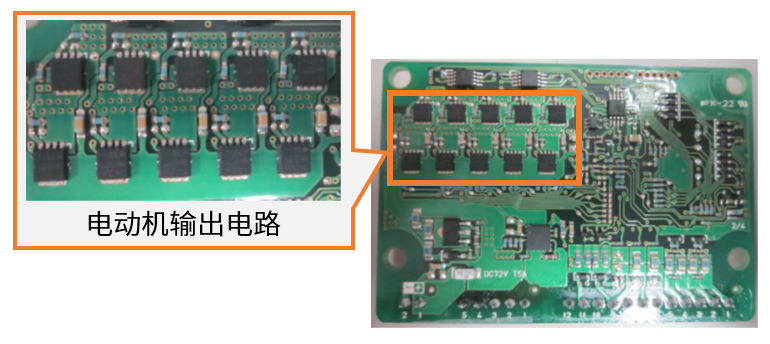

CVD系列驱动器的电动机输出电路高效率化设计，带来的高电流输出。
 |
|

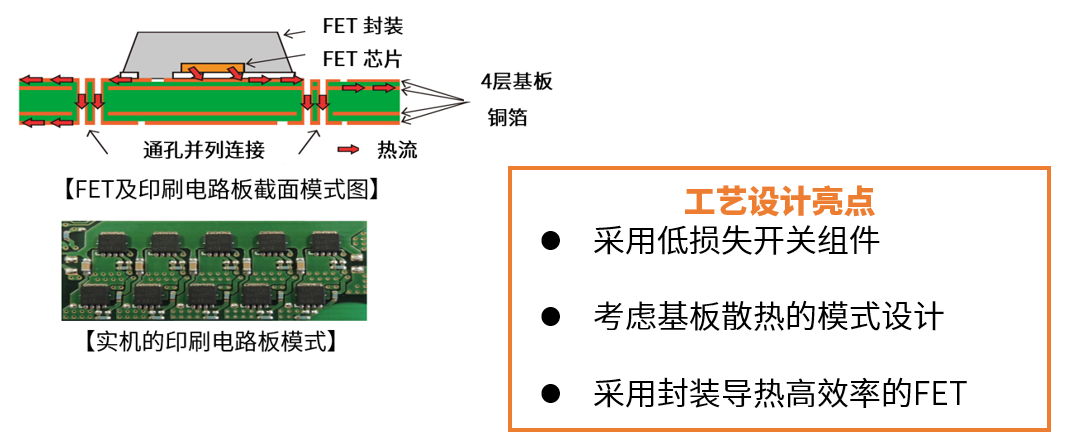

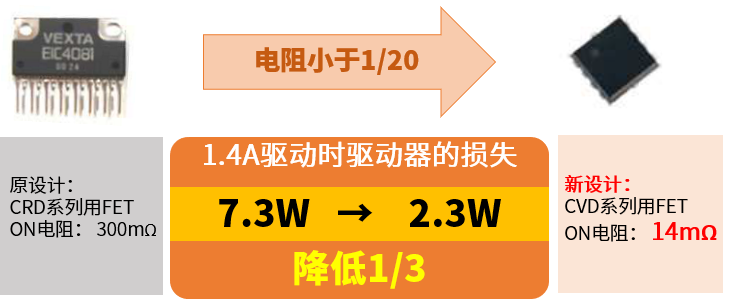

通过降低开关组件的损耗，充分用于电动机的转矩输出，提高驱动器效率。 |
|

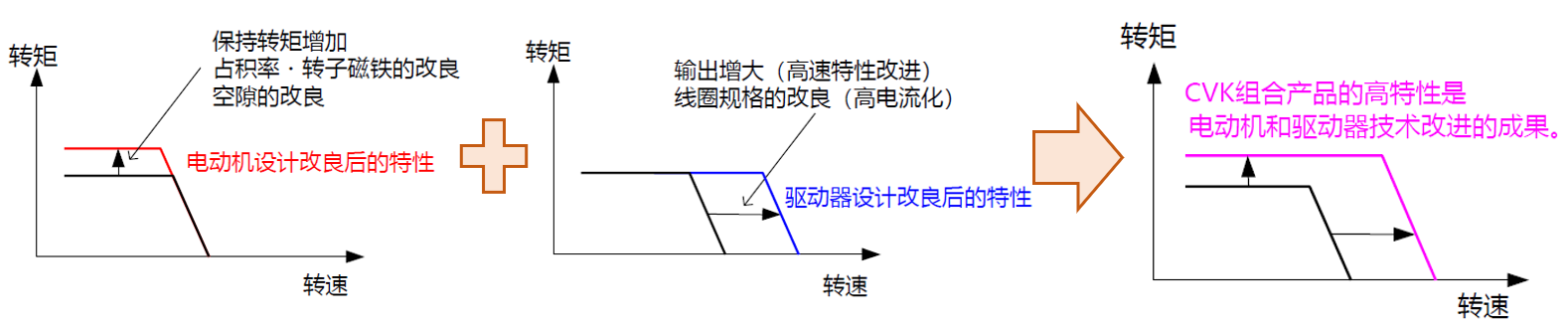

提案：高转矩特性与电动机、驱动器密不可分
通过修改电动机的线圈设计与驱动器的改良设计，实现高电流化。⇒ 转矩大幅提升！

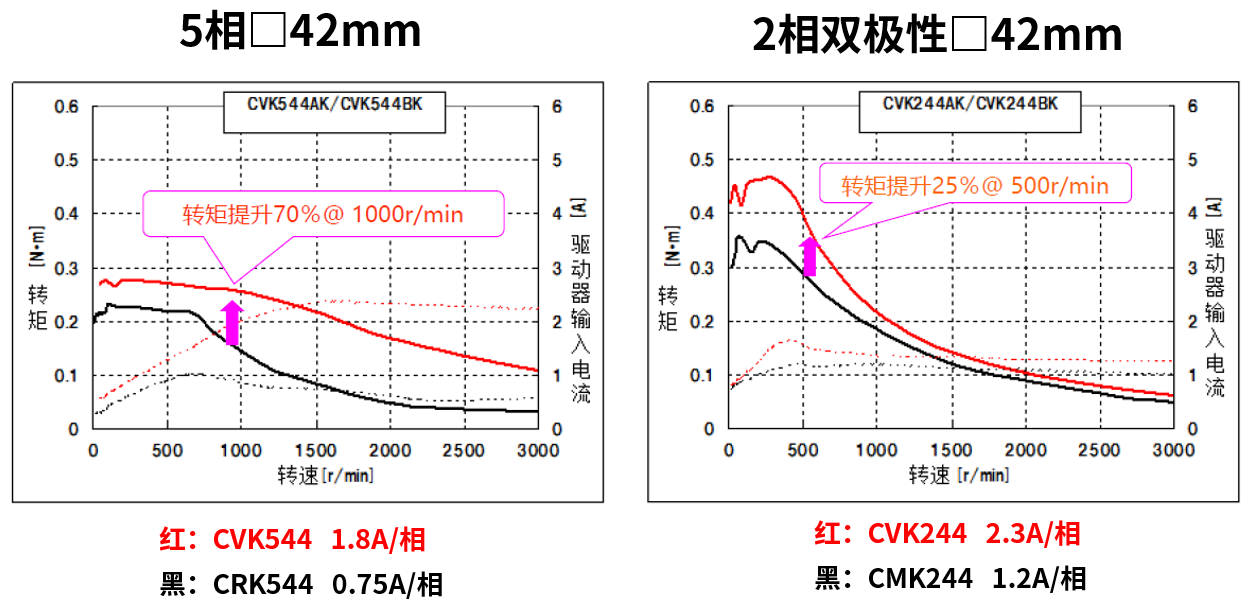

■42mm安装尺寸的转矩特性对比

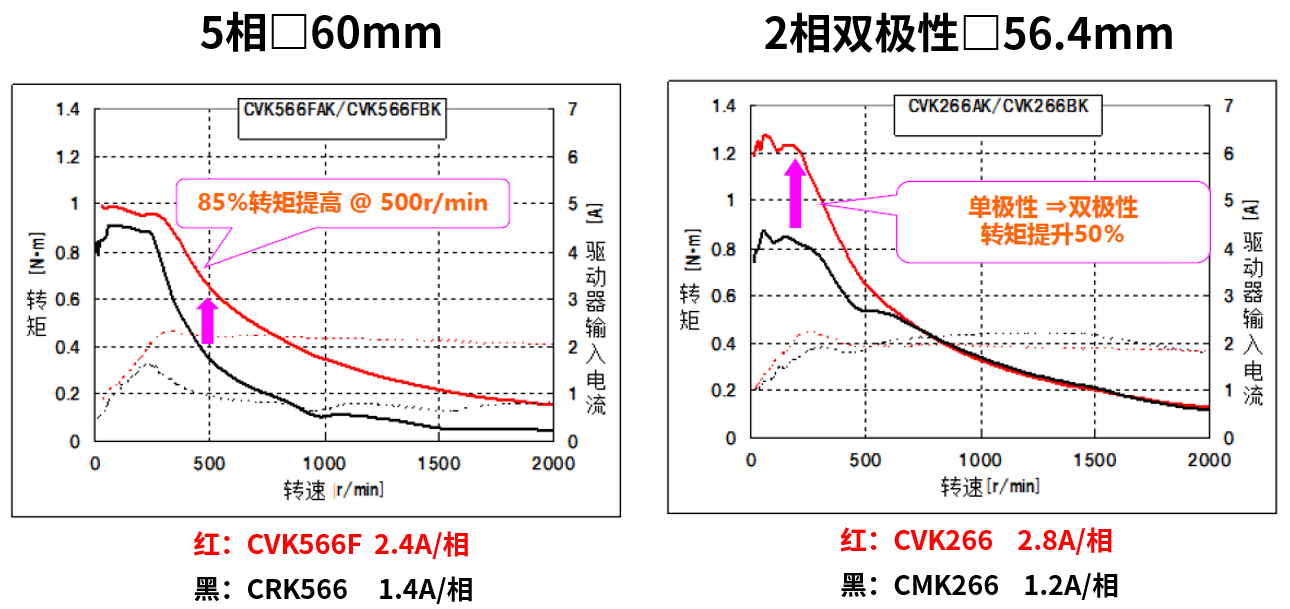

■60mm安装尺寸的转矩特性对比
------------------------降低振动-------------------------
高精密的电动机制造
|
◇ 精加工的定子/转子小齿
对转子·定子上的小齿施行研磨精加工，内部加工精度的差距对于特性表现是相当明显。 这是影响步进电动机停止精度的精准性、振动的重要因素之一！ |
 |
优异的电流控制
|
◇ 以正弦波为基本的驱动
为保证发生转矩恒定，步进电动机实现的关键是“切换”线圈的电流，如电流波形按矩形波方式进行的运行。此时，无法保证发生转矩保持恒定，存在转矩变动导致振动变大的速度区间。 东方马达驱动器对电流波形进一步细分分割后，电流波形逐渐接近正弦波的现象，故此能够顺畅的运转。  |
 |
◇ CVD系列全速领域微步驱动
采用全数字控制的微步驱动器，电流控制实现数字化，大幅改善振动幅度，全速度领域实现更低振动和噪音。
采用全数字控制的微步驱动器，电流控制实现数字化，大幅改善振动幅度，全速度领域实现更低振动和噪音。
◇平滑驱动控制
减小步距角以降低过冲·回冲，实现正弦波电流驱动，使用整步也能平滑运行。
减小步距角以降低过冲·回冲，实现正弦波电流驱动，使用整步也能平滑运行。
实时独立的电流检测
|
◇ 各相电流独立检测
该设计能正确检测出电动机的输入电流。但需使用较多的检测电路和检测信号，电路构成较为复杂。CVD驱动器通过数字化控制进行了弥补。 |
 |
提案：全速度领域实现低振动·低噪音
5相步进电动机PKP系列搭载CVD系列驱动器具有更佳的振动特性。|
◇步进电动机驱动器低噪音对比样机视频
|
◇步进电动机驱动器振动对比样机视频
|
相关产品
 |
 |
低振动设计的驱动器搭载微步驱动功能，实现更低振动。 提供可根据安装方式、电缆线出线方向选择的3种驱动器 。
高转矩低振动的2相。高精度低振动的5相。备有丰富的产品阵容。
|
