激光光路调整模块
|
激光光路调整模块的小型化、高精度应用 |
|
小型化、高精度
 |
小型化·高精度的旋转光学镜片，进而改变激光特性
工位：激光光路调整解决方案： 步进伺服混合控制系统αSTEPAZ系列、 中空旋转式传动装置DH、DG2系列 ●小型化 ●高精度 ●停止无振动 |
|
步进伺服混合控制系统αSTEPAZ系列、 中空旋转式传动装置DH、DG2系列 |
|
省空间、高精度的机械式绝对式系统步进电动机

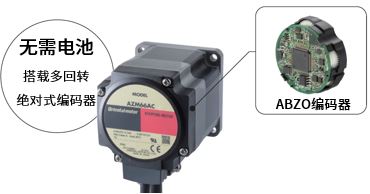

■AZ系列步进电动机，助力装置小型化、高精度◇机械式绝对编码器
绝对式系统位置管理，无需电池、传感器等配件。 支持高速原点返回、重新上电后的绝对坐标记忆、 软极限设置、内藏定位程序运行等。 有助于提升生产效率、节省安装空间、降低成本。  |

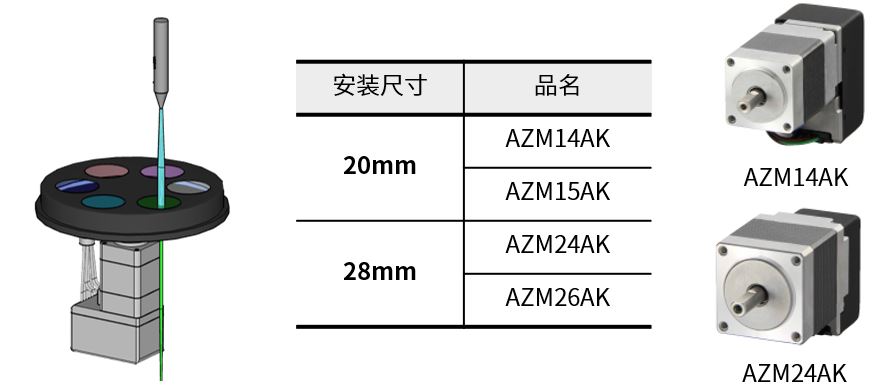

◇节省空间的小安装面规格
|

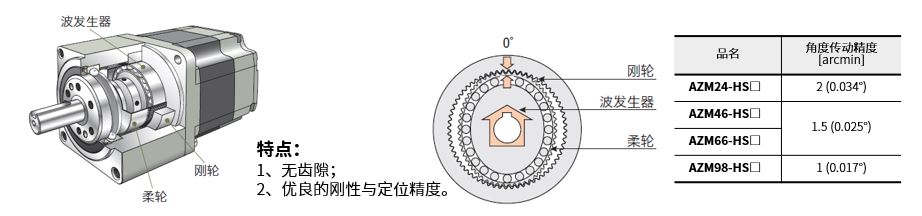

无齿隙、高精度的谐波减速机+步进电动机+编码器的一体化结构，光路校准的微量调节更精准。

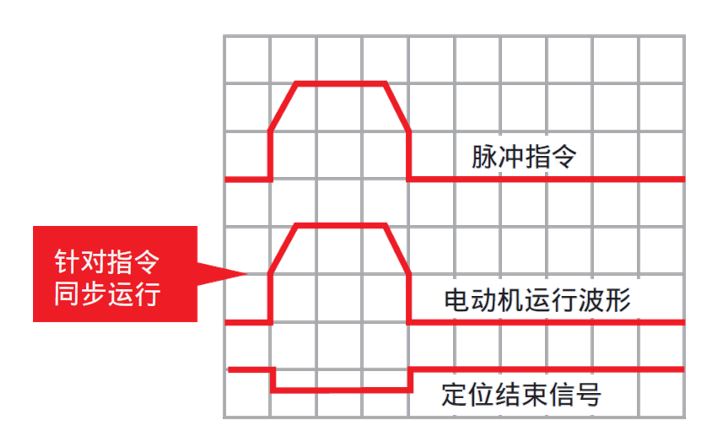

◇ 保持停止位置·无微振
定位完成时，步进电动机无微振且通过自身保持力停止，适合用于需无振动停止的低刚性机构用途。
特别是在光路调整完毕后，能助力保持激光的稳定性，减少微振带来的激光效果干扰。
镜片·中空旋转装置一体化装配设计

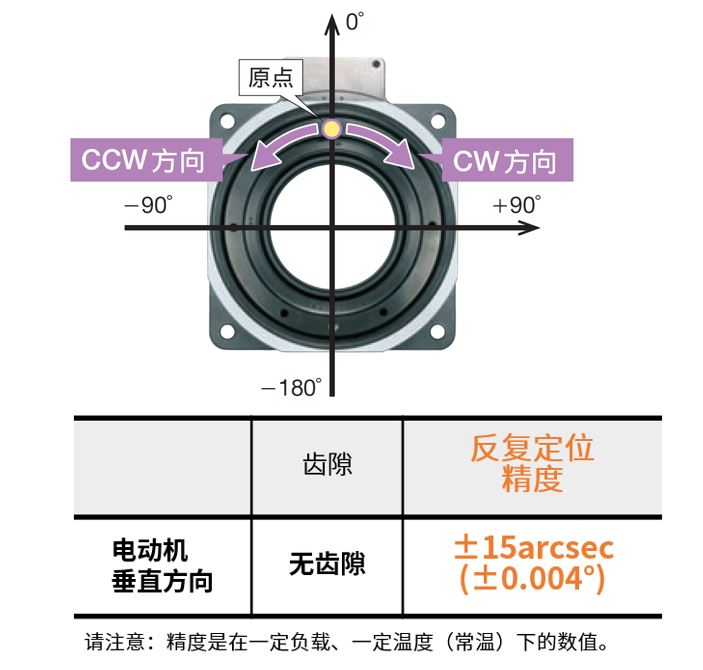

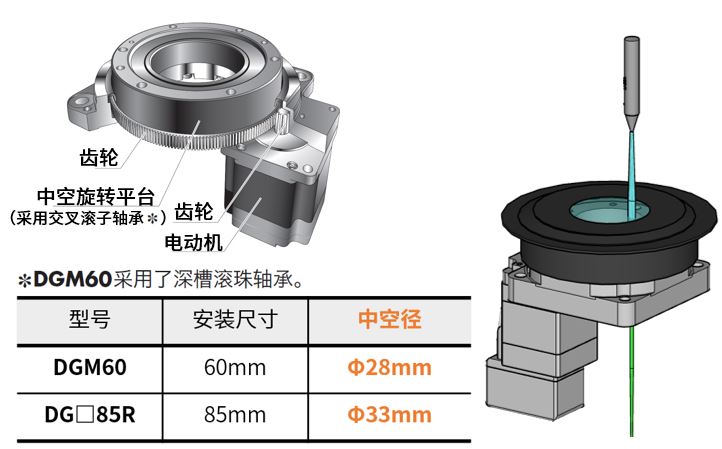

■中空设计的传动装置，装置空间利用自由度新突破◇中空旋转式传动装置DG2系列
可直接安装光学镜片的中空旋转式工作台，实现装置结构一体化。可减少机构设计、零件调配、组装状态调节等花费的时间与费用。  |
 |

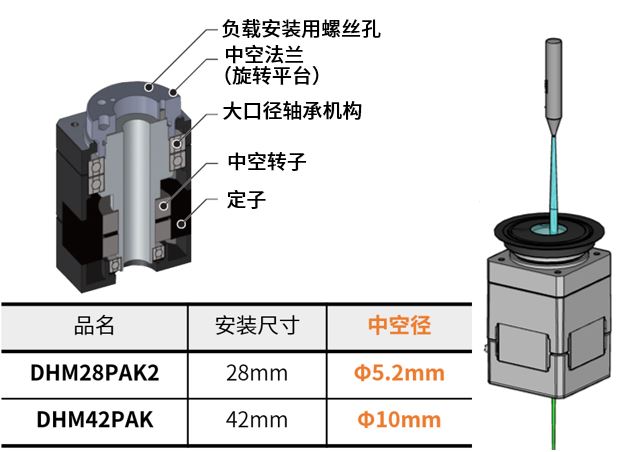

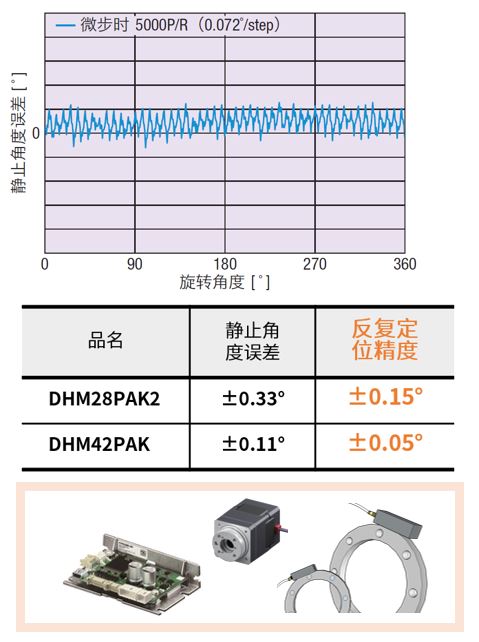

◇中空转子的DH系列传动装置
|
通过AZ系列绝对式系统步进电动机与
旋转工作台机构的组合使用，无齿隙的结构， 助力实现绝对、就近等多方式原点返回与 反复高精度定位。  |
 |

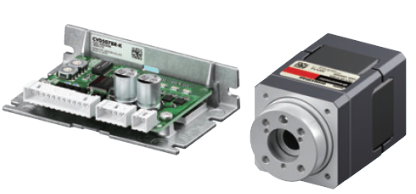

搭载5相步进电动机，可稳定重复高精度定位、  CVD系列全闭环控制型驱动器(▶查看详情)
与外部传感器/光栅尺组合实现高精度定位运行，
助力构建更高精度控制的设备及装置设计。
|

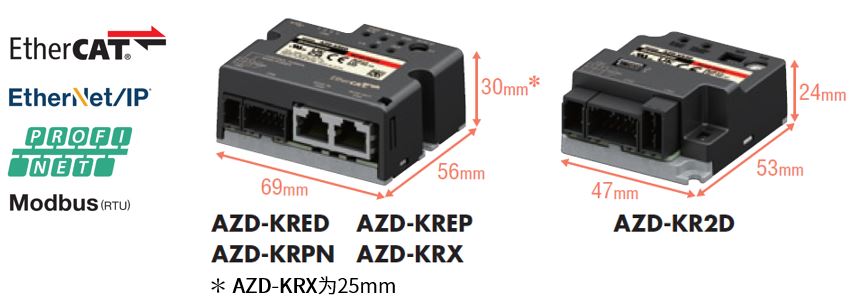

多轴·mini驱动器方案，控制一样更小巧
步进伺服混合控制系统AZ系列支持全球主要工业用网络，为激光光路模块化设计、小型化课题，提供多轴驱动器、mini驱动器选用方案，优化提升空间利用度。
*其中“薄型（4轴）“详情还请联络客户咨询中心或距离您最近的销售点（▶点此查看各销售点联络方式）
