第2章:构造与动作原理
2-1. 构造
3) 定子的构造

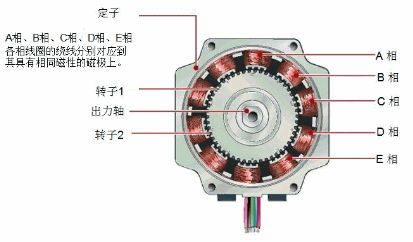

5相步进电动机的定子由5个相位,10个小齿状的磁极皆绕有线圈。
定子拥有10个小齿状的磁极,对角线的2个磁极形成1个相。
此外,各磁极切割成4个小齿,小齿齿距与转子相同为7.2゜。

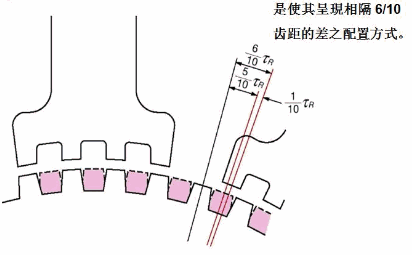

转子与定子呈现相隔6/10齿距差的配置方式。
