第4章 : 定位运行
4-3.运转脉冲速度的计算(简易)

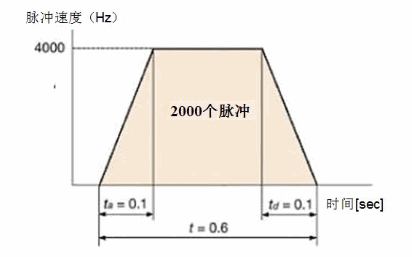

工作物在0.6秒内移动40mm所需的脉冲速度。 加速、减速时间分别设定为0.1秒。
将梯形驱动改为矩形驱动的时间
t-ta = 0.6[s] - 0.1[s]
= 0.5[s]
在0.5秒输出2000脉冲时的脉冲速度
2000脉冲 ÷ 0.5[s] = 4000[Hz]
脉冲速度4000[Hz]时电动机运转速度[r/min]
◆计算式
