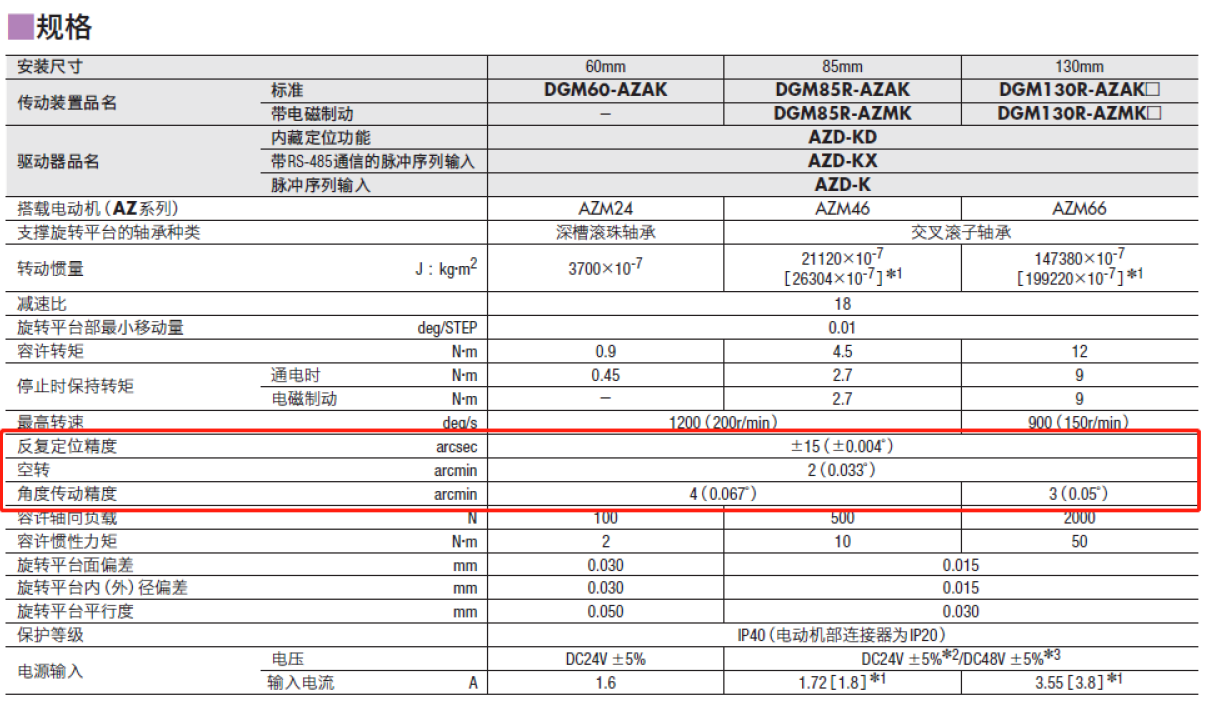

DGⅡ系列规格表
根据下列不同运转条件,定位精度参考如下:

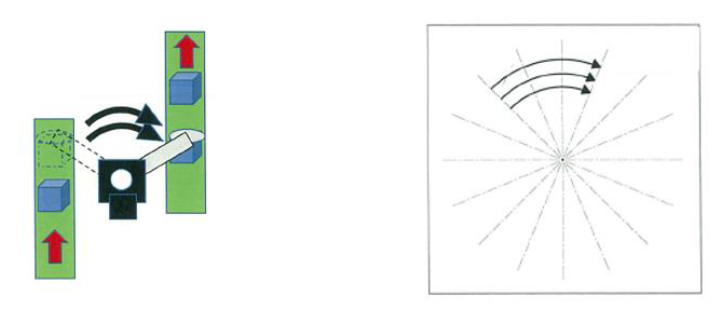

●例①:往同一个方向重复对某位置进行定位时
停止精度=「反复定位精度」,这是停止精度最高的运转条件。

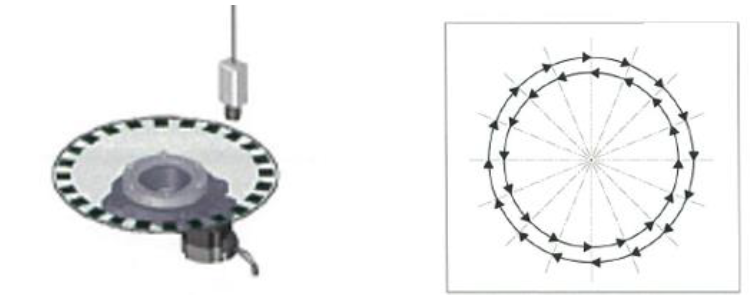

●例②:往一个方向依次顺序进行定位时
停止精度=「角度传动精度」

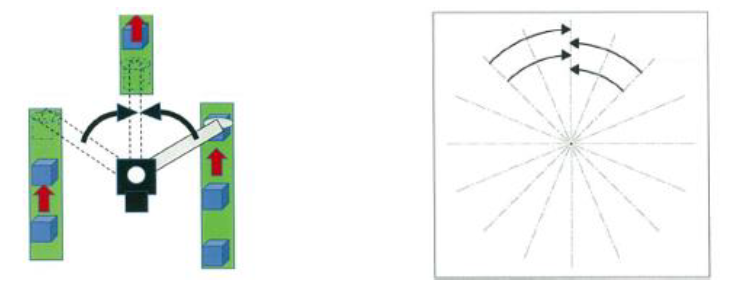

●例③:从不同方向定位到某一位置时
停止精度=「空转/齿隙」
定义说明(可从产品目录中查看)
●
反复定位精度
表示从同一方向反复对相同位置进行定位时所产生的误差值。
●
空转[电动机垂直方向]
是指从某一位置的正转方向定位旋转平台时,与同一位置从反转方向定位时的停止角度差。
●
齿隙[电动机水平方向]
是指固定齿隙电动机轴时,减速机输出轴的齿轮间隙。
从两方向定位时会影响定位精度。
●
角度传动精度
是指从输入脉冲数计算出旋转平台的理论旋转角度与实际旋转角度的差。
相关产品
▶ DGII系列(搭载 αSTEP AZ系列)
中空旋转式工作台和步进电动机的一体化产品DGⅡ系列(搭载无需电池的绝对式编码器AZ系列)。
