闸门机构

闸门机构如何兼顾安全性与小型化

设备

设备名称：闸门机构
用途：通过闸门开合或者升降等动作固定机构

当前问题

在通电以及断电的情况下，都需要电动机具有保持力保持负载位置或者防止负载掉落；在机构整体空间较小的情况下，还需要电动机小型化。

αSTEP AZ系列

αSTEP AZ系列

αSTEP AZ系列步进电动机具有减速机型和电磁制动型一体化的产品，通电状态下可通过减速机放大保持转矩，通过电磁制动则可在断电状态下使得电动机也具有保持力。丰富的产品阵容使得节省空间也成为可能。

减速机型放大保持转矩

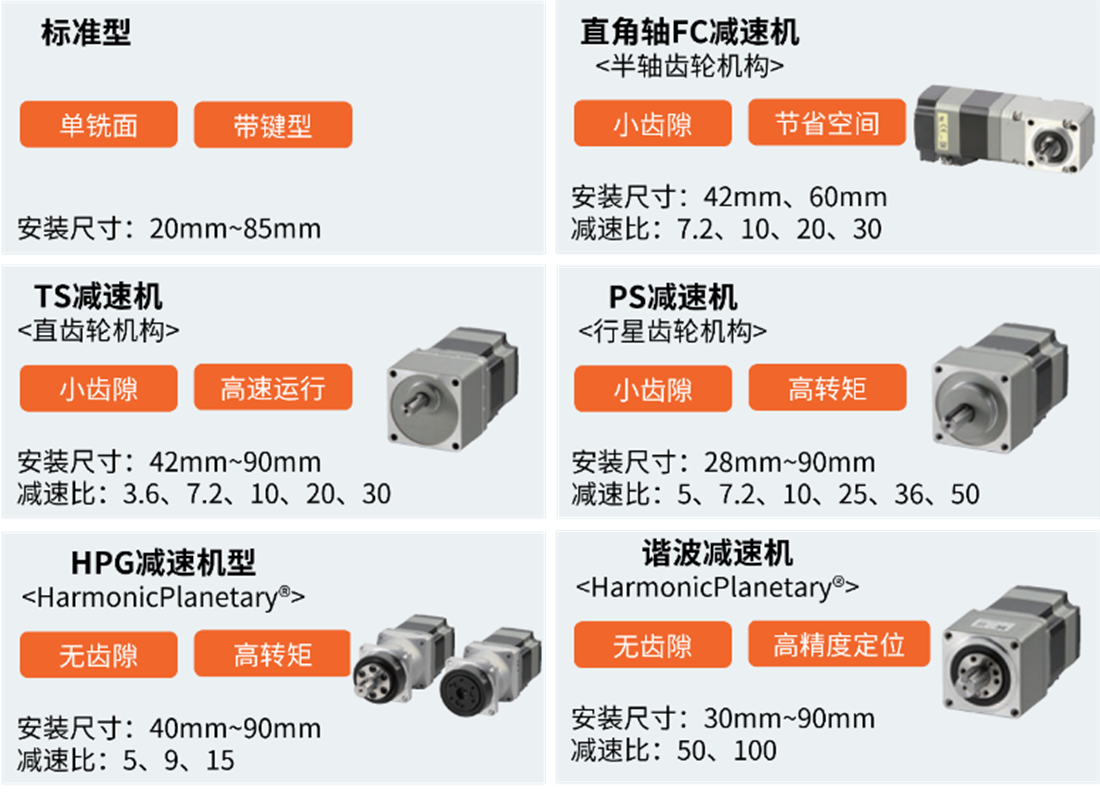

步进电动机在通电情况下停止时仍具有自我保持力，可广泛应用于需要停机时保持位置的用途，与同规格的伺服电动机相比也具有更大的保持力。 AZ系列步进电动机具有丰富的减速机与减速比阵容。通过选择合适的减速机型与减速比，可以满足保持大负载的要求。

断电时电磁制动保持负载

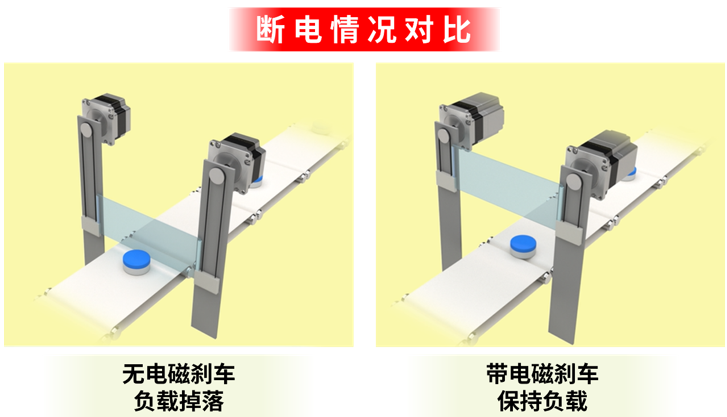

当闸门机构为上下动作时，则需要电动机在断电情况下也具有保持力。AZ系列步进电动机电磁制动为无励磁制动型，位于电动机尾部，是与驱动部分不同的控制系统。

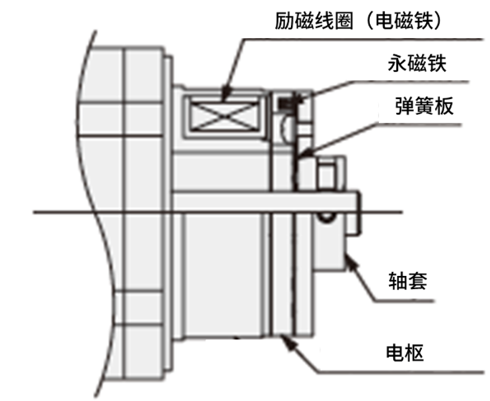

当制动控制的开关为OFF时，励磁线圈停止通电，制动片脱离励磁线圈吸引电动机轴被固定，使得出现停电等突发事件时也能保持负载防止落下。通电后励磁线圈则吸引并释放制动片解除制动。

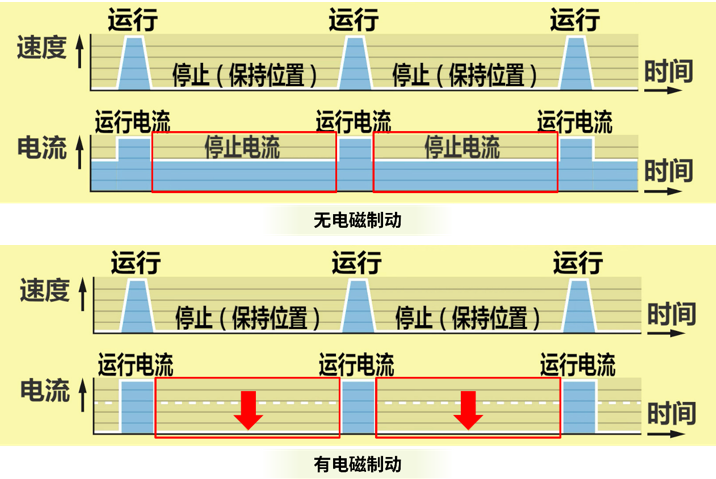

此外，通过选用带电磁刹车的电动机，还可以降低耗电，响应节能减排。在设备运行过程中，为了保持位置，需要输入停止电流。当停止时间较长时选用带电磁刹车型步进电动机，可以切断停止电流，减小耗电量。

小型化·节省空间

由于AZ系列步进电动机为减速机、电磁制动与电动机一体化产品，相较同规格的伺服电动机无需二次组装的同时也能够缩小电动机所占用的空间。

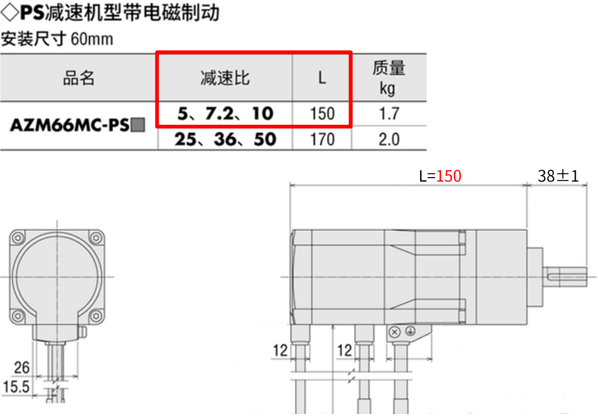

AZ系列步进电动机外形规格

NX系列伺服电动机外形规格

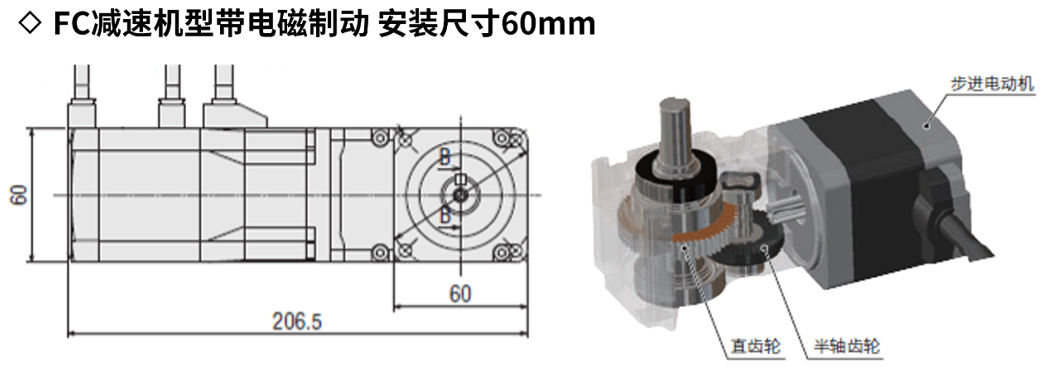

不仅如此，还备有直交轴FC减速机（半轴齿轮机构），可满足垂直尺寸紧张时要求小厚度减速机的要求。

相关产品

▶点击此查看αSTEP AZ系列产品种类

▶点击此查看αSTEP AZ系列产品介绍

相关Q&A
▶AZ系列步进电动机电磁制动的原理具体是怎样以及寿命如何？
▶测试电机时，AZ系列带电磁制动电动机不连接驱动器如何打开刹车？
