直线运动产品快速查询规格表
您可以根据此页面的产品特征、运行条件等规格对照表选择合适的直线运动产品系列，也可以参考我司选型资料中的选型例进行自主选型。
注意：
本资料仅供参考。选购前请仔细确认设备需求和产品规格。
如需帮助，请洽询本公司客户咨询中心（电话：400-820-6516）。
滑台&电动缸
| 电动滑台 | 电动缸 | |||
| 系列名称 |

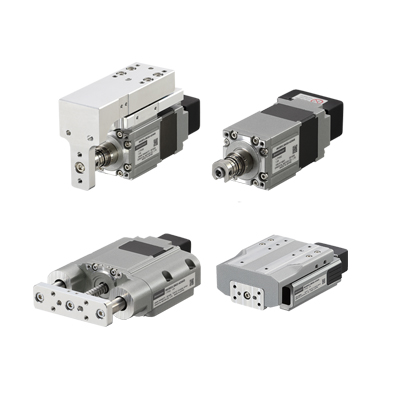

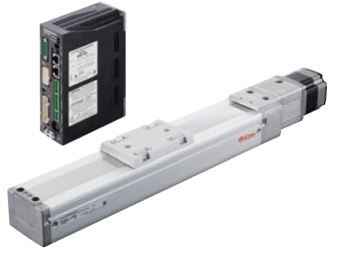

EZS系列 | EAC系列 | DR系列 | DRS2系列 |
 |
 |
 |
 |
|
| 特征 | 扁平、简易防尘构造 无尘室对应 |
高刚性、高推力 | 小型电动缸 平台型、宽屏台型 推杆型、带导轨推杆型 |
小型电动缸 平台型 |
| 导程（mm） | 6、12 | 3、6、12 | 1、2.5 | 2、4、8 |
| 宽×高 （电动机尺寸） |
54×50mm（42mm） 74×50mm（42mm） 74×66.5mm（60mm） |
28×28mm（28mm） 42×42mm（42mm） 60×60mm（60mm） |
20mm 28mm *20mm仅限平台型与推杆型 |
42mm 60mm |
| 冲程（mm） | 50~850 | 50~300 | 25~30 | 40~50 |
| 最高速度 （mm/s） |
800 | 600 | 100 | 200 |
| 最大水平可搬质量 （kg） |
60 | 60 | 4 | 10 |
| 最大垂直可搬质量 （kg） |
30 | 30 | 4 | 10 |
| 最大推力（N） | 400 | 400 | 40 |
200 |
| 反复定位精度 （mm） |
±0.02 | ±0.003mm | 研磨滚珠螺杆：±0.003mm 滚轧滚珠螺杆：±0.01mm |
|
| 搭载电动机系列 | αSTEP AZ系列 | |||
| 通讯对应 | Modbus(RTU)、PROFINET、EtherNet/IP、EtherCAT、MECHATROLINK-Ⅲ、SSCNETⅢ/H | |||

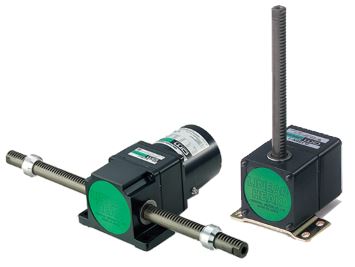

齿条·齿轮
| 系列名称 | L-AZ系列 | L-DSC系列 | LH系列 | LJ系列 |
 |
 |
 |
 |
|
| 搭载电动机系列 | αSTEP AZ系列 | DSC系列 | 世界规格K系列 可逆电动机/带电磁制动型电动机 | αSTEP AZ系列 K2S系列 带电磁制动型 |
| 最大 可搬质量 （kg） |
100 | 67 | 70 | 200 |
| 冲程 （mm） |
100~1000 | 100~1000 | 100~700 | 100~700 |
| 运行速度（mm/s） | ~500 | 10 20 45 |
10 20 45 |
~500 |
| 电动机 组合方式 |
组合型 （出厂时已经 组合完成） |
组合型 （出厂时已经 组合完成） |
 |
 |
| 齿条移动方向 | 水平/垂直 |
水平/垂直 |
水平/垂直 |
水平/垂直 |
注意：
本资料仅供参考。选购前请仔细确认设备需求和产品规格。
如需帮助，请洽询本公司客户咨询中心（电话：400-820-6516）。
