首页 > 产品介绍 > 电动传动装置 > 齿轮齿条系统 L系列 搭载αSTEP AZ(规格·选购)
电动传动装置
齿轮齿条系统

L系列（搭载αSTEP AZ系列）

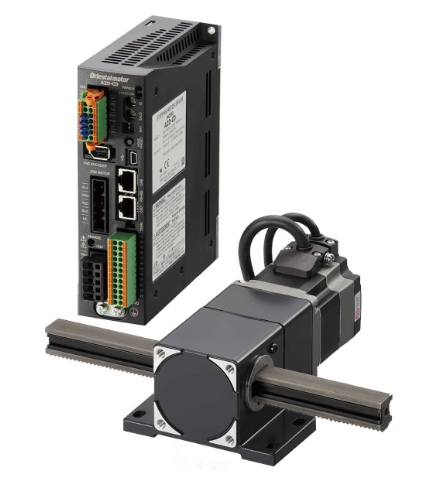

L系列搭载AZ

齿条·齿轮系统是齿条齿轮机构与电动机组合而成的电动传动装置（直线电动机）。
电动机部采用了搭载无需电池的ABZO编码器的αSTEPAZ系列，除可高精度定位外，
还可实现搬运最大100kg的高负载。

下载目录PDF

相关解决方案

关联产品

相关样机视频

申请纸质目录



特征
规格・选购

请分别购买小型电动缸、驱动器、连接用电缆线。
（点击相应的电动机类型，会出现相应的电动机、驱动器、连接用电缆线品名间以“+”相连接的形式）

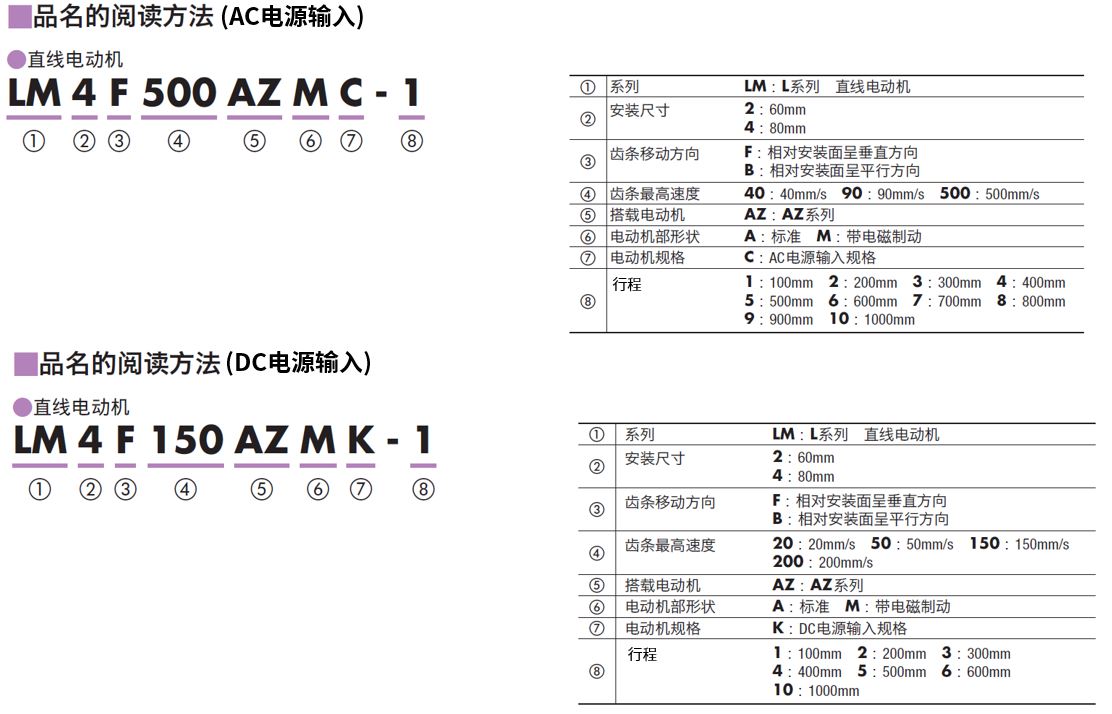

品名阅读方法

选购配件




齿条移动方向
安装尺寸
［mm］
机型
 电源输入
可搬
质量
［kg］
使用速度范围
［mm/s］
行程
［mm］
电动机
电磁
制动

水平(B型)
垂直
垂直(F型)
60
高速型
7
0 ～ 500
100 ～ 800
AZM66
无／有
10
0 ～ 250
5
0 ～ 200
100 ～ 500
10
0 ～ 100
高可搬质量型
30
0 ～ 90
100 ～ 800
0 ～ 50
100 ～ 500
80
高速型
7
0 ～ 500
100 ～ 1000
20
0 ～ 250
7
0 ～ 150
20
0 ～ 60
高可搬质量型
70
0 ～ 40
100
0 ～ 20
50
0 ～ 20
100
0 ～ 10


驱动器
驱动器机型
电源输入
[V]
内藏定位型
单相100-120
单相/三相200-240
DC24/48
带RS-485通信的
脉冲序列输入型
脉冲序列输入型
对应EtherCAT驱动器配置文件
EtherNet/IP对应
PROFINET对应
MECHATROLINK-Ⅲ对应
单相100-120
单相/三相200-240
SSCNETⅢ/H对应

连接用电缆线套件／可动连接用电缆线套件

．从电动机出线的电动机电缆线及电磁制动电缆线不能直接连接到驱动器。连接到驱动器时，请使用连接用电缆线。
．当电缆线需要弯曲时，请使用可动连接用电缆线。


长度 [m]
0.5～20


选购配件

连接用电缆线套件/可动连接用电缆线套件

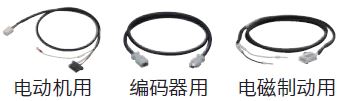

电动机/编码器用
种类 品名
连接用电缆线套件
(AC电源输入)
 CC005VZF CC010VZF
CC015VZF CC020VZF
CC025VZF CC030VZF
CC040VZF CC050VZF
CC070VZF CC100VZF
CC150VZF CC200VZF
可动连接用电缆线套件
(AC电源输入)		 CC005VZR CC010VZR
CC015VZR CC020VZR
CC025VZR CC030VZR
CC040VZR CC050VZR
CC070VZR CC100VZR
CC150VZR CC200VZR
连接用电缆线套件
(DC电源输入)
 CC005VZF2 CC010VZF2
CC015VZF2 CC020VZF2
CC025VZF2 CC030VZF2
CC040VZF2 CC050VZF2
CC070VZF2 CC100VZF2
CC150VZF2 CC200VZF2
可动连接用电缆线套件
(DC电源输入)		 CC005VZR2 CC010VZR2
CC015VZR2 CC020VZR2
CC025VZR2 CC030VZR2
CC040VZR2 CC050VZR2
CC070VZR2 CC100VZR2
CC150VZR2 CC200VZR2

电动机/编码器/电磁制动用
种类 品名
连接用电缆线套件
（AC电源输入）
 CC005VZFB CC010VZFB
CC015VZFB CC020VZFB
CC025VZFB CC030VZFB
CC040VZFB CC050VZFB
CC070VZFB CC100VZFB
CC150VZFB CC200VZFB
可动连接用电缆线套件
（AC电源输入）		 CC005VZRB CC010VZRB
CC015VZRB CC020VZRB
CC025VZRB CC030VZRB
CC040VZRB CC050VZRB
CC070VZRB CC100VZRB
CC150VZRB CC200VZRB
连接用电缆线套件
（DC电源输入）
 CC005VZFB2 CC010VZFB2
CC015VZFB2 CC020VZFB2
CC025VZFB2 CC030VZFB2
CC040VZFB2 CC050VZFB2
CC070VZFB2 CC100VZFB2
CC150VZFB2 CC200VZFB2
可动连接用电缆线套件
（DC电源输入）		 CC005VZRB2 CC010VZRB2
CC015VZRB2 CC020VZRB2
CC025VZRB2 CC030VZRB2
CC040VZRB2 CC050VZRB2
CC070VZRB2 CC100VZRB2
CC150VZRB2 CC200VZRB2

其他配件
微型光电传感器套件
种类 品名
微型光电传感器套件 PARP-PS2B PARP-PS4B

齿条外罩（微型光电传感器用）
种类 品名
齿条外罩（微型光电传感器用） 2LSC-P02 2LSC-P04
4LSC-P02 4LSC-P04

※如需购买其他配件，可在搜索栏直接搜索品名或垂询客户咨询中心：400-820-6516。
